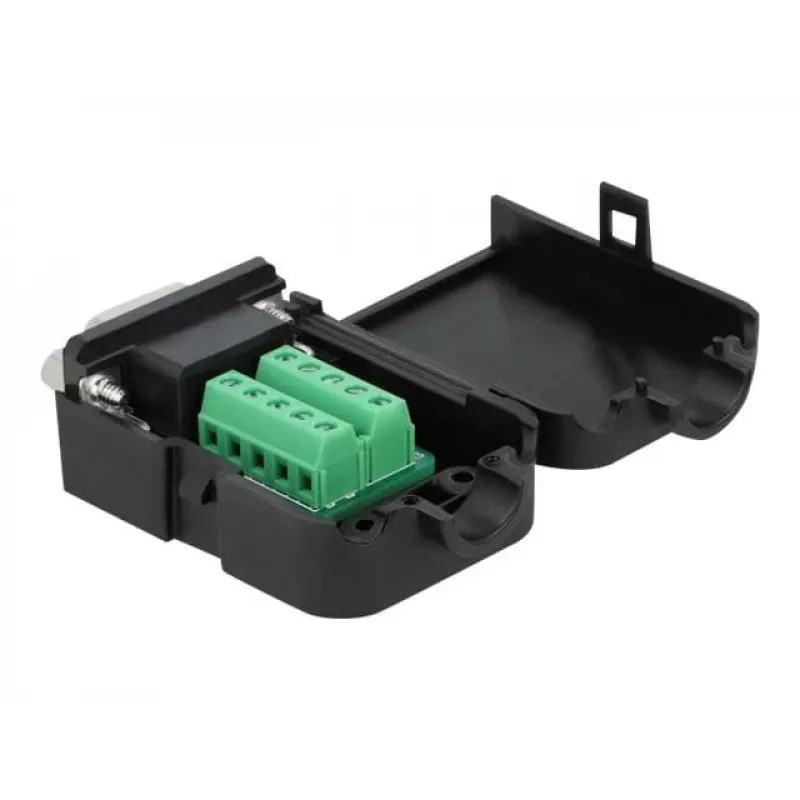

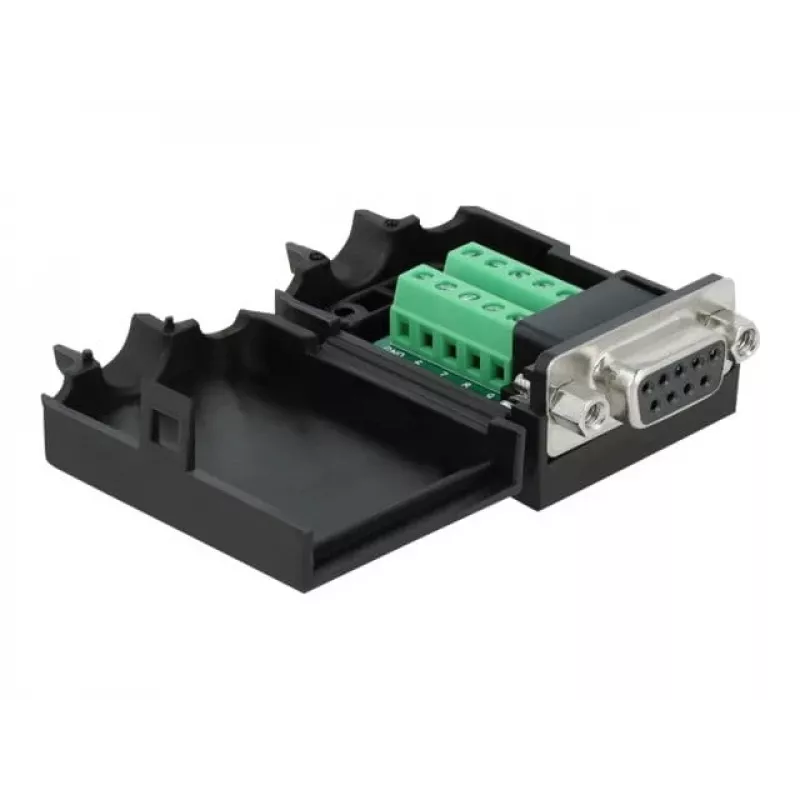

Vadu savienotājs DeLOCK 66265 Sub-D 9 10 kontaktu spaiļu bloks Melns

DeLOCK 66265 vadu savienotājs nodrošina kompaktu Sub-D saderīgu spaiļu bloku ar 9 un 10 kontaktu opcijām tukšo vadu pievienošanai. Ievietots melnā plastmasas korpusā, adapteris aizsargā iespiedshēmu no netīrumiem un mehāniskiem bojājumiem, vienlaikus samazinot uzstādīšanas vietu. Savienotājs pieņem AWG 26–18 vadus un tiek piegādāts kā viens gabals polietilēna maisiņā.

Priekšrocības

Plastmasas korpuss nodrošina aizsardzību pret netīrumiem un nejaušu triecienu, un integrētā stiepes slodzes mazināšana nostiprina kabeli korpusā, lai samazinātu spriedzi lodējumos un spailēs. Tā mazie izmēri padara to piemērotu instalācijām ar ierobežotu vietu, un atbalsts divām Sub-D kontaktu konfigurācijām palielina vadu elastību.

Piemērots

• Rūpniecības lietojumprogrammām, kur nepieciešami Sub-D spaiļu savienojumi
• Hobiju projektiem, piemēram, modeļu dzelzceļiem
• Kompaktai elektronikai un vadības paneļiem
• Prototipēšanai un DIY vadu veidošanas uzdevumiem

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis/MPN: 66265
• EAN: 4043619662654
• Savienotāja veids: Sub-D 9 / Sub-D 10 spaiļu bloks
• Vadu izmēra atbalsts: AWG 26–18
• Krāsa: Melna
• Izmēri (P × D × A): 34.4 × 51.8 × 21 mm
• Iepakojums: 1 gab. polietilēna maisiņā

Lietošanas instrukcija

Noņemiet izolāciju no vadītāja līdz spailēm atbilstošam garumam. Ievietojiet tukšo vadu spailes punktā un nostipriniet to atbilstoši skrūvju vai spiediena mehānismam, ko izmanto Sub-D blokā. Izvadiet kabeli caur korpusu tā, lai integrēto stiepes slodzes mazināšanu varētu novietot ap vadītāju, pēc tam aizveriet vai nostipriniet korpusu, lai noturētu kabeli vietā. Pirms ieslēdzat ķēdi, pārbaudiet katru elektrisko savienojumu, lai nodrošinātu drošu kontaktu.

Ieteikumi

Savienotājs ir paredzēts zemsprieguma vadu savienojumiem norādītajā AWG diapazonā; izvairieties no pārsniegt nominālo vadu izmēru un nodrošiniet pareizu polaritāti un drošu stiprinājumu. Ilgtermiņa instalācijām periodiski pārbaudiet stiepes slodzes mazināšanu un spaiļu stingrību, lai uzturētu drošus savienojumus.
