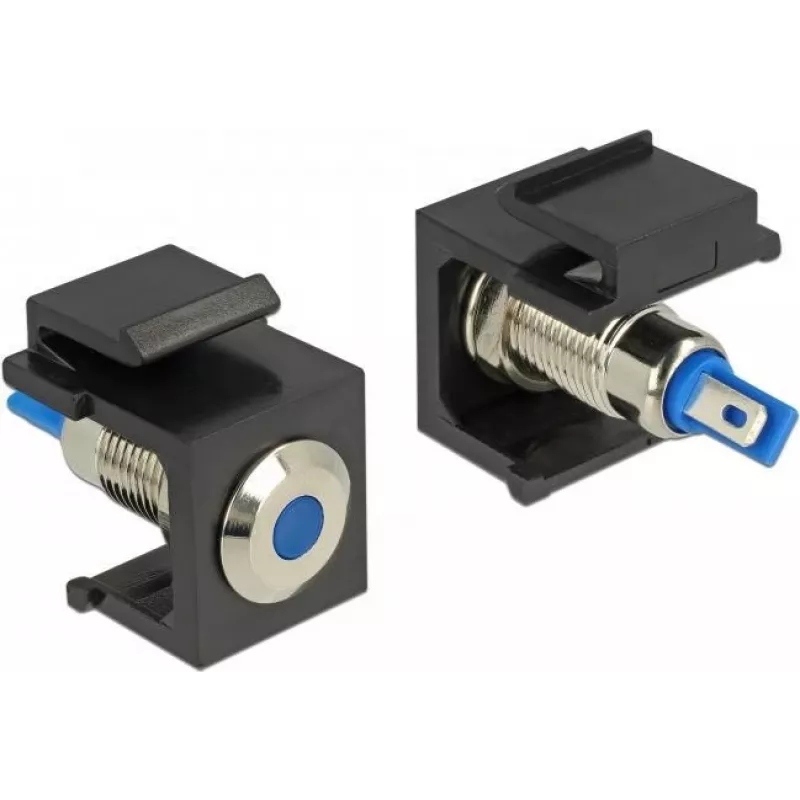

Vadu savienotājs Keystone DeLOCK 86461

DeLOCK 86461 Keystone LED ir paredzēts uzstādīšanai korpusos vai ierīcēs, lai norādītu dažādus darbības stāvokļus. Ar standartizētiem Keystone izmēriem un kompaktu formas faktoru tas iederas tipiskajos keystone sadales paneļos, priekšējās plāksnēs vai virsmas montāžas kastēs. Ierīcei ir melna, zila un nerūsējošā tērauda apdare, tā darbojas pie 6 V līdzstrāvas un tiek piegādāta kā viens gabals polietilēna maisiņā.

Priekšrocības

Keystone LED piedāvā iespraužamās montāžas saderību ar parastajām Keystone atverēm un kompaktu nospiedumu (16,3 mm × 27,3 mm × 22,3 mm). Tā standartizētais dizains vienkāršo uzstādīšanu sadales paneļos, priekšējās plāksnēs un virsmas montāžas kastēs. Trīs krāsu apdare nodrošina skaidru vizuālo kontrastu, un 6 V līdzstrāvas nomināls atbilst zemsprieguma indikatoru shēmām.

Piemērots

• Indikators tīkla sadales paneļos
• Statusa signalizācija uz priekšējām plāksnēm
• Vizuāla indikācija virsmas montāžas kastēs vai korpusos

Galvenās specifikācijas

• Modelis: DeLOCK 86461
• Tips: Keystone LED indikators
• Darba spriegums: 6 V līdzstrāva
• Izmēri (P × D × A): 16,3 mm × 27,3 mm × 22,3 mm
• Krāsa/apdare: Melna, zila, nerūsējošais tērauds
• Iepakojums: 1 gab. polietilēna maisiņā
• Kategorija: Kabeļu saskarnes un dzimuma pārveidotāji

Kā lietot

Ievietojiet Keystone LED saderīgā keystone atverē, līdz tas nofiksējas vietā. Pievienojiet LED piemērotai 6 V līdzstrāvas indikatora shēmai, ievērojot ierīces savienojumu un polaritāti. Nodrošiniet, lai korpuss vai panelis nodrošina piekļuvi LED, lai būtu redzami darbības stāvokļi. Nomaiņai atvienojiet iespraužamo stiprinājumu un izņemiet ierīci pirms jauna moduļa uzstādīšanas.

Ieteikumi

Pirms uzstādīšanas pārbaudiet keystone nospieduma saderību un pieejamo dziļumu panelī vai korpusā. Izmantojiet pareizu elektroinstalācijas praksi un pārliecinieties par 6 V līdzstrāvas padevi, lai izvairītos no bojājumiem. Uzglabājiet ierīci sausā vidē un rīkojieties ar nerūsējošā tērauda apdari ar atbilstošu rūpību, lai izvairītos no skrāpējumiem.
