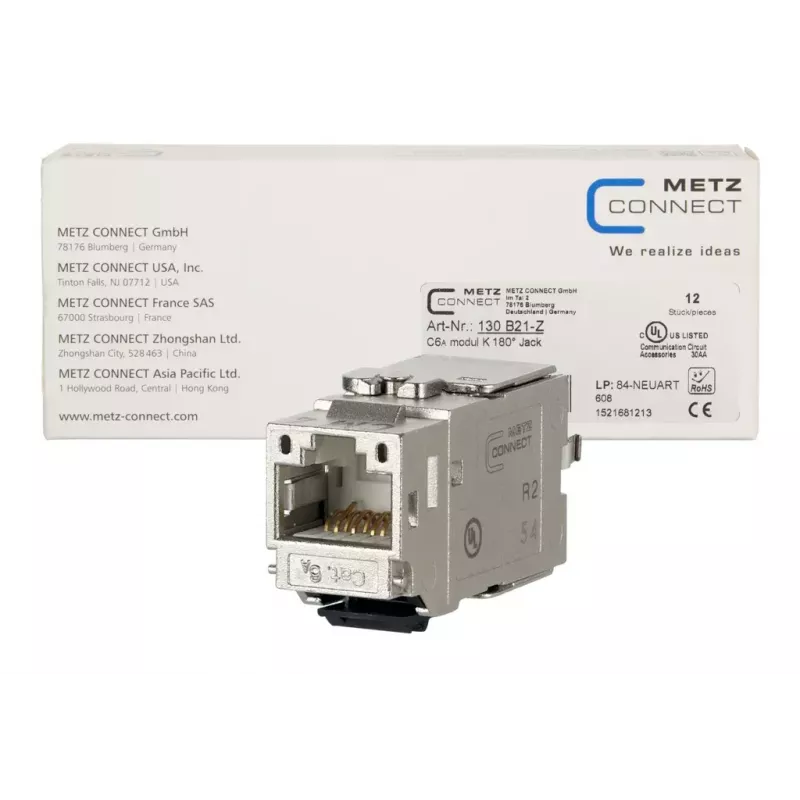

Vadu savienotājs METZ CONNECT 130B21-Z

METZ CONNECT 130B21-Z vadu savienotājs ir modulāra Cat.6A RJ45 noslēgierīce Keystone formātā ar 180° kabeļa padevi. Viengabala, no cinka lieta korpusa ir atkārtoti lietojama un izstrādāta ilgizturībai. Tā atbalsta masīvus un savītus vara vadītājus, un tiek piegādāta kā 12 gabalu komplekts lielapjoma instalācijām.

Priekšrocības

Savienotājs nodrošina instrumentu nesaturošu montāžu ar stiepes atvieglojumu, kas tieši nofiksējas uz spiedējvāciņa, un piedāvā inteliģentu kabeļu pārvaldību, kas piemērota stipri savītiem kabeļiem. Tas atbalsta gan T568A, gan T568B vadītāju piešķiršanu, kas uzdrukātas uz spiedējvāciņa. Ierīce ir sertificēta Cat.6A veiktspējai (GHMT atkārtoti iegults PVP) un atbilst komponentu un sistēmu standartiem līdz klasei EA, ar testēšanu augstākām frekvencēm komponentu un posmu veiktspējai. Tā ir saderīga ar 10 Gbit Ethernet, PoE variantiem un HDBaseT.

Piemērots

• Cat6/6e/6a strukturētās kabeļinstalācijas
• Keystone komutācijas paneļiem un virsmas rāmjiem ar 180° kabeļa padevi
• 10 GBase-T Ethernet tīkliem un ar PoE darbināmām ierīcēm
• Vidēm, kurās nepieciešamas atkārtoti lietojamas, bezinstrumentu noslēgierīces

Galvenās specifikācijas

• Produkta veids: modulāra Cat.6A RJ45 noslēgierīce, Keystone, 180° kabeļa padeve
• Vadu pielāgošana: masīvs AWG 26/1 līdz 22/1 un savīts AWG 26/7 līdz 22/7 (IDC)
• Korpuss: viengabala, no cinka lieta, atkārtoti lietojams
• Sertifikācijas: GHMT Cat.6A atkārtoti iegults PVP; komponentu tests ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D, IEC 60603-7-51
• Veiktspēja: klase EA līdz 500 MHz (ISO/IEC 11801); komponenti testēti līdz 600 MHz; posmi testēti līdz 800 MHz
• Saderība: 10 Gbit Ethernet (IEEE 802.3an), PoE/PoE+ / UPoE / 4PPoE, HDBaseT
• Iepakojums: 12 gabalu komplekts (netiek pārdots atsevišķi)
• Zīmols / MPN / EAN: BTR / 130B21-Z / 4251394608617

Lietošanas pamācība

Ievietojiet kabeli 180° padevē, sakārtojiet vadītājus saskaņā ar T568A vai T568B krāsu kodu, kas uzdrukāts uz spiedējvāciņa, un iespiediet vadus izolācijas pārvietošanas savienotājos (IDC). Nofiksējiet stiepes atvieglojumu uz spiedējvāciņa, lai nostiprinātu kabeli; noslēgšanai nav nepieciešami īpaši instrumenti. Dizains atbalsta migrāciju uz 25G sistēmām bez papildu instrumentu izmantošanas.

Ieteikumi

Izmantojiet savienotāju ar kabeļiem, kas atbilst noteiktajiem AWG diapazoniem, un sekojiet uzdrukātajai vadītāju piešķiršanai, lai nodrošinātu uzticamu signālu pārraidi. Glabājiet un transportējiet 12 gabalu komplektu oriģinālajā iepakojumā, lai novērstu mehāniskus bojājumus cinka liesajam korpusam un kontaktiem.
