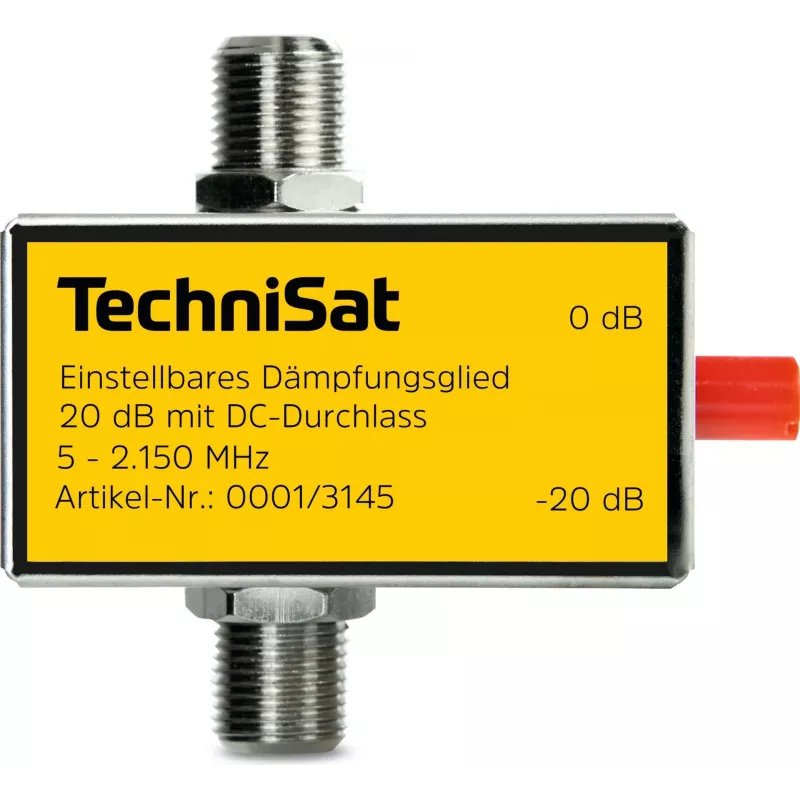

Vājinātāja tīkla paliktnis TechniSat 0001/3145 Sudraba krāsā 20 dB 75 Ω

TECHNISAT vājinātāja tīkla paliktnis 0001/3145 sudraba krāsā nodrošina kontrolētu signāla vājinājumu 20 dB ar nominālo pretestību 75 Ω. Ievietots kompaktā sudraba krāsas korpusā ar aptuveniem izmēriem 50 mm × 24 mm × 50 mm, šī pasīvā ierīce ir paredzēta ievietošanai koaksiālajās audio/video signālu ķēdēs, kur nepieciešams fiksēts vājinājums, lai samazinātu signāla līmeni, neietekmējot pretestības saskaņošanu. Ierīce ir piemērota profesionālām un patērētāju instalācijām, kur nepieciešams paredzams vājinājums un mazs fiziskais nospiedums.

Priekšrocības

Šis vājinātājs nodrošina stabilu 20 dB samazinājumu, saglabājot noteikto 75 Ω pretestību, lai saglabātu signāla integritāti. Kompaktais metāla korpuss piedāvā mehānisku aizsardzību un palīdz ar siltuma izkliedi nepārtrauktā lietošanā. Tā fiksētā vājinājuma vērtība vienkāršo sistēmas iestatīšanu, novēršot nepieciešamību pēc regulējamām vadībām, un vienkāršais pasīvais dizains neprasa strāvas avotu vai aktīvas sastāvdaļas.

Piemērots

• Signāla līmeņu samazināšanai koaksiālajās audio un video līnijās
• Uztvērēju, uztvērēju vai pastiprinātāju pārslodzes novēršanai
• Signāla stiprumu saskaņošanai starp dažādām iekārtām
• Integrācijai AV sadales paneļos un testa iestatījumos

Galvenās specifikācijas

• Vājinājums: 20 dB
• Nominālā pretestība: 75 Ω
• Korpusa krāsa un apdare: sudraba metāla korpuss
• Aptuvenie izmēri: 50 mm (P) × 24 mm (D) × 50 mm (A)
• Pasīvs, nav nepieciešama ārēja barošana

Kā lietot

Uzstādiet vājinātāju līnijā starp signāla avotu un uztverošo ierīci, izmantojot saderīgus 75 Ω koaksiālos savienotājus un kabeļus. Pārliecinieties, ka savienotāji ir stingri piestiprināti, un, ja nepieciešams, ievērojiet pareizo polaritāti. Ierīce ir pasīva, tāpēc strāvas pieslēgums nav nepieciešams. Pēc ievietošanas pārbaudiet signāla līmeņus, lai apstiprinātu 20 dB samazinājumu, un pielāgojiet sistēmas pastiprinājumu pēc vajadzības, lai sasniegtu optimālu veiktspēju.

Ieteikumi

Izmantojiet vājinātāju sistēmās, kas paredzētas 75 Ω pretestībai, lai izvairītos no atstarojumiem un signāla pasliktināšanās. Kritiskām instalācijām pārbaudiet, vai koaksiālie savienotāji nav nodiluši, un nodrošiniet stingrus mehāniskos savienojumus. Izvairieties no ierīces novietošanas vietās ar pārmērīgu mitrumu vai lielu mehānisko spriegumu; ja ir paredzama ilgstoša pakļaušana āra apstākļiem, nodrošiniet atbilstošu vides aizsardzību.
