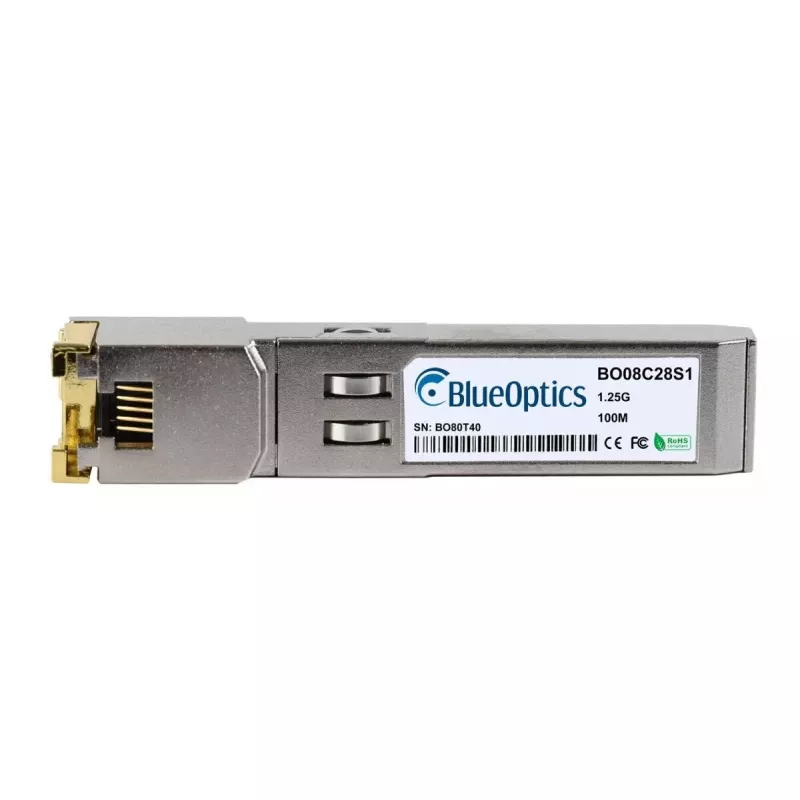

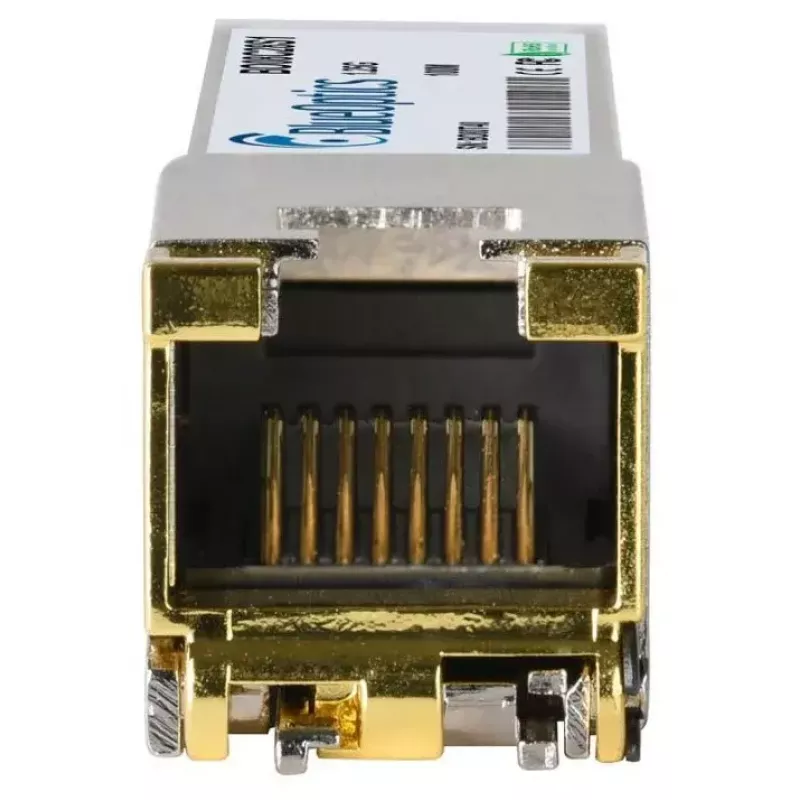

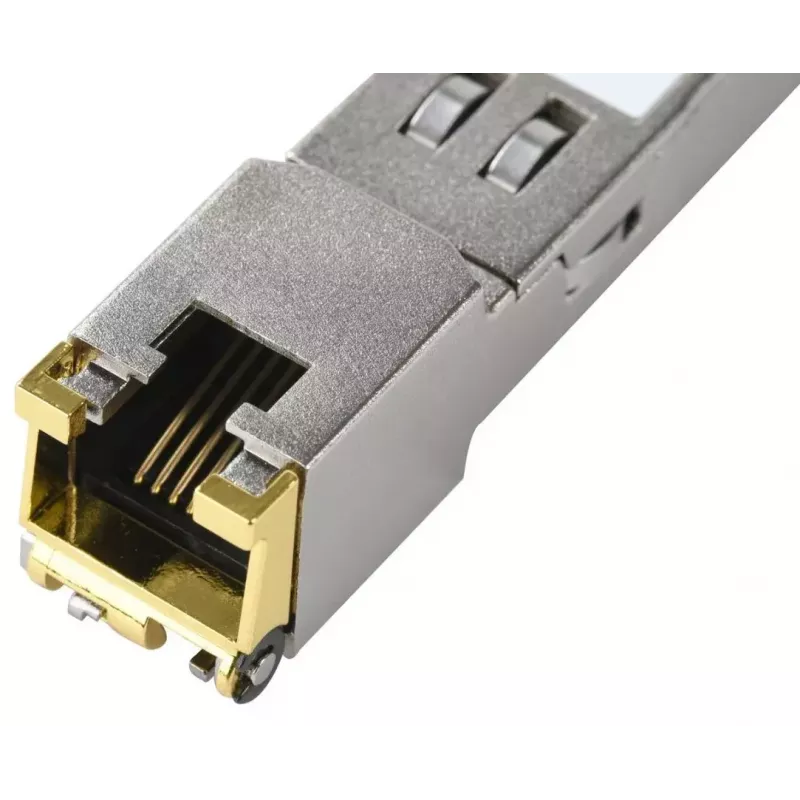

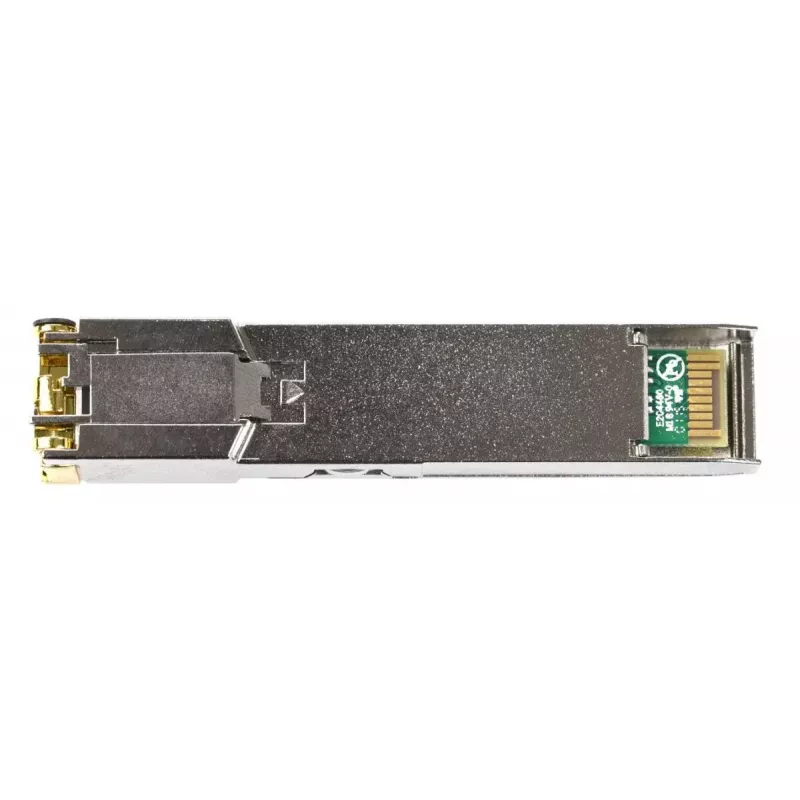

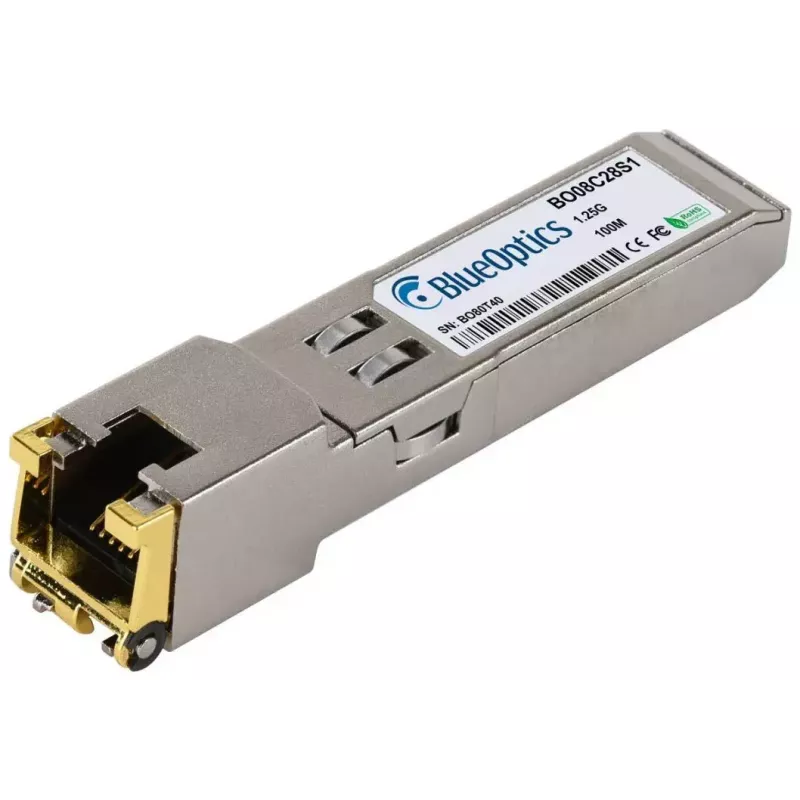

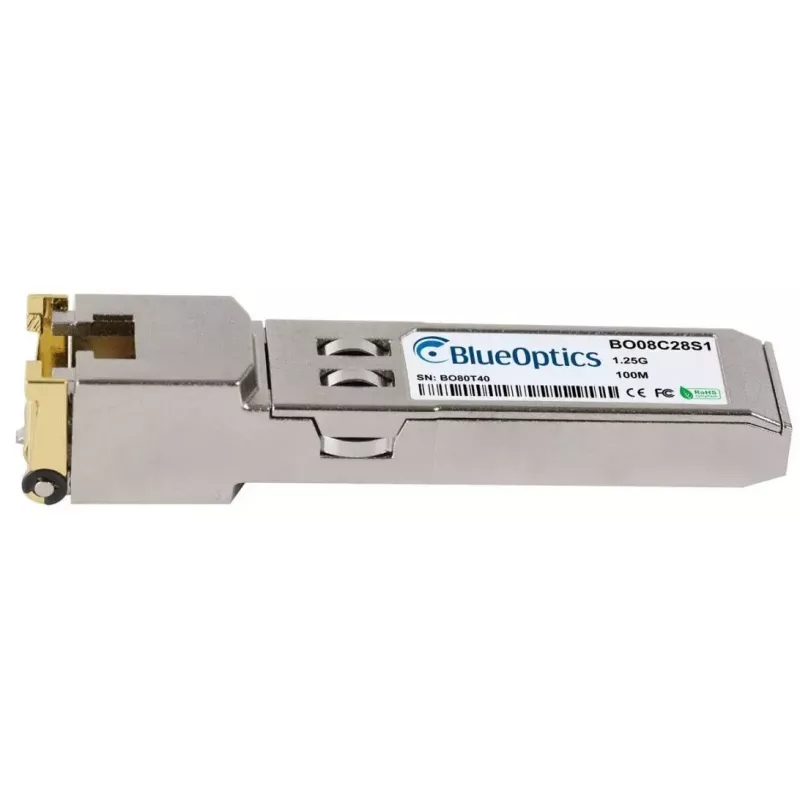

Vara tīkla raiduztvērēja modulis BlueOptics XBR-000190-EN-BO 1250 Mbit/s RJ-45

BlueOptics XBR-000190-EN-BO ir vara tīkla raiduztvērēja modulis, kas paredzēts datu pārraidei līdz 1250 Mbit/s. Tam ir RJ-45 saskarne un kompakts sudraba korpuss, kas sver aptuveni 20 g. Šis SFP raiduztvērējs atbilst RoHS prasībām un seko MSA saderīgam formas faktoram un elektriskajām specifikācijām, lai to varētu izmantot saderīgās tīkla iekārtās. Tas atbalsta standarta 1000BASE-T vara Ethernet savienojumus, izmantojot vītā pāra kabeļus, un ir paredzēts vienkāršai integrācijai slēdžos, maršrutētājos un citās ierīcēs, kas pieņem SFP RJ-45 moduļus.

Priekšrocības

Modulis piedāvā standartizētu RJ-45 saskarni, kas ļauj to viegli ievietot SFP portos, nodrošinot 1,25 Gbit/s klases vara Ethernet savienojumus bez nepieciešamības pielāgot resursdatora aparatūru. Tā kompaktie izmēri un mazais svars samazina vietas un apstrādes ierobežojumus blīvās instalācijās. Atbilstība RoHS nodrošina, ka ražošanā tiek izmantots mazāk bīstamu vielu. Modulis tiek ražots pēc MSA saderīgiem elektriskajiem un mehāniskajiem profiliem, lai saglabātu savstarpēju savietojamību ar plašu tīkla iekārtu klāstu, kas atbalsta 1000BASE-T SFP moduļus.

Galvenās specifikācijas

Lietošana

Ievietojiet BlueOptics XBR-000190-EN-BO moduli brīvā SFP slotā saderīgā tīkla iekārtā, kamēr resursdatora ierīce ir ieslēgta saskaņā ar ražotāja norādījumiem par karstās pievienošanas raiduztvērējiem. Savienojiet raiduztvērēja RJ-45 portu ar vara Ethernet kabeli (ieteicams 5e/6 vai labākas kategorijas kabelis) un pārbaudiet savienojuma statusu caur resursdatora ierīci. Ja nepieciešams, pārliecinieties, ka slēdža vai maršrutētāja programmaparatūra atļauj izmantot trešo pušu SFP moduļus un ka resursdators atbalsta digitālo diagnostikas uzraudzību, lai piekļūtu reāllaika moduļa parametriem.

Ieteikumi

Lai nodrošinātu uzticamu 1 Gbit veiktspēju, izmantojiet kvalitatīvus Cat5e vai Cat6 vītā pāra kabeļus, ievērojiet vadu garumu līdz tipiskiem 100 m vara ierobežojumiem un pārbaudiet resursdatora ierīces saderību ar MSA atbilstošiem RJ-45 SFP moduļiem. Ja nepieciešama uzraudzība, pārliecinieties, ka resursdators atbalsta DDM/DOM, lai nolasītu barošanas spriegumu, temperatūru un signāla līmeņus.
