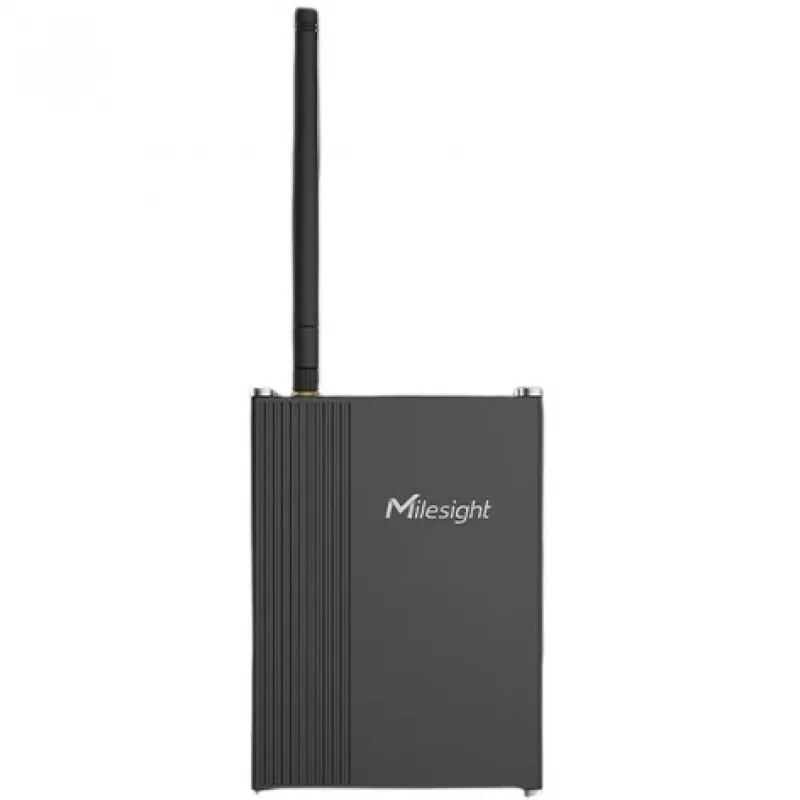

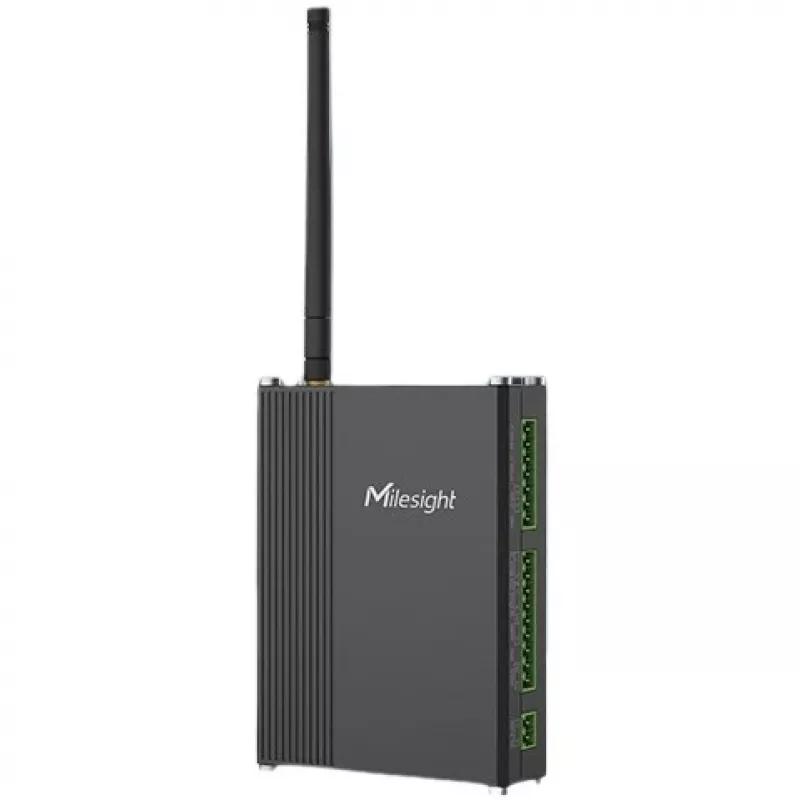

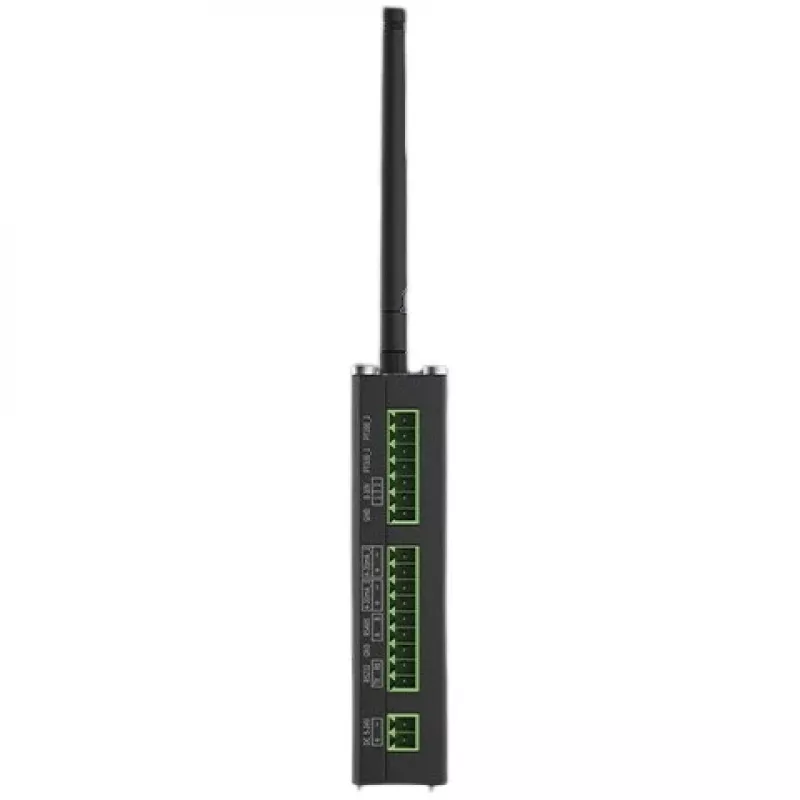

Vārtejas kontrolieris Milesight UC300915M

Milesight UC300915M ir kompakts vārtejas kontrolieris DIN-sliedes vai sienas montāžai, kas ļauj attālināti uzraudzīt un vadīt lauka sensorus un ierīces. Tam ir vairākas rūpnieciskās saskarnes, ārējo antenu savienotāji, MicroSIM atbalsts (mobilo sakaru versijām) un līdzstrāvas ieejas diapazons no 5 līdz 24 V. Ierīcē ir LED statusa indikatori un tā atbalsta mākoņa integrāciju, izmantojot TCP/UDP/MQTT, lai sazinātos ar platformām, piemēram, Milesight IoT Cloud un AWS (AWS pieejams mobilo sakaru modeļiem).

Priekšrocības

UC300915M apvieno dažādas rūpnieciskās saskarnes, ieskaitot 4–20 mA, 0–10 V analogās ieejas un divas RTD ieejas 2/3 vadu PT100 sensoriem, pārveidojot pretestības signālus uz 4–20 mA plašā temperatūras diapazonā (no -200°C līdz 800°C). Tam ir inteliģenta IF–THEN trigeru sistēma ar līdz 16 pielāgotām komandām, tas var darboties autonomi, kad tīkls nav pieejams, un izmanto standarta protokolus (TCP/UDP/MQTT) elastīgai mākoņsaderībai. Ārējie SMA antenas savienotāji un MicroSIM atbalsts vienkāršo izvietošanu mobilo sakaru konfigurācijās.

Piemērots

• Temperatūras un analogo sensoru attālinātai uzraudzībai
• Rūpnieciskajai automatizācijai un procesu vadībai
• Datu vākšanai un laika/stāvokļa trigeriem
• Perifērijas vadībai, ja ir periodiska tīkla savienojamība

Galvenās specifikācijas

• Modelis: UC300915M (MPN: UC300-868M)
• Barošanas ieeja: līdzstrāva 5–24 V
• Analogās saskarnes: 4–20 mA un 0–10 V ieejas
• RTD ieejas: 2 ieejas 2/3 vadu PT100 sensoriem, diapazons –200°C līdz 800°C
• Sakari: TCP/UDP/MQTT; mobilo sakaru atbalsts ar MicroSIM (mobilo sakaru versijas)
• Antenas: ārējie SMA savienotāji
• Montāža: DIN-sliedes vai sienas montāža
• Izmēri (P×D×A): 93 × 70 × 22 mm
• LED indikatori: sistēmas statusa LED

Kā lietot

Piestipriniet UC300915M uz DIN sliedes vai piestipriniet pie sienas un pievienojiet nepieciešamos sensorus atbilstošajām saskarnēm (4–20 mA, 0–10 V vai PT100 caur RTD ieejām). Pievienojiet ārējās antenas pie SMA savienotājiem bezvadu darbībai, ja nepieciešams, un mobilo sakaru modeļiem ievietojiet MicroSIM karti. Konfigurējiet tīkla un mākoņa iestatījumus, izmantojot ierīces pārvaldības saskarni, definējiet līdz 16 IF–THEN komandām automatizētiem uzdevumiem un pārbaudiet LED indikatorus sistēmas statusam. Ierīce turpinās izpildīt konfigurētās komandas lokāli, ja tīkla savienojums tiek zaudēts.

Ieteikumi

Lai nodrošinātu uzticamu temperatūras mērīšanu ar PT100 sensoriem, izmantojiet pareizu 2 vai 3 vadu kabeli un pārliecinieties, ka sensoru diapazoni atbilst konfigurētajai skalai. Izvietojot mobilo sakaru režīmā, pārbaudiet tīkla pārklājumu un nodrošiniet antenu izvietojumu. Regulāri pārraugiet LED indikatorus un mākoņa savienojuma statusu un pēc sākotnējās iestatīšanas dublējiet konfigurācijas iestatījumus.
