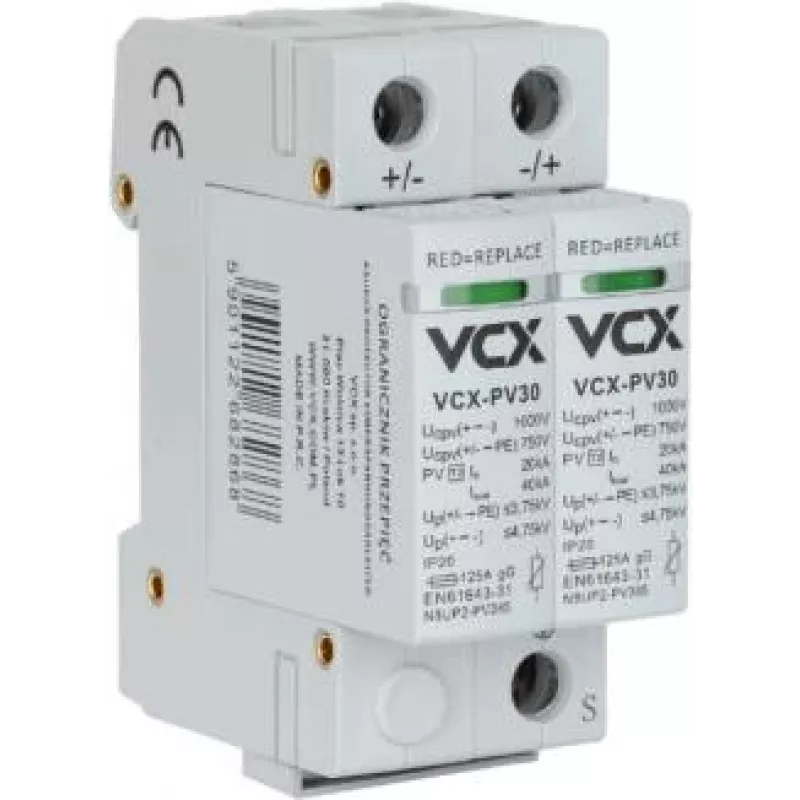

VCX DC C2P 1000V PV30 Pārsprieguma aizsardzības ierīce 2. tips 2P 1000V DC fotoelementu sistēmām

VCX DC C2P 1000V PV30 ir 2. tipa (T2) pārsprieguma aizsardzības ierīce (SPD), kas īpaši izstrādāta fotoelementu (PV) sistēmām. Tā nodrošina uzticamu aizsardzību pret pārejošiem pārspriegumiem, ko izraisa zibens vai komutācijas darbības, aizsargājot jūsu saules enerģijas iekārtu un pievienotās ierīces. Ar maksimālo nepārtrauktas darbības spriegumu 1000V DC un nominālo izlādes strāvu 20 kA šī 2 polu SPD nodrošina robustu veiktspēju un ilgstošu izturību.

Priekšrocības

Augstas kvalitātes termoplastmasas korpuss ar liesmas slāpēšanas īpašībām nodrošina drošību un ilgmūžību. Vizuāla statusa indikācija (zaļš/sarkans karodziņš) ļauj viegli uzraudzīt aizsardzības statusu. Kompakta DIN sliedes montāža ietaupa vietu jūsu elektriskajā panelī. Atbilst starptautiskajiem standartiem IEC 61643-31 un EN 50539-11.

Piemērots

• Fotoelementu sistēmām ar līdzspriegumu līdz 1000V
• Saules paneļu blokiem un invertoriem
• Komerciālām un dzīvojamo māju saules enerģijas iekārtām
• PV sistēmu līdzstrāvas puses aizsardzībai

Galvenās specifikācijas

• Produkta veids: Pārsprieguma aizsardzības ierīce (SPD)
• Pielietojums: Fotoelementu (PV) sistēmas
• Sistēmas līdzspriegums: 1000V DC
• SPD tips: 2. tips (T2)
• Polu skaits: 2P
• Maksimālais nepārtrauktas darbības spriegums (Ucpv): 1000V DC
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 3,2 kV
• Īssavienojuma izturība (Iscpv): 1000 A
• Reakcijas laiks: < 25 ns
• Montāžas veids: DIN sliede 35mm
• Darba temperatūras diapazons: -40°C līdz +80°C
• Aizsardzības pakāpe: IP20
• Statusa indikācija: Vizuāla (zaļš/sarkans karodziņš)
• Standartu atbilstība: IEC 61643-31, EN 50539-11
• Korpusa materiāls: Termoplastmasa, liesmas slāpējoša
• Pievienojamais šķērsgriezums: 4-25 mm²

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet šo SPD pēc iespējas tuvāk PV invertoram vai kombinētājkārbai. Nodrošiniet pareizu zemējumu un ievērojiet vietējos elektriskos noteikumus. Ieteicama regulāra statusa indikatora vizuāla pārbaude, lai apstiprinātu darbības stāvokli.
