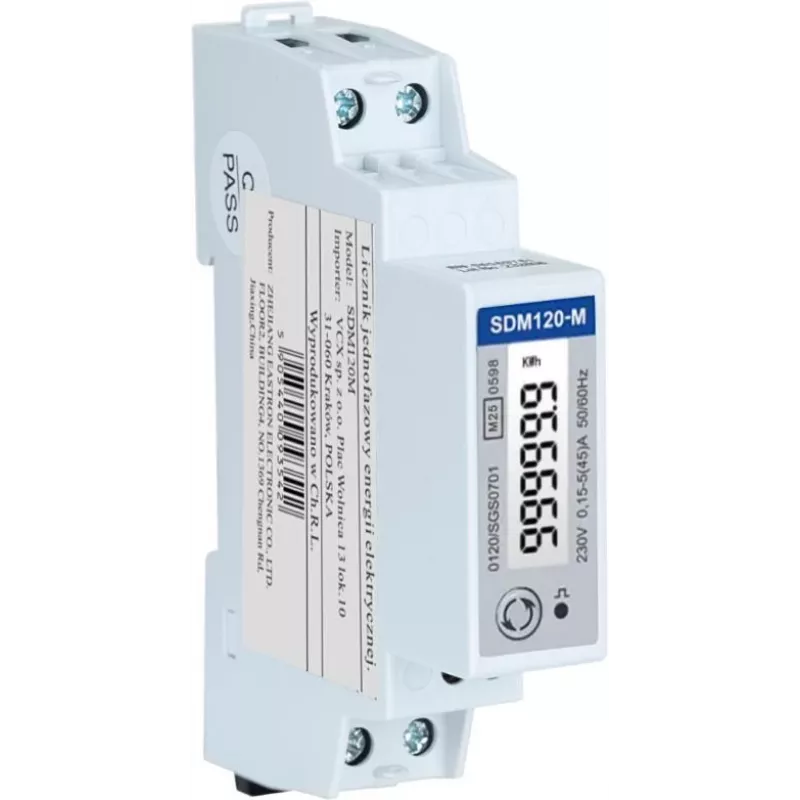

VCX SDM120M Vienfāzes Divvirzienu Enerģijas Skaitītājs ar Modbus RTU (MID)

VCX SDM120M ir augstas precizitātes vienfāzes enerģijas skaitītājs, kas paredzēts aktīvās un reaktīvās enerģijas divvirzienu mērīšanai. Ar Modbus RTU (RS485) sakaru protokolu un MID sertifikāciju (B+D modulis) tas ir ideāli piemērots apakšuzskaitei, rēķinu izrakstīšanai un enerģijas monitoringam dzīvojamās, komerciālās un rūpnieciskās vidēs.

Priekšrocības

Divvirzienu mērījums (imports/eksports) neto uzskaitei; MID sertificēts rēķinu precizitātei; Modbus RTU integrācija attālinātai datu reģistrēšanai; kompakts DIN sliedes stiprinājums (1 modulis) ietaupa vietu; LCD fona apgaismojuma displejs vieglai nolasīšanai; S0 impulsu izeja papildu mērīšanai.

Piemērots

• Enerģijas monitoringa un pārvaldības sistēmām
• Apakšuzskaitei daudzīvokļu ēkās
• Saules PV neto uzskaites instalācijām
• Rūpnieciskām un komerciālām enerģijas auditēm
• Rēķinu izrakstīšanas lietojumiem, kur nepieciešama MID atbilstība

Galvenās specifikācijas

• Skaitītāja tips: Vienfāzes enerģijas skaitītājs
• Mērījums: Aktīvā enerģija (kWh), Reaktīvā enerģija (kVarh)
• Sakari: Modbus RTU (RS485)
• Divvirzienu: Jā (imports un eksports)
• MID sertifikācija: Jā (B+D modulis)
• Nominālais spriegums: 230V AC
• Maksimālā strāva: 45A (tiešais pieslēgums)
• Frekvence: 50/60 Hz
• Precizitātes klase: 1. klase (aktīvā enerģija)
• Displejs: LCD ar fona apgaismojumu
• Impulsu izeja: S0 (konfigurējama)
• Stiprinājums: DIN sliede (1 modulis)
• Darba temperatūra: -25°C līdz +55°C
• Aizsardzības klase: IP51 (priekšpuse)
• Mērītie parametri: Spriegums, strāva, aktīvā jauda, jaudas koeficients
• Starta strāva: 20mA
• Enerģijas patēriņš: < 2W
• Datu glabāšana: Neatkarīgā atmiņa

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet ar saderīgu Modbus RTU galveno ierīci un nodrošiniet pareizu uzstādīšanu, ko veic kvalificēts elektriķis. Skaitītājs ir piemērots tikai iekštelpu lietošanai.
