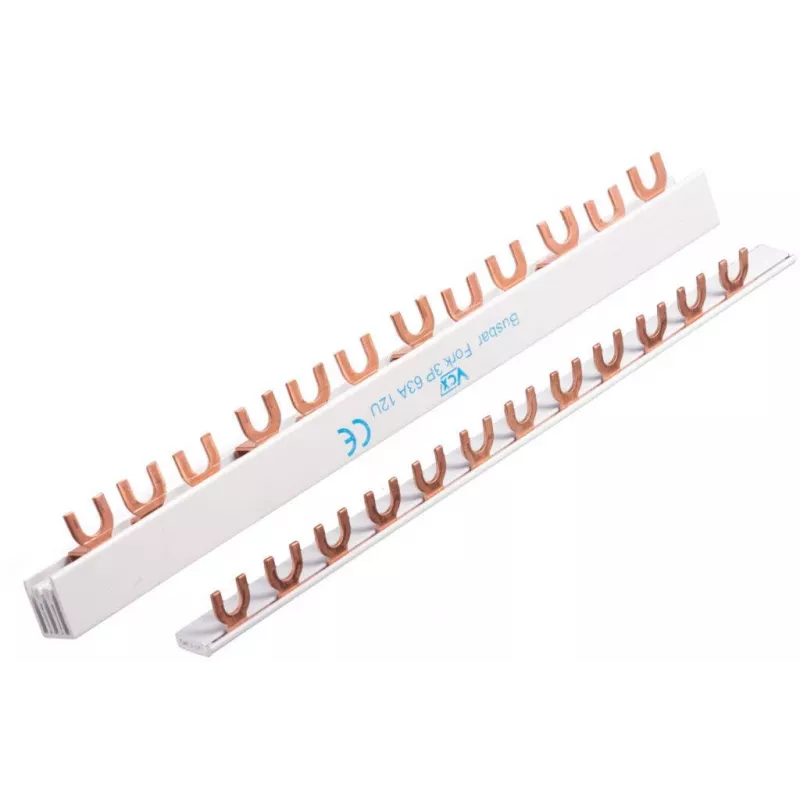

VCX SZK63A 1F 12X1M 1-Pole 63A 12-Module Comb Busbar

Vadu savienošana vairākiem modulāriem aparātiem sadales skapī ar atsevišķiem vadiem ir laikietilpīga un kļūdaina. VCX SZK63A 1F 12X1M ķemmes kopne aizstāj nekārtīgu vadu savienošanu ar vienu kompaktu vadītāju, savienojot līdz 12 vienpolu aparātiem vienā rindā, nodrošinot tīru, uzticamu un ātru uzstādīšanu.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuri uzstāda vai modernizē dzīvojamo un komerciālo ēku sadales skapjus. Ideāli piemērots tiem, kas meklē profesionālu, kārtīgu vadu risinājumu, kas samazina darba laiku un samazina savienojumu kļūdu risku.

Galvenās īpašības

• Vienpolu ķemmes kopne 12 moduļiem (12 vietām) ar 18 mm soli, piemērota standarta DIN sliedes aparātiem.
• Nominālā strāva 63 A, ideāli piemērota galvenajām un apakšsadales ķēdēm.
• Vara vadītājs ar PVC izolāciju, nodrošinot lielisku vadītspēju un drošību.
• Tapu spailes tiešai ievietošanai aparātu spailēs – nav nepieciešami uzgaļi vai papildu savienotāji.
• Nominālais izolācijas spriegums 500 V AC un impulsa izturības spriegums 4 kV, nodrošinot atbilstību EN 60947-7-1.
• Griežama īsākos garumos ar piemērotiem instrumentiem, nodrošinot elastību mazākām instalācijām.
• Zilā krāsa vieglai fāžu identificēšanai vairāku rindu izvietojumos.

Specifikācijas

• Zīmols: VCX
• Modelis: SZK63A 1F 12X1M
• MPN: SZK63A 1F 12X1M
• EAN: 5901122680260
• Tips: Ķemmes kopne
• Polu skaits: 1
• Nominālā strāva: 63 A
• Moduļu skaits: 12
• Vadītāja šķērsgriezums: 10 mm²
• Nominālais izolācijas spriegums (Ui): 500 V AC
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Vadītāja materiāls: Varš
• Izolācijas materiāls: PVC
• Savienojuma veids: Tapu spaile
• Moduļu solis: 18 mm
• Kopējais garums: 210 mm
• Standarta atbilstība: EN 60947-7-1
• Pielietojums: Elektroenerģijas sadale sadales skapjos/panelos
• Montāža: DIN sliedes modulārajiem aparātiem
• Krāsa: Zila
• Darba temperatūra: -25°C līdz +70°C
• Griežama: Jā (ar piemērotiem instrumentiem)

Padomi

Mazākām instalācijām grieziet kopni līdz vajadzīgajam moduļu skaitam, izmantojot piemērotu griešanas instrumentu. Vienmēr pārliecinieties, ka kopne ir pilnībā ievietota aparātu spailēs un izolācija ir neskarta, lai saglabātu drošību un veiktspēju.
