Ventilācijas kanāla skava Fischer 64094

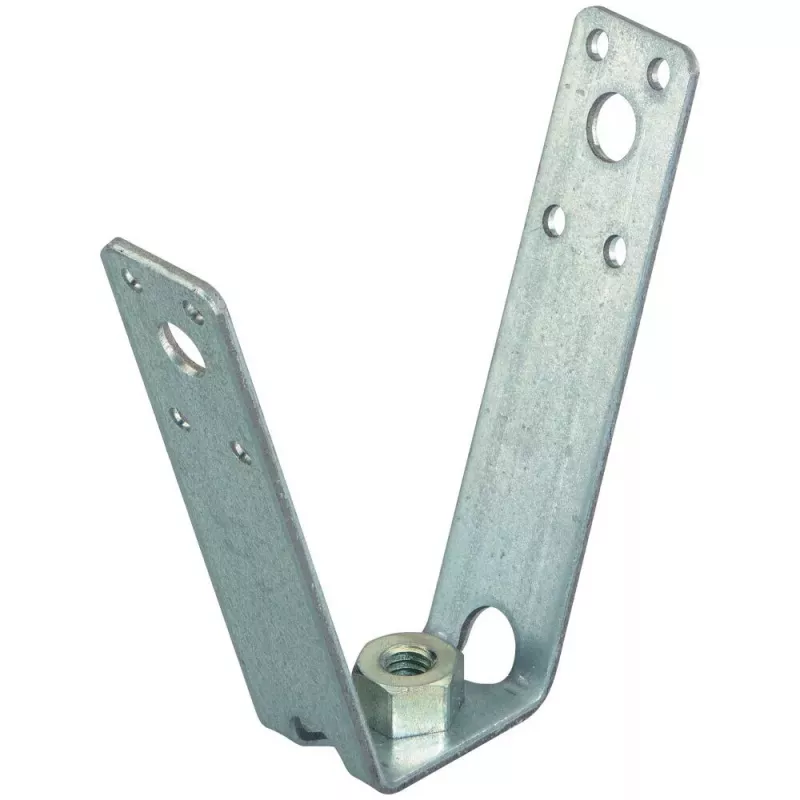

Fischer trapeces formas piekare TZ ir stiprinājuma elements trapecveida loksnēm, kas paredzēts ventilācijas un sprinkleru sistēmu komponentu nostiprināšanai. Tā ir paredzēta lietošanai ar skrūvi SKS M8x100 izdurtā caurumā, un to var izmantot arī citu cauruļu nostiprināšanai ar pašvītņgriezes skrūvēm vai tērauda aklajām kniedēm. Noteikti bīdes/lieces punkti ļauj piekari pielāgot trapecveida loksnes formai. Savienojuma vītne ir M8. Materiāls ir cinkots tērauds, kas piemērots HVAC un kanālu stiprināšanas uzdevumiem.

Priekšrocības

VdS apstiprinājums TZ/TZH un FM apstiprinājums TZA nodrošina neatkarīgi pārbaudītu drošību. Noteiktie lieces punkti ļauj precīzi pielāgoties trapecveida loksnes profilam, un cinkošana nodrošina aizsardzību pret koroziju ilgstošai lietošanai ventilācijas instalācijās.

Piemērots

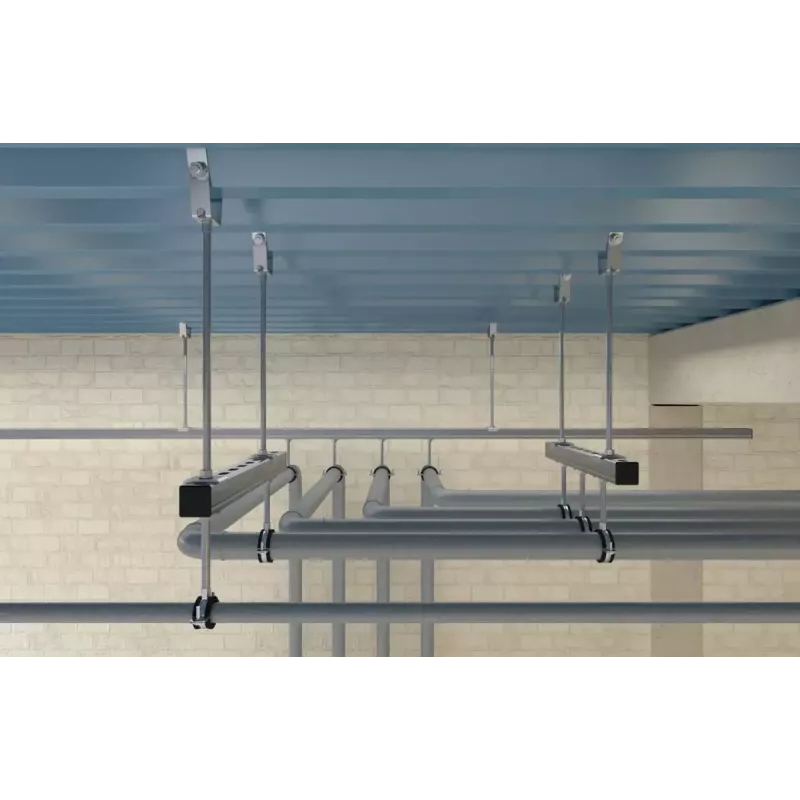

• Ventilācijas kanālu stiprināšanai pie trapecveida metāla loksnēm
• Sprinkleru sistēmu cauruļu montāžai ar SKS M8x100
• Cauruļu nostiprināšanai, izmantojot pašvītņgriezes skrūves vai tērauda aklās kniedes

Galvenās specifikācijas

• Zīmols: FISCHER
• MPN: 64094
• EAN: 4006209640944
• Savienojuma vītne: M8
• Materiāls: tērauds DX51D+Z 140-275 (materiāla nr. 1.0226+Z) saskaņā ar DIN EN 10327; DD11 saskaņā ar DIN EN 10111
• Virsma: elektrocinkota
• Izmēri (tipisks pielietojums): platums 90 mm, dziļums 25 mm, augstums 90 mm

Lietošanas norādījumi

Novietojiet trapeces formas piekari uz izdurtā cauruma trapecveida loksnē tā, lai lieces punkti sakristu ar loksnes profilu. Izmantojiet skrūvi SKS M8x100, lai caur piekari nostiprinātu sprinkleru komponentus; citām caurulēm izmantojiet piemērotas pašvītņgriezes skrūves vai tērauda aklās kniedes. Pievelciet M8 savienojumu līdz caurules vai armatūras ražotāja norādītajam griezes momentam un pārbaudiet, vai piekare ir vienā līmenī ar loksnes virsmu, lai nodrošinātu vienmērīgu slodzes sadalījumu.

Ieteikumi

Izmantojiet piekari kopā ar norādīto skrūvi SKS M8x100 sprinkleru instalācijām un izvēlieties korozijizturīgus stiprinājumus ārējām vai mitrām vidēm. Pirms uzstādīšanas pārbaudiet skrūves garuma un kniežu veida saderību ar loksnes biezumu un caurules diametru.
