Ventilatora kontrolieris Noctua NA-FH1 4-pin melns 24W 5-12V

Noctua NA-FH1 ir 8 kanālu PWM ventilatoru centrmezgls, kas ļauj darbināt un vadīt līdz pat astoņiem 4-pin PWM vai 3-pin ventilatoriem no viena PWM mātesplates pieslēgvietas vai no atsevišķiem kontrolieriem, piemēram, izvēles NA-FC1. Tas atbalsta 12V un 5V ventilatorus, var tikt darbināts, izmantojot S-ATA ieeju (līdz 54W 12V ventilatoriem) vai 4-pin PWM ieeju (līdz 24W 5V vai 12V ventilatoriem), un ietver pārstrāvas aizsardzību ar pašatjaunojošiem drošinātājiem. Statusa gaismas diodes nodrošina vienkāršu uzraudzību, un tā magnētiskā aizmugure ļauj ātri piestiprināt pie tērauda virsmām. NA-FH1 ir CE, UKCA un UL sertifikāti, un uz to attiecas Noctua 6 gadu ražotāja garantija.

Priekšrocības

NA-FH1 piedāvā elastīgas barošanas iespējas ar automātisku prioritāti S-ATA, kad ir pievienotas abas ieejas, ļaujot droši vadīt lieljaudas ventilatorus, vienlaikus aizsargājot mātesplates pieslēgvietas. Tas atbalsta gan 4-pin PWM vadību, gan 3-pin ventilatorus, izmantojot kodētus savienotājus, pārraida RPM no pirmās pieslēgvietas uz mātesplati un nodrošina katras pieslēgvietas statusa gaismas diodes tūlītējai kļūdu noteikšanai. Kompakti izmēri, spēcīgi neodīma magnēti un komplektā iekļautais 30 cm ievades kabelis atvieglo uzstādīšanu dažādos datoru un 5V/12V lietojumos.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Datoru dzesēšanas sistēmu veidošana vai uzlabošana ar vairākiem PWM vai 3-pin ventilatoriem
• Vairāku 5V Noctua ventilatoru vadība no ārējiem akumulatoriem vai USB adapteriem (ar piemērotiem kabeļiem)
• Lietošana ar izvēles NA-FC1 kontrolieri, lai centralizēti pārvaldītu vairāku ventilatoru ātrumus
• Izvietojumi, kur nepieciešama droša pārstrāvas aizsardzība un RPM/statusa uzraudzība

Galvenās specifikācijas

• Modelis: Noctua NA-FH1

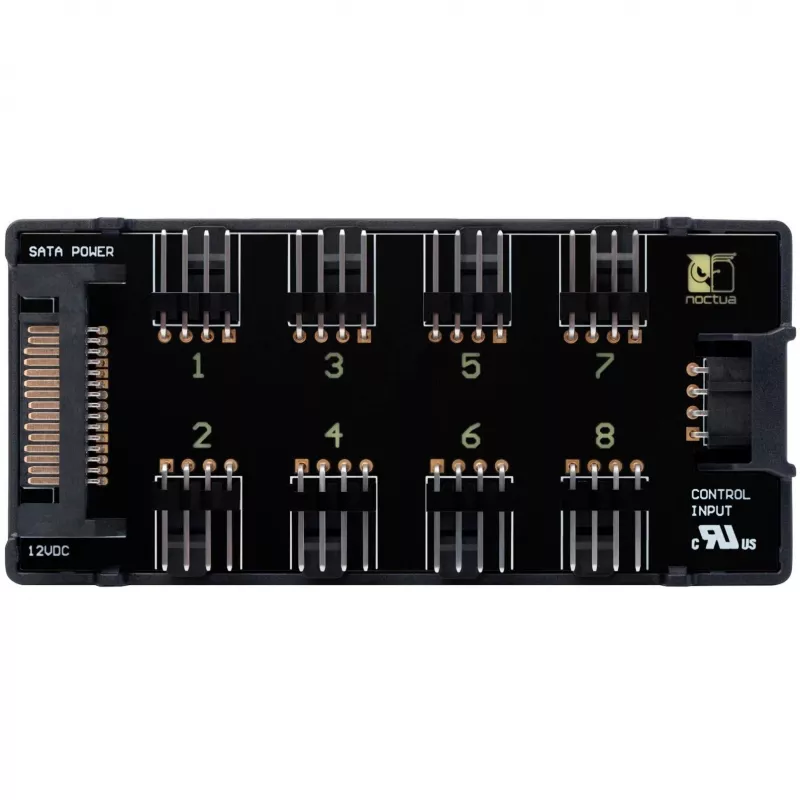

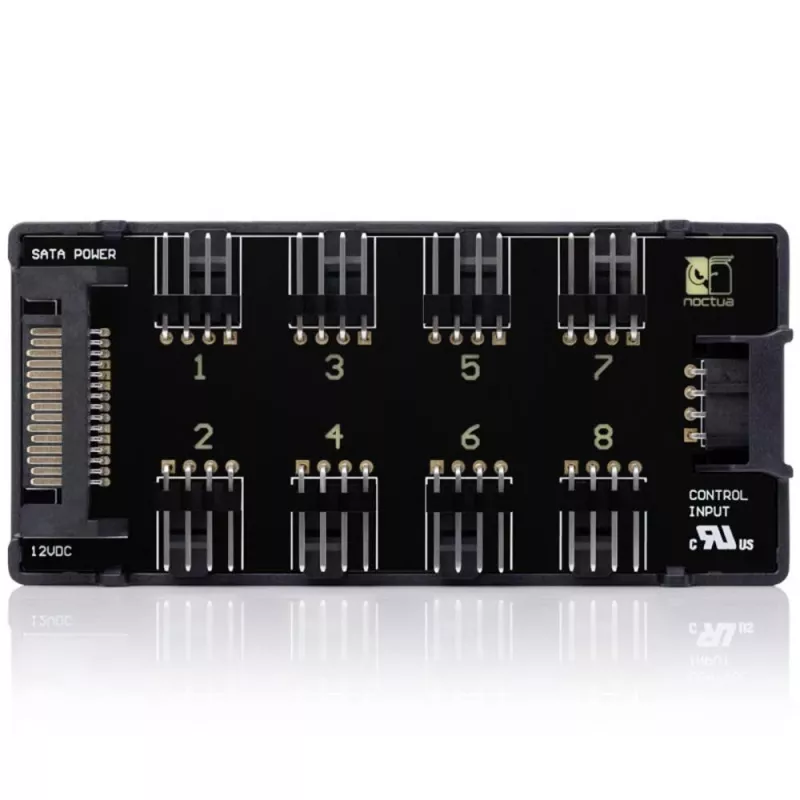

• Kanāli: 8 PWM ventilatoru izejas

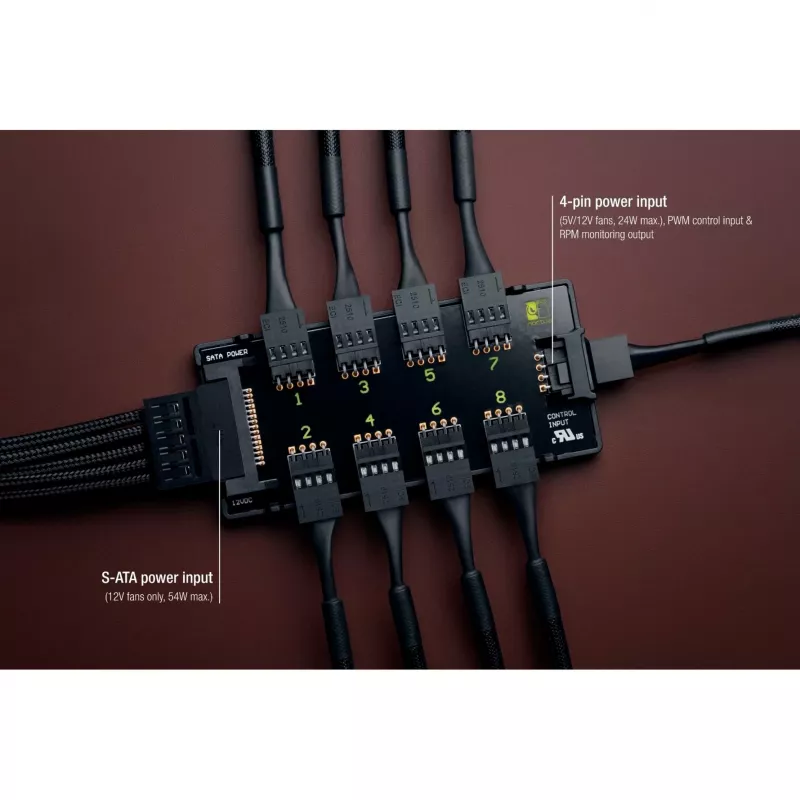

• Ieejas: S-ATA (līdz 54W, 12V ventilatoriem), 4-pin PWM ieeja (līdz 24W, 5V/12V ventilatoriem)
• Ventilatoru saderība: 4-pin PWM un 3-pin ventilatori, 5V un 12V darbība
• Aizsardzība: automātiski atjaunojošies drošinātāji pārstrāvas/īssavienojuma aizsardzībai
• Uzraudzība: RPM signāls tiek pārsūtīts no 1. pieslēgvietas; katras pieslēgvietas statusa gaismas diodes

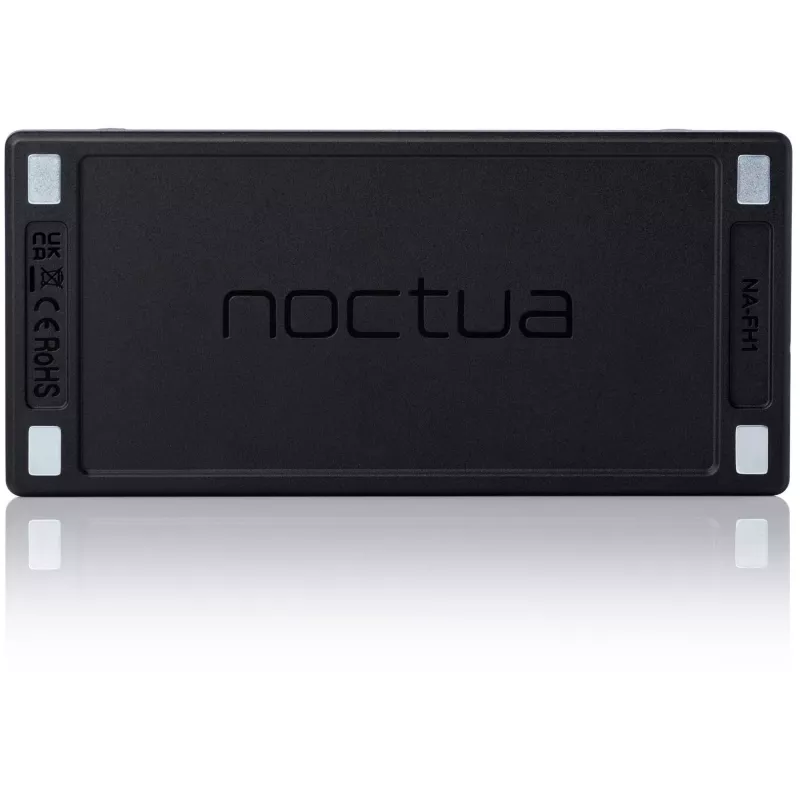

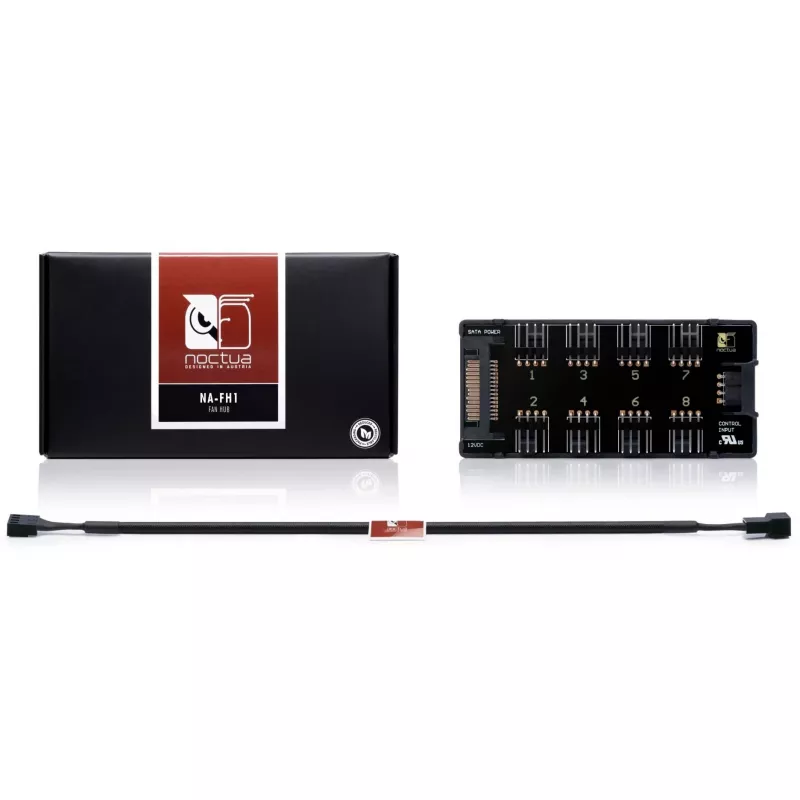

• Fiziskie parametri: magnētiska aizmugure, komplektā 30 cm NA-EC1 ievades kabelis
• Sertifikāti un garantija: CE, UKCA, UL; 6 gadu ražotāja garantija

Kā lietot

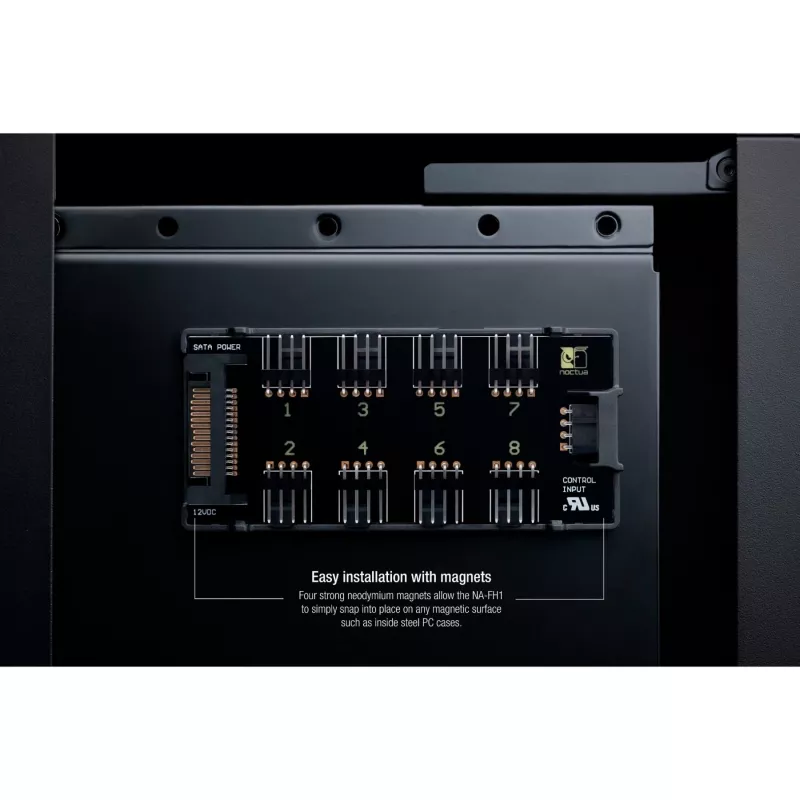

Pievienojiet NA-FH1 savai sistēmai, izmantojot komplektā iekļauto 30 cm ievades kabeli, mātesplates PWM pieslēgvietai vai ārējam kontrolierim, piemēram, NA-FC1. Lielākas jaudas konfigurācijām pievienojiet S-ATA ieeju savam barošanas blokam; kad ir pievienotas gan S-ATA, gan 4-pin ieejas, centrmezgls ņems strāvu no S-ATA un izmantos 4-pin tikai PWM un RPM signāliem. Pievienojiet ventilatorus kodētajiem izejas savienotājiem: 4-pin ventilatori saņems PWM vadību, savukārt 3-pin ventilatorus var darbināt un to ātrumu regulēt, samazinot ieejas spriegumu. Novietojiet centrmezglu uz tērauda virsmas, izmantojot magnētus, vai nostipriniet ar līmlenti uz nemagnētiskām virsmām. Ievērojiet brīdinājumu saglabāt vismaz 5 cm attālumu no cietajiem diskiem.

Ieteikumi

Darbinot caur mātesplates ventilatora pieslēgvietu, pārbaudiet mātesplates rokasgrāmatā šīs pieslēgvietas maksimālo strāvu un izvairieties no tās pārsniegšanas. Nenovietojiet centrmezglu tieši uz cietajiem diskiem – saglabājiet vismaz 5 cm attālumu. Gariem kabeļu savienojumiem izmantojiet Noctua pagarinātājus (NA-SEC1/NA-SEC3) un apsveriet S-ATA ieejas izmantošanu lieljaudas ventilatoriem, lai novērstu mātesplates ventilatora pieslēgvietu pārslogošanu.
