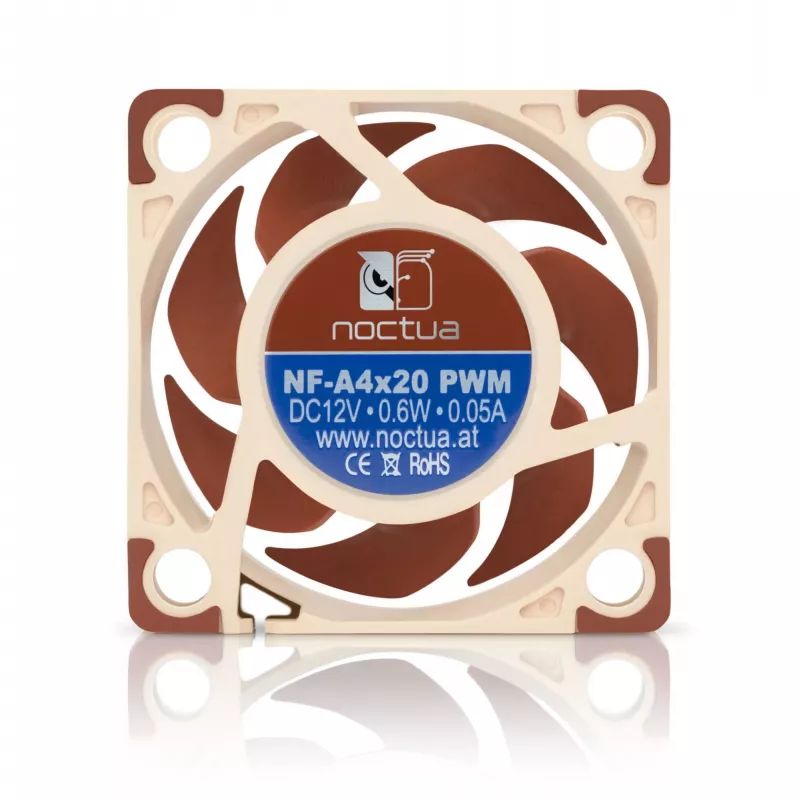

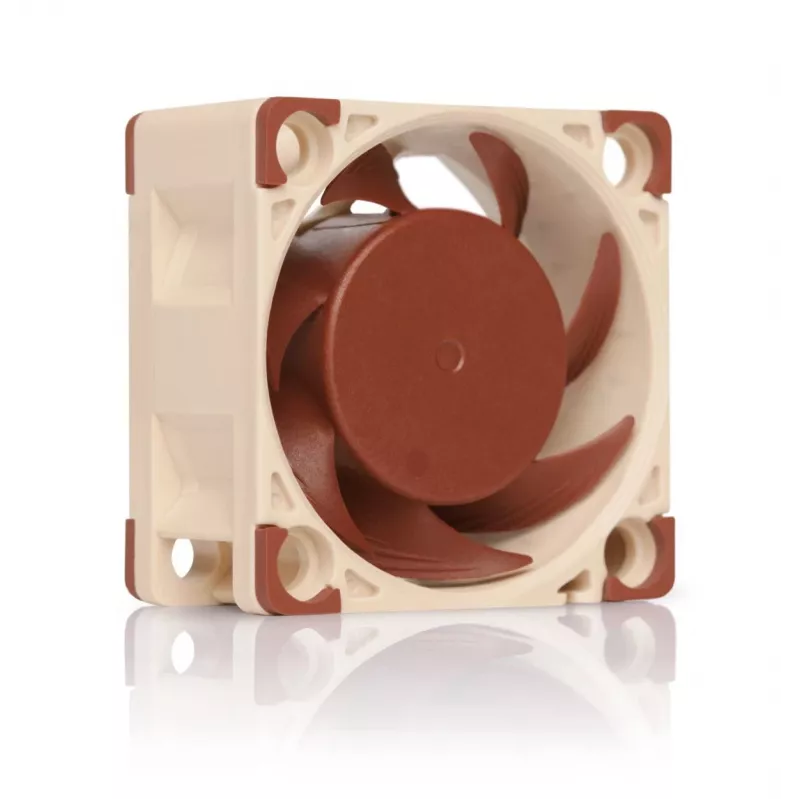

Ventilators Noctua NF-A4x20 PWM 40 mm, 4-pin PWM, 5–12 V, 1200–5000 RPM, 9.4 m³/h, 14.9 dB, 32×32 mm montāža

Noctua NF-A4x20 PWM ir kompakts 40x20 mm augstas kvalitātes ventilators, kas izstrādāts efektīvai dzesēšanai ierobežotās telpās un augstas pretestības lietojumos. Tam ir uzlabots aerodinamiskais dizains ar plūsmas paātrināšanas kanāliem un Noctua AAO rāmi, lai uzlabotu gaisa plūsmas efektivitāti un samazinātu troksni. PWM modelis izmanto Noctua pielāgoto NE-FD1 PWM IC ar vienmērīgas komutācijas piedziņu (SCD) klusai automātiskai ātruma kontrolei, un tam ir pievienots zema trokšņa adapteris un OmniJoin™ adapteru komplekts elastīgai savienojamībai. Ventilators piedāvā plašu ātruma diapazonu (1200–5000 RPM), augstu statiskā spiediena veiktspēju un plašas kabeļu izvēles iespējas, un tam ir 6 gadu ražotāja garantija.

Priekšrocības

NF-A4x20 apvieno optimizētas lāpstiņu un rāmja funkcijas, piemēram, plūsmas paātrināšanas kanālus, pakāpju ieplūdes dizainu un iekšējās virsmas mikrostruktūras, lai palielinātu efektivitāti un samazinātu virpuļa un ieplūdes trokšņus. Tā AAO rāmis integrē mīkstus pretvibrācijas paliktņus samazinātai vibrācijas pārnesei, vienlaikus saglabājot savietojamību ar standarta montāžas sistēmām. Uzlabotais SSO2 gultnis uzlabo stabilizāciju, precizitāti un izturību, un NE-FD1 PWM IC ar SCD samazina PWM pārslēgšanās troksni klusākai zema ātruma darbībai. Iekļautais zema trokšņa adapteris, OmniJoin™ adapteru komplekts, apvalkotie kabeļi un Y-sadalītājs nodrošina elastīgas uzstādīšanas iespējas.

Piemērots

• Kompaktiem datoru korpusiem un maza formas faktora (SFF) sistēmām
• Dzesēšanas radiatoriem un blīviem radiatoriem ar augstu gaisa plūsmas pretestību
• Iegultajām sistēmām, tīkla aprīkojumam un patentētām ventilatora galvas ierīcēm, kas izmanto 40 mm ventilatorus

Galvenās specifikācijas

• Izmērs: 40 x 20 mm
• Ātruma diapazons: 1200–5000 RPM (maks.), L.N.A. ierobežo maks. līdz 4400 RPM
• Gaisa plūsma: 9.4 m³/h (tipiski, ražotāja dati)
• Statiskais spiediens: apm. 1.75–2.26 mmH2O (ražotāja dati)
• Spriegums: savietojams ar 5–12 V sistēmām
• Savienotājs: 4-pin PWM; iekļauts OmniJoin™ adapteru komplekts un 4-pin Y-kabelis
• Kabeļi: 20 cm primārais kabelis, 30 cm pagarinātājs, visi apvalkoti
• Gultnis: SSO2
• Krāsa: bēša / brūna
• Garantija: 6 gadi; MTTF >150,000 h

Lietošana

Uzstādiet NF-A4x20 PWM savā ierīcē, izmantojot standarta montāžas caurumus vai saderīgus ventilatora klipšus uz radiatoriem. Pievienojiet 4-pin PWM savienotāju mātesplatei vai kontroliera PWM galvai automātiskai ātruma kontrolei; alternatīvi izmantojiet OmniJoin™ adapterus, lai izveidotu savienojumu ar patentētām ventilatora galvām pēc tam, kad pievienojat komplektā iekļautos Scotchlok™ savienotājus oriģinālajam kabelim. Izmantojiet iekļauto pagarinātāja kabeli vai Y-sadalītāju pēc vajadzības, lai sasniegtu galvas vai kontrolētu otru ventilatoru no tā paša PWM signāla. Pievienojiet zema trokšņa adapteri, ja vēlaties ierobežot maksimālo ātrumu līdz 4400 RPM vai darbināt ventilatoru ar šo fiksēto ātrumu.

Ieteikumi

Optimālai veiktspējai ierobežotas gaisa plūsmas vidēs orientējiet ventilatoru tā, lai pakāpju ieplūdes dizains būtu vērsts ieplūdes virzienā, un nodrošiniet drošu montāžu ar integrētajiem pretvibrācijas paliktņiem. Izmantojiet PWM kontroli automātiskai ātruma mērogošanai un pievienojiet L.N.A., ja vēlaties zemākus maksimālos RPM.
