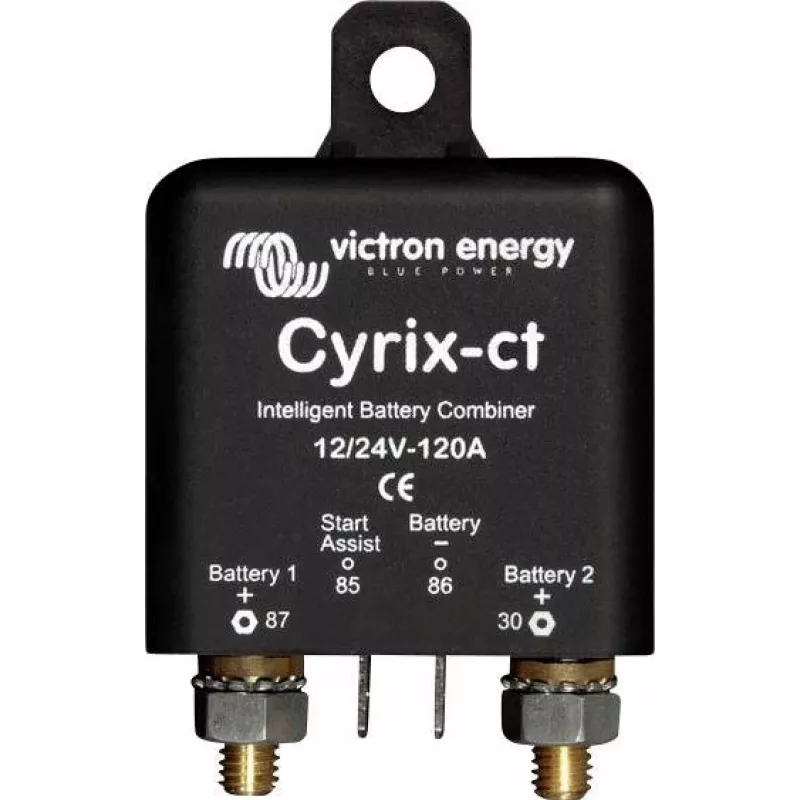

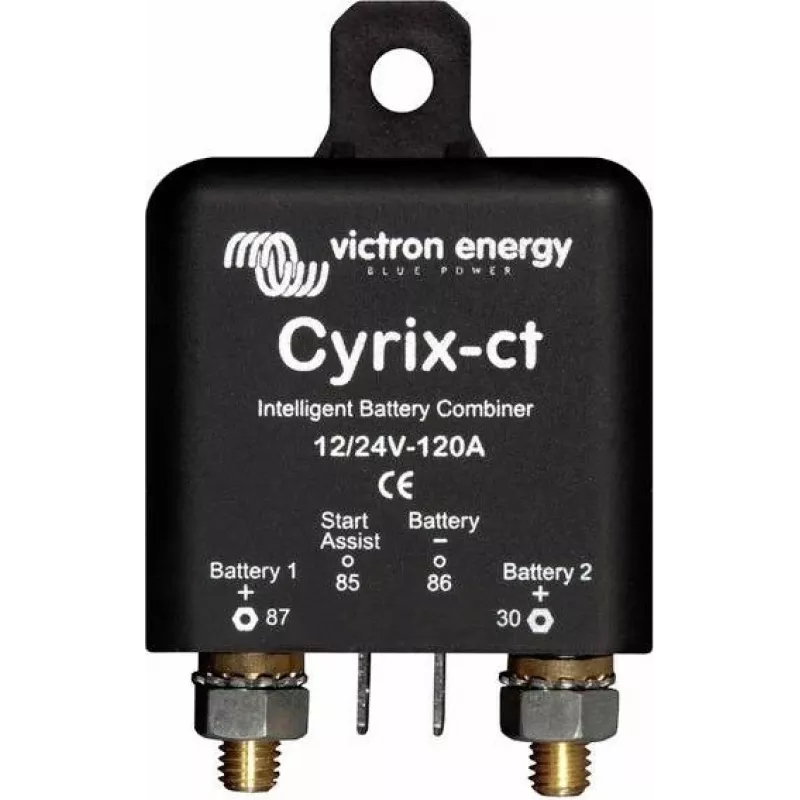

Victron Energy CYR010120450 Cyrix-Li-Ct 12/24V-120A viedais LiFePO4 akumulatoru savienotājs

Vairāku LiFePO4 akumulatoru pārvaldība 12V vai 24V sistēmā bieži rada nevienmērīgu uzlādi, priekšlaicīgu atslēgšanos vai nepieciešamību pēc sarežģītiem ārējiem relejiem. Victron Energy CYR010120450 Cyrix-Li-Ct to atrisina, darbojoties kā vieds, divvirzienu akumulatoru savienotājs, kas automātiski savieno vai atvieno akumulatorus atkarībā no sprieguma, nodrošinot drošu un efektīvu paralēlo darbību bez sprieguma krituma.

Kam tas paredzēts

Šī ierīce ir ideāli piemērota jūras, automobiļu un ārpus tīkla enerģijas sistēmām, kur nepieciešams apvienot divus LiFePO4 akumulatorus uzlādei vai slodzes sadalei. Īpaši piemērota instalācijām, kurās izmanto Victron LiFePO4 akumulatorus ar integrētu BMS, bet tā darbojas arī ar citiem litija akumulatoriem, kuriem ir saderīgs BMS signāls.

Galvenās funkcijas

• Divvirzienu akumulatoru savienotājs: automātiski savieno divus akumulatorus, kad ir uzlādes spriegums, un atvieno, kad spriegums samazinās, novēršot reverso strāvas plūsmu.
• Mikroprocesora vadīts viedais relejs: bez sprieguma krituma kontaktiem, nodrošinot maksimālu efektivitāti.
• Starta palīdzības funkcija: ļauj īsu maksimālo strāvu 180 A uz 5 sekundēm, lai palīdzētu dzinēja iedarbināšanā no papildu akumulatora.
• Aizsardzība pret pārspriegumu: atvieno, ja spriegums pārsniedz drošas robežas, aizsargājot jutīgu elektroniku.
• Optimizēts LiFePO4 akumulatoriem: nevainojami darbojas ar Victron LiFePO4 akumulatoriem un to BMS, bet var izmantot arī ar citām litija ķīmijām, izmantojot regulējamus sprieguma iestatījumus.
• Zems enerģijas patēriņš: mazāk nekā 4 mA, kad relejs ir atvērts, un mazāk nekā 120 mA, kad aizvērts, samazinot akumulatora izlādi.
• Plašs darba temperatūras diapazons: no -40°C līdz +60°C, piemērots skarbiem apstākļiem.
• IP54 aizsardzības pakāpe: izturīgs pret putekļiem un ūdens šļakatām, piemērots dzinēju telpām un āra lietošanai.
• Vienkārša uzstādīšana: virsmas montāža ar M6 tapām akumulatora savienojumiem un 6,3 mm Faston savienotājiem vadības signāliem.

Specifikācijas

• Nominālais sistēmas spriegums: 12V / 24V (automātiska noteikšana)
• Nepārtrauktas strāvas jauda: 120 A
• Maksimālā strāvas jauda: 180 A (5 sekundes)
• Enerģijas patēriņš (relejs atvērts): < 4 mA
• Enerģijas patēriņš (relejs aizvērts): < 120 mA
• Darba temperatūras diapazons: -40 līdz +60 °C
• Aizsardzības pakāpe: IP54
• Akumulatora savienojuma veids: M6 tapas
• Vadības savienojuma veids: 6,3 mm Faston
• Atvienošanas spriegums (12V sistēma): 13,2V (regulējams)
• Savienošanas spriegums (12V sistēma): 13,8V (regulējams)
• Korpusa materiāls: Plastmasa
• Montāžas veids: Virsmas montāža
• Releja veids: Mikroprocesora vadīts viedais relejs
• Sprieguma kritums: Nav

Padomi

Lai sasniegtu optimālu veiktspēju, uzstādiet Cyrix-Li-Ct tuvu akumulatoriem ar īsiem, bieziem kabeļiem, lai samazinātu pretestību. Pārliecinieties, ka BMS vadības vads ir pareizi pievienots, lai iespējotu automātisku atvienošanu atkarībā no akumulatora stāvokļa. Regulējamie sprieguma iestatījumi ļauj precīzi noregulēt dažādām litija ķīmijām; skatiet rokasgrāmatu par ieteicamajām vērtībām.
