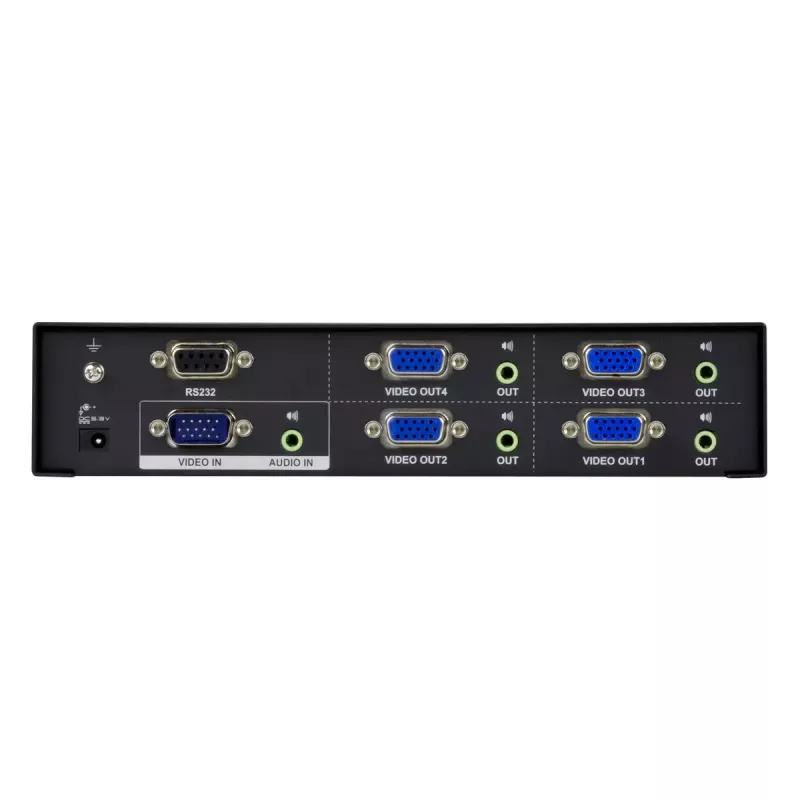

Video sadalītājs VGA ATEN VS0104

ATEN VS0104 4-portu VGA sadalītājs ar audio izplata vienu VGA video un stereo audio signālu uz četriem atsevišķiem displejiem, vienlaikus nodrošinot neatkarīgu audio kontroli katrai izejai. Tas atbalsta video joslas platumu līdz 450 MHz un izšķirtspēju līdz 1920 x 1440, un tam ir iebūvēti RS-232 porti sērijveida vadībai ar kontrolieri vai datoru. Kompaktais, vieglais metāla korpuss un četras VGA izejas porti padara ierīci piemērotu integrētām AV sistēmām, kur nepieciešama uzticama vairāku displeju izplatīšana.

Priekšrocības

VS0104 nodrošina augstas kvalitātes VGA video izplatīšanu ar plašu 450 MHz joslas platumu un atbalstu 1920 x 1440 izšķirtspējai. Tas piedāvā neatkarīgu stereo audio kontroli katrai izejai un RS-232 sērijveida vadību integrācijai ar automatizācijas sistēmām. Ierīce ir kompakta un viegla, atbalsta līdz trīs līmeņu kaskadēšanu, lai paplašinātu līdz 64 displejiem, un ir saderīga ar standarta VGA aprīkotiem displejiem.

Piemērots

• Konferenču zāles un sanāksmju telpas
• Apmācību iestādes un klases
• Vairāku displeju translācija un digitālie norāžu ekrāni
• Prezentācijas un korporatīvie AV uzstādījumi

Galvenās specifikācijas

• Modelis: ATEN VS0104 (MPN: VS0104)
• Video porta tips: VGA
• Izeju skaits: 4
• Maksimālā izšķirtspēja: 1920 x 1440
• Video joslas platums: līdz 450 MHz
• Audio: stereo audio atbalsts ar neatkarīgu izeju kontroli
• Vadība: RS-232 sērijveida porti ārējai vadībai
• Izmēri: 76.1 x 200 x 44 mm
• Svars: 0.68 kg
• Krāsa: melna

Kā lietot

Savienojiet VGA un audio avotu ar VS0104 ieejas savienotājiem, pēc tam pievienojiet līdz četriem VGA displejiem pie izejas portiem. Ieslēdziet ierīci un, ja nepieciešams, izmantojiet RS-232 saskarni, lai konfigurētu vai vadītu sadalītāju, izmantojot saderīgu kontrolieri vai datoru. Kaskadēšanai pievienojiet papildu VS0104 ierīces, ievērojot ražotāja kaskadēšanas norādījumus, lai paplašinātu displeju skaitu, saglabājot signāla kvalitāti.

Ieteikumi

Optimālai video kvalitātei izmantojiet augstas kvalitātes VGA kabeļus un ievērojiet ieteicamo kabeļu garumu. Uzstādot vairākas ierīces kaskādē, pārbaudiet RS-232 vadības elektroinstalāciju un secīgi testējiet katru līmeni, lai nodrošinātu stabilu darbību visos pievienotajos displejos.
