Video savienotājs ShiverPeaks 98612 SMA apzeltīts drukas montāžai

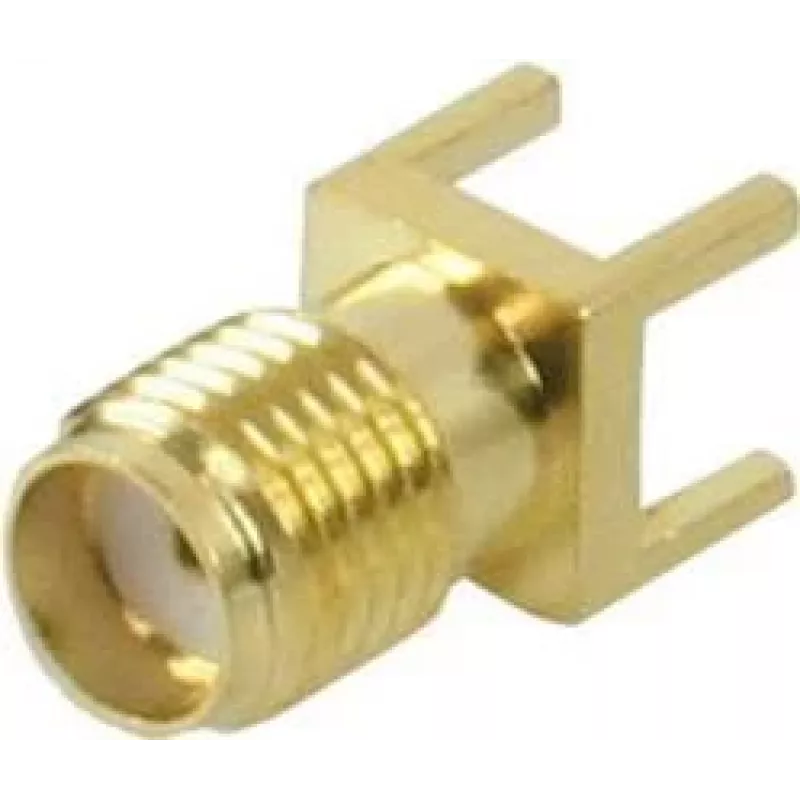

SMA video savienotājs ShiverPeaks 98612 ir apzeltīts drukas montāžas RF/video savienotājs, kas paredzēts tiešai integrācijai uz iespiedshēmas plates. Tas nodrošina kompaktu koaksiālo saskarni video un RF signāliem ar korozijizturīgiem kontaktiem un plates montāžas pēdu, piemērotu profesionālai elektronikai, testēšanas iekārtām, novērošanas aparatūrai un pielāgotiem iegulto sistēmu dizainiem, kur nepieciešama uzticama SMA terminācija.

Priekšrocības

Apzeltītās kontaktu virsmas samazina oksidēšanos un laika gaitā uztur nemainīgu impedances kontaktu, uzlabojot signāla integritāti augstfrekvences video un RF pārraidei. Tā drukas montāžas dizains nodrošina drošu mehānisku fiksāciju un vienkāršu lodēšanu pie iespiedshēmas platēm, savukārt kompaktie izmēri taupa PCB laukumu. Izstrādāts atkārtotiem savienošanas cikliem, savienotājs atbalsta stabilus savienojumus gan pastāvīgām, gan apkalpojamām instalācijām.

Piemērots

• Uz PCB montētām RF/video saskarnēm novērošanas un kameru moduļos
• Testēšanas un mērīšanas iekārtām, kurām nepieciešamas SMA terminācijas
• Iegultām sistēmām un bezvadu moduļiem ar kompaktiem plates izkārtojumiem
• Vaļasprieku elektronikai un RF/video shēmu prototipēšanai

Galvenās specifikācijas

• Savienotāja tips: SMA (subminiatūrs koaksiāls)
• Montāžas veids: drukas montāža / PCB caurumu vai virsmas lodēšanas laukums (plates montāžas pēda)
• Kontaktu pārklājums: apzeltīti kontakti korozijas izturībai
• Funkcija: RF un video koaksiālā signāla saskarne
• Formas faktors: kompakta, zema profila PCB terminācija

Kā lietot

Novietojiet savienotāju uz PCB saskaņā ar ražotāja pēdu, izlīdziniet caurumu kontaktus vai laukumus ar plati un lodējiet, izmantojot atbilstošu temperatūru un lodēšanas paņēmienus apzeltītiem kontaktiem. Pēc lodēšanas nodrošiniet pareizu plūsmas atlikumu tīrīšanu un pārbaudiet mehānisko stabilitāti. Uzmanīgi savienojiet SMA spraudni ar roku, lai izvairītos no vītņu krustošanās, un nepārsniedziet norādīto griezes momentu savienošanai, lai saglabātu savienotāju un plates lodējuma savienojumus.

Ieteikumi
