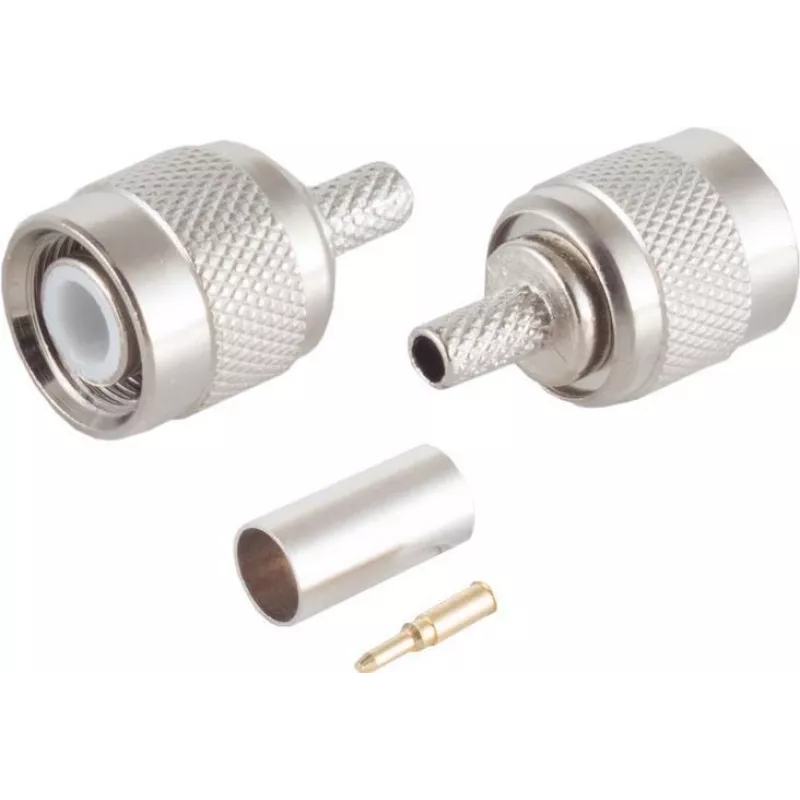

Video savienotājs TNC ShiverPeaks 98885 kabelim RG58/U, gofrēta noslēgšana

Video savienotājs TNC ShiverPeaks 98885 kabelim RG58/U ar gofrētu noslēgšanu ir vītņots TNC vīrišķais savienotājs, kas paredzēts savienošanai ar TNC sievišķajām pieslēgvietām video, RF un novērošanas iekārtās. Tas ir paredzēts lietošanai ar RG58/U koaksiālo kabeli un nodrošina mehāniski drošu gofrētu savienojumu centrālajam vadītājam un ārējam vadītājam, sniedzot uzticamu RF/video signāla pārraidi uzstādījumos lauka vai darbnīcas apstākļos.

Priekšrocības

Šis TNC savienotājs piedāvā kompaktu vītņotu saskarni, kas iztur vibrācijas un nejaušu atvienošanos, salīdzinot ar spiežamā tipa savienotājiem. Gofrēta noslēgšana nodrošina konsekventu elektrisko kontaktu un atkārtojamu mehānisko izturību, ja uzstādīta ar pareiziem gofrēšanas rīkiem un uzmavām. Savietojamība ar RG58/U kabeli padara to piemērotu izplatītām analogā video un RF lietojumprogrammām, kurās norādīts šis koaksiālais tips.

Piemērots

• Analogās CCTV un novērošanas kameru savienojumiem, izmantojot RG58/U kabeli
• RF testēšanas iestatījumiem un radio iekārtām, kurām nepieciešamas TNC saskarnes
• Darbnīcas vai lauka uzstādījumiem, kur priekšroka dota gofrētai noslēgšanai
• Esošu RG58/U koaksiālo kabeļu līniju modernizācijai vai remontam

Galvenās specifikācijas

• Savienotāja tips: vīrišķais TNC (vītņots)
• Kabeļa savietojamība: RG58/U koaksiālais kabelis
• Noslēgšanas metode: gofrēta iekšējam vadītājam un ārējai uzmavai
• Elektriskā izmantošana: RF/video signāla pārraide
• Tipiska lietošanas vide: novērošana, analogās video sistēmas, radio iekārtas

Lietošanas norādījumi

Sagatavojiet RG58/U kabeli, noņemot ārējo apvalku, apgriežot pinumu un dielektriķi atbilstoši šim savienotājam ieteiktajiem izmēriem, pēc tam uzvelciet gofrēšanas uzmavu uz kabeļa. Ievietojiet centrālo vadītāju kontaktā un ievietojiet dielektriķi savienotāja korpusā. Uzvelciet uzmavu pār pinumu un gofrējiet ar saderīgu gofrēšanas rīku, kas paredzēts RG58/U uzmavām. Visbeidzot, pieskrūvējiet samontēto savienotāju uz atbilstošās TNC ligzdas, lai nodrošinātu drošu vītņotu savienojumu.

Ieteikumi

Izmantojiet norādītās gofrēšanas uzmavas un kalibrētu gofrēšanas rīku, kas paredzēts RG58/U, lai sasniegtu atbilstošu mehānisko un elektrisko veiktspēju. Pārbaudiet katru savienojumu, lai pārliecinātos par centrālā kontakta pareizu novietojumu un uzmavas pilnīgu pārklāšanos pār pinumu. Izvairieties no pārāk stipras pievilkšanas savienotājuzgrieznim uz iekārtas pieslēgvietām, lai novērstu vītņu bojājumus un nodrošinātu uzticamu signāla integritāti.
