Video-Sound Bar Mount Chief for Tempo plakans Panel Wall Mount System, melns, maks. 9 kg

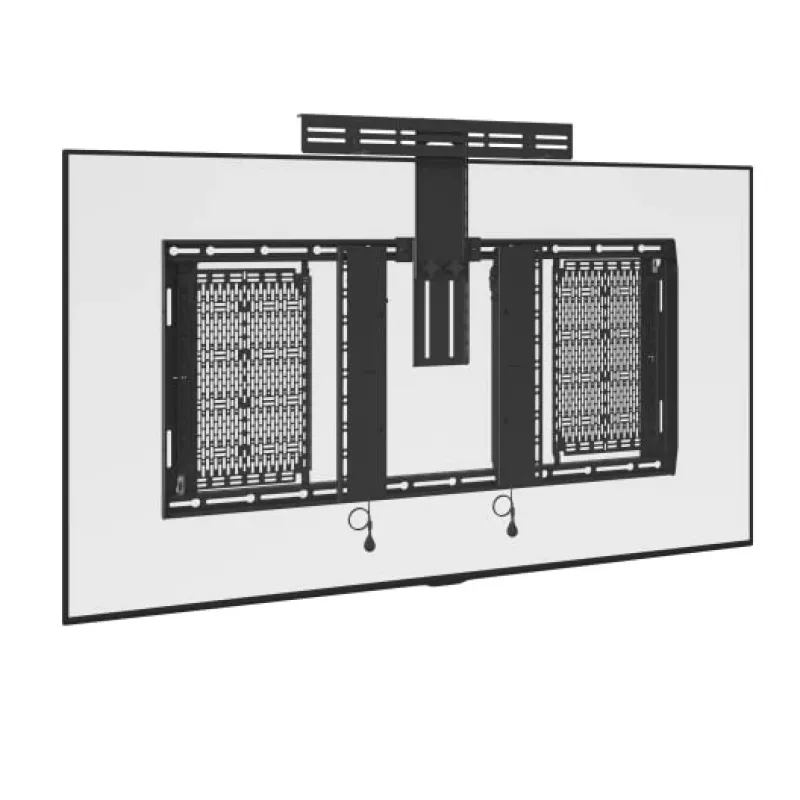

Chief Video-Sound Bar stiprinājums Tempo plakanā paneļa sienas montāžas sistēmai ir melns piederums, kas paredzēts skaņas paneļa vai kompaktas kameras piestiprināšanai zem vai blakus uzstādītam displejam. Tas integrējas ar Tempo sienas plāksnes sliedi, lai nodrošinātu drošu platformu ar regulējamu augstumu un sānu pozicionēšanu. Stiprinājums tiek piegādāts kā viena vienība iepakojumā un atbalsta maksimālo ieteicamo slodzi, ja tas ir uzstādīts tieši pie saskarnes kronšteina.

Priekšrocības

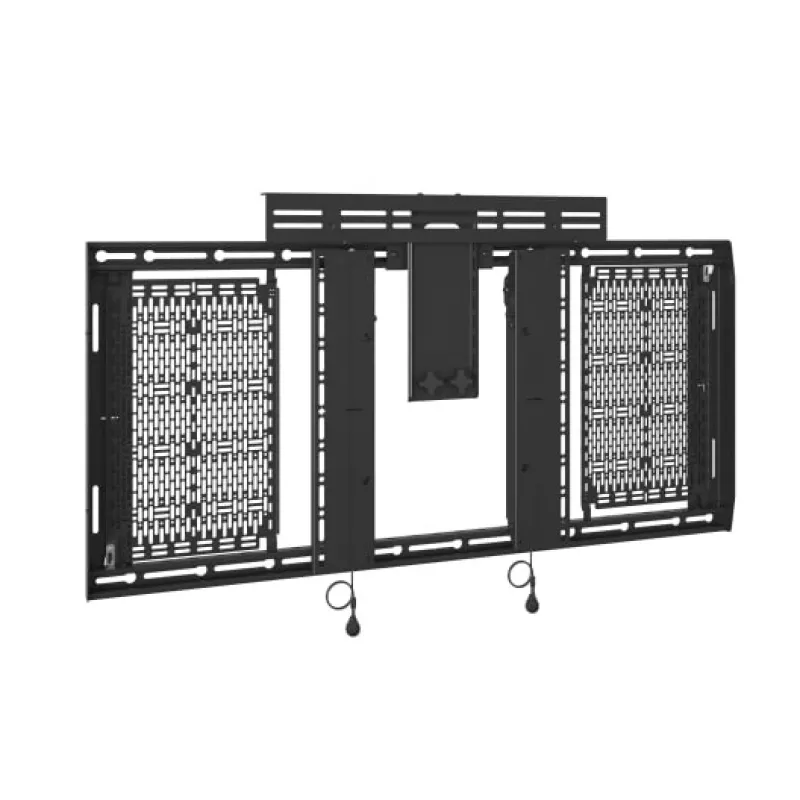

Stiprinājums bīdās un nofiksējas Tempo augšējā vai apakšējā sliedē ar fiksējošiem skrūvju kanāla uzgriežņiem, lai nodrošinātu ātru uzstādīšanu un drošu stiprinājumu. Bez instrumentiem regulējamie augstuma regulēšanas kloķi nodrošina līdz 159 mm vertikālu pārvietošanos precīzai novietošanai virs vai zem displeja. Sānu regulēšana gar sienas plāksnes sliedi ļauj izlīdzināt skaņas paneli ar ekrānu vai telpas izkārtojumu. Iebūvētas atveres un spraugas vertikālajā kronšteinā vienkāršo kabeļu maršrutēšanu un palīdz uzturēt uzstādījumu kārtīgu.

Piemērots

• Skaņas paneļu piestiprināšanai pie Tempo plakanā paneļa sienas montāžas sistēmām
• Kompaktu PTZ vai konferenču kameru montāžai blakus displejam

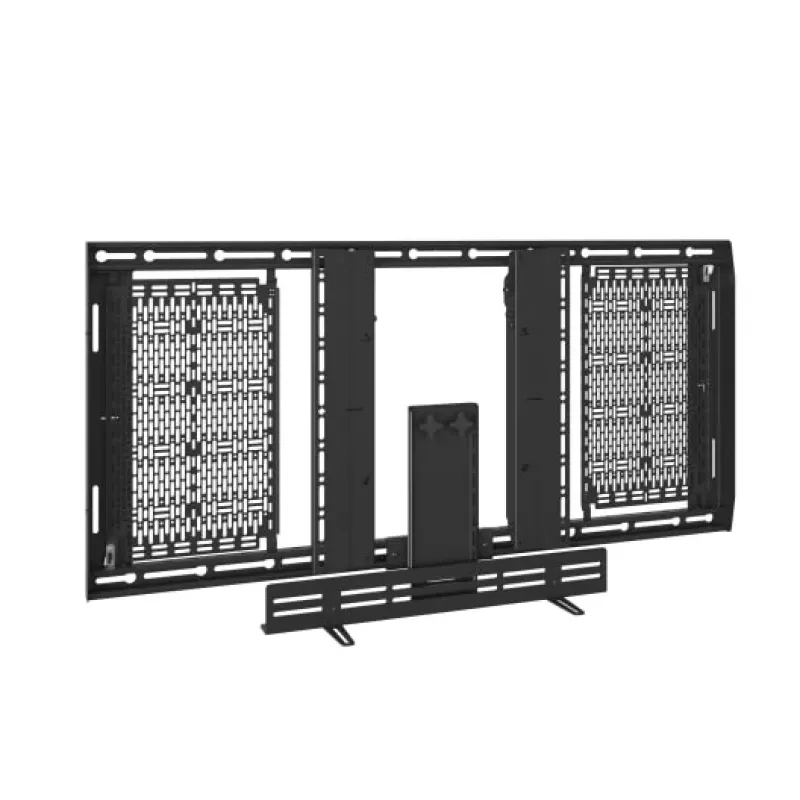

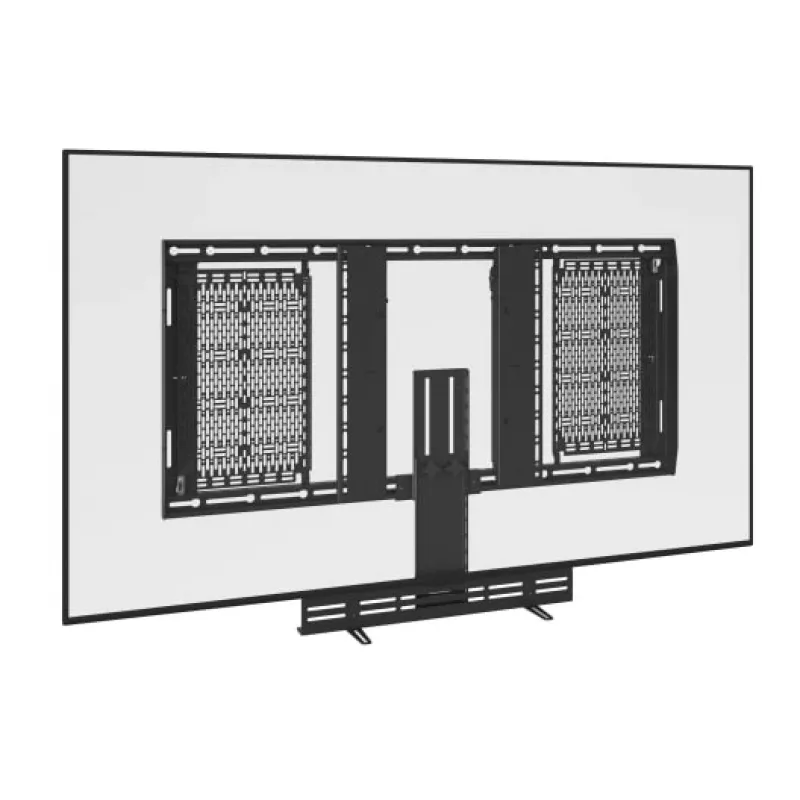

• Uzstādījumiem, kur nepieciešams regulējams augstums un sānu pozicionēšana zem vai virs ekrāniem

Galvenās specifikācijas

• Apdare: melna
• Maksimālā slodzes ietilpība, stiprinot pie saskarnes kronšteina: 9 kg
• Alternatīvā slodzes ietilpība, izmantojot L-veida kronšteinus: 6,8 kg
• Vertikālās regulēšanas diapazons: 159 mm
• Atbalstītais uzstādīšanas attālums no sienas stiprinājuma centra līnijas: 248 mm līdz 715 mm
• Kabeļu pārvaldība: loga atvere un sānu spraugas vertikālajā kronšteinā
• Saderība: piemērots lielākajai daļai video-skaņas paneļu ar aizmugures vai apakšas montāžas caurumiem

Kā lietot

Piestipriniet stiprinājumu pie Tempo sienas stiprinājuma augšējās vai apakšējās sliedes, ievietojot statņa kanāla uzgriežņus sliedē un bīdot vienību, līdz tā nofiksējas pozīcijā. Izmantojiet sānu pārvietošanas funkciju, lai pārvietotu stiprinājumu pa sliedi uz vēlamo horizontālo atrašanās vietu. Regulējiet augstumu, griežot bez instrumentiem izmantojamos kloķus, lai paceltu vai nolaistu plauktu 159 mm pārvietošanās diapazonā, pēc tam nofiksējiet pozīciju. Izvadiet skaņas paneļa vai kameras kabeļus caur loga atveri un sānu spraugām vertikālajā kronšteinā, lai nodrošinātu tīru uzstādījumu.

Ieteikumi

Pārbaudiet, vai video-skaņas paneļa un visu pievienoto piederumu kopējais svars nepārsniedz norādīto ietilpību izvēlētajai montāžas metodei. Smagākām vai neregulāras formas ierīcēm, ja iespējams, izmantojiet saskarnes kronšteina montāžas opciju un pārliecinieties, ka visi stiprinājumi ir pievilkti saskaņā ar Tempo sistēmas uzstādīšanas instrukcijām.
