Viedais slēdzis Shelly 1 Mini Gen4 1P bezvadu 110–240 V 50–60 Hz 1,2 W Bluetooth Wi‑Fi ZigBee 34×16×29 mm

„Shelly 1 Mini Gen4” ir kompakts vienpola bezvadu viedais releja kontrolieris (29 x 34 x 16 mm), kas paredzēts uzstādīšanai sienas/sadales kārbās, aiz slēdžiem vai citās šaurās vietās. Tas nodrošina bezpotenciāla (sauso) NO kontaktu galvaniski izolētai apgaismojuma, vārtu, zvanu, releju un citu automatizācijas ierīču vadībai, un atbalsta vietējo un attālināto vadību, grafikus, ainas un skriptus. Ierīce integrējas ar galvenajām ekosistēmām, piemēram, „Google Home”, „Amazon Alexa” un „Samsung SmartThings”, un atbalsta „Wi‑Fi”, „Zigbee”, „Bluetooth” un „Matter” protokolus.

Priekšrocības

Kontrolieris apvieno vairākas radio saskarnes – „Wi‑Fi” (802.11 b/g/n), „Zigbee” (802.15.4) un „Bluetooth 5.0” – un var darboties kā BLE vārteja un „Wi‑Fi”/„Zigbee” signāla pastiprinātājs citām IoT ierīcēm. „Matter” saderība paplašina integrācijas iespējas starp ekosistēmām. Tas atbalsta tīkla pārslēgšanu līdz 240 V maiņstrāvas un zemsprieguma pārslēgšanu līdz 30 V līdzstrāvas caur bezpotenciāla NO releju, ietver iekšējo temperatūras sensoru un satur „ESP‑Shelly‑C68F” mikrokontrolieri ar 8 MB zibatmiņu skriptiem un reāllaika uzdevumiem. Kompaktais plastmasas korpuss un mazie izmēri padara to piemērotu šaurām uzstādīšanas vietām.

Piemērots

• Apgaismojuma un mazu ierīču attālinātai un vietējai pārslēgšanai
• Integrācijai „Zigbee” vai „Matter” viedās mājas ekosistēmās
• Vārtu, zvanu vai releju vadībai, kam nepieciešama galvaniskā izolācija

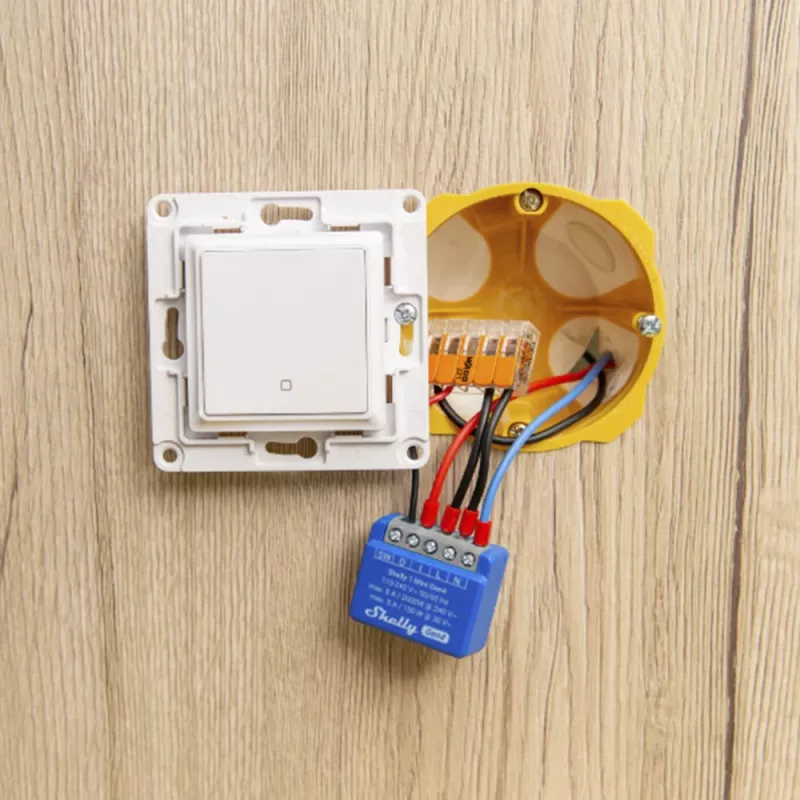

• Uzstādīšanai sadales/sienu kārbās vai aiz slēdžiem

Galvenās specifikācijas

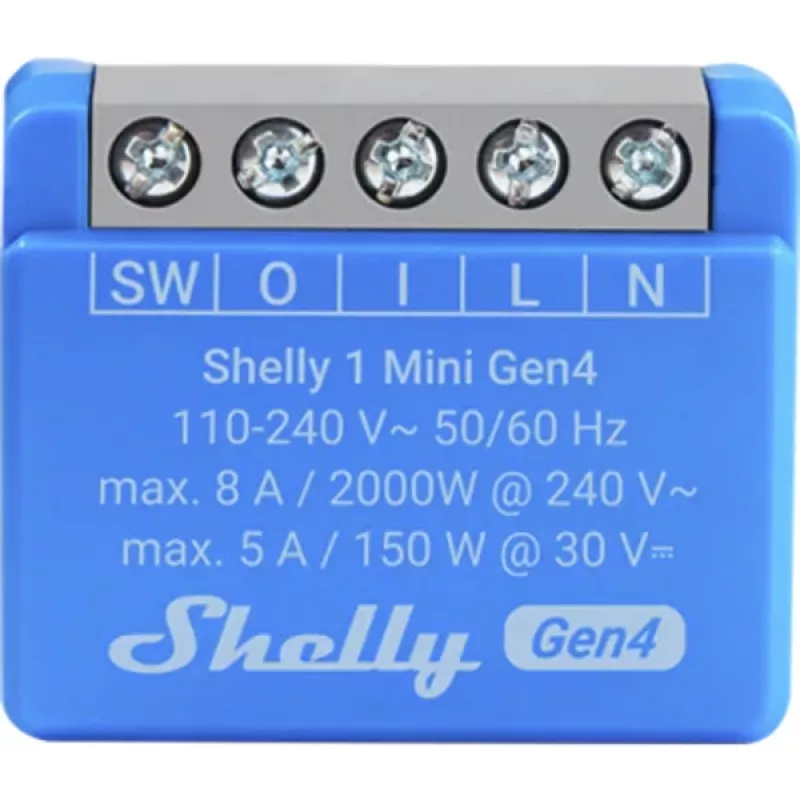

• Ražotājs: „Shelly”; Modelis: 1MiniGen4

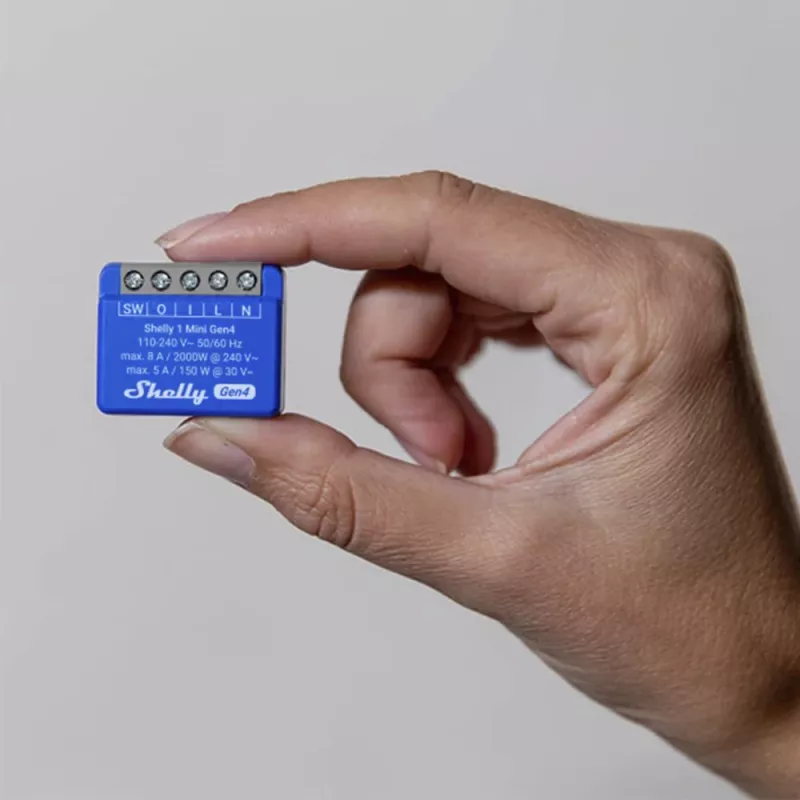

• Izmēri: 29 x 34 x 16 ±0,5 mm; Svars: 19 ±1 g
• Barošana: 110–240 V maiņstrāva; Jaudas patēriņš: < 1,2 W
• Relejs: bezpotenciāla NO kontakts, 1 pols; Maks. pārslēgšanas spriegums: 240 V maiņstrāva / 30 V līdzstrāva
• Maks. pārslēgšanas strāva: 8 A (240 V maiņstrāva), 5 A (30 V līdzstrāva); Maks. izejas jauda: 2000 W (240 V maiņstrāva), 150 W (30 V līdzstrāva)
• Bezvadu: „Wi‑Fi” 802.11 b/g/n (2412–2472 MHz), „Bluetooth 5.0” (2402–2480 MHz), „Zigbee” 802.15.4 (2400–2483,5 MHz)
• Darbības attālums (tipisks): „Wi‑Fi” līdz 30 m telpās, „Zigbee” līdz 100 m telpās, „Bluetooth” līdz 10 m telpās
• Mikrokontrolieris: ESP‑Shelly‑C68F; Zibatmiņa: 8 MB
• Grafiki: līdz 20; Webhooks: 20 (līdz 5 URL katram); Atbalstīti skripti un MQTT
• Darba temperatūra: -20°C līdz 40°C; Mitrums: 30%–70% RH; Montāža: sienas kārba

Kā lietot

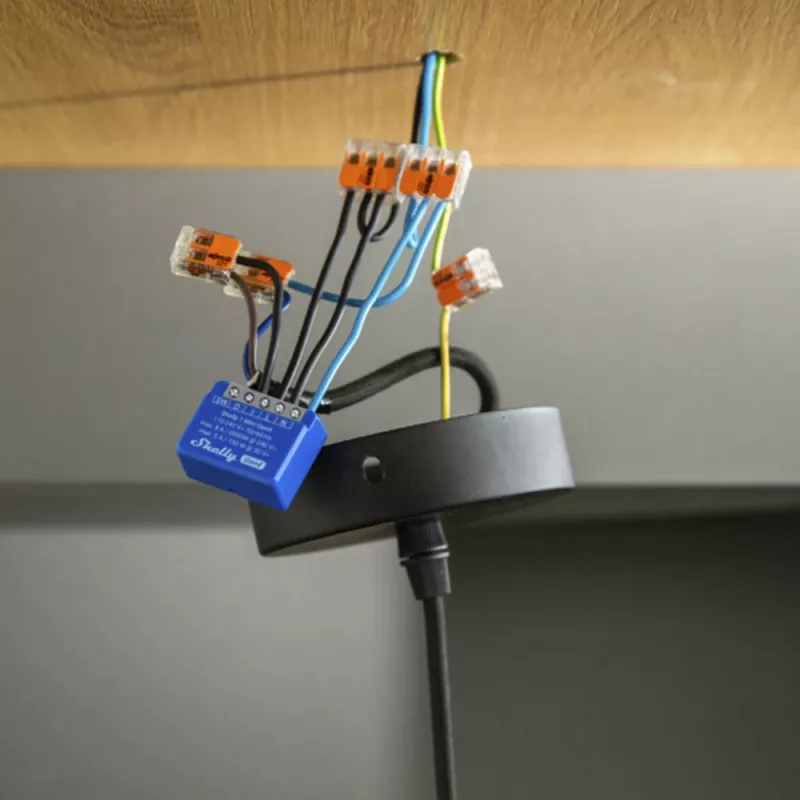

Uzstādiet „Shelly 1 Mini Gen4” piemērotā sadales vai sienas kārbā saskaņā ar vietējiem elektroietaišu noteikumiem. Pievienojiet barošanu un slodzi, ievērojot elektroinstalācijas shēmu, maksimālos strāvas un sprieguma rādītājus un izmantojot ieteicamos kabeļu šķērsgriezumus (0,2–2,5 mm²). Konfigurējiet ierīci, izmantojot „Shelly Smart Control” lietotni vai iebūvēto tīmekļa saskarni; pēc izvēles pievienojiet to „Zigbee” vai „Matter” ekosistēmai. Izveidojiet grafikus, ainas vai skriptus lietotnē vai integrējiet, izmantojot HTTP/HTTPS, MQTT, WebHooks vai KNX net/IP API vietējai vai attālinātai automatizācijai.

Ieteikumi

Izmantojiet atbilstošu ārējo aizsardzību (automātslēdzi ar B vai C raksturlīkni, nominālā strāva maks. 10 A) un nodrošiniet, lai savienojumi būtu pievilkti ar norādīto griezes momentu (0,4 Nm). Nepārsniedziet releja maksimālo pārslēgšanas strāvu un ievērojiet ierīces darba temperatūras un mitruma ierobežojumus. Darbus ar elektrotīklu jāveic kvalificētam elektriķim.
