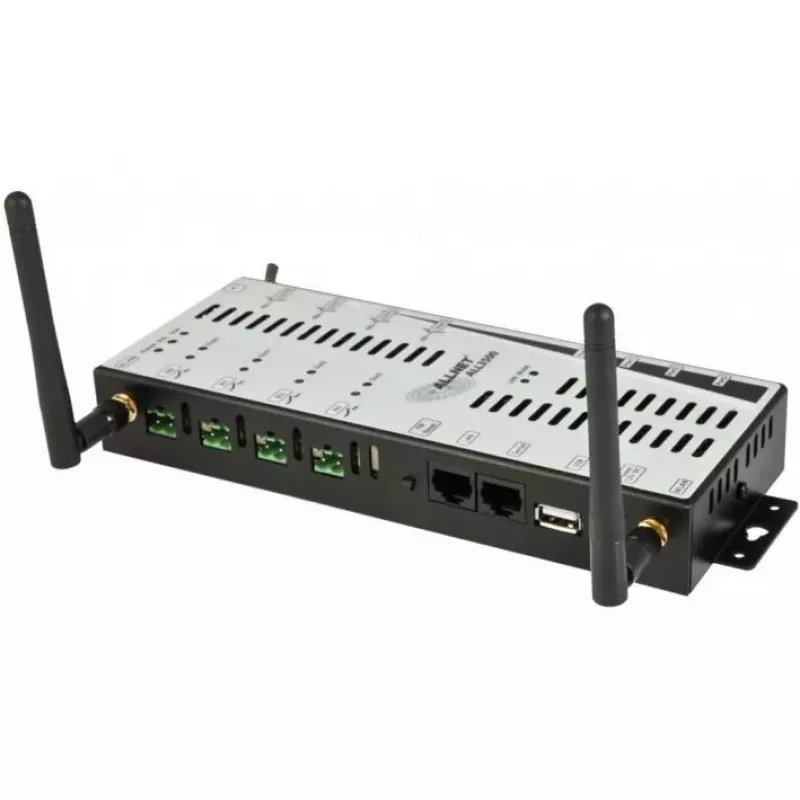

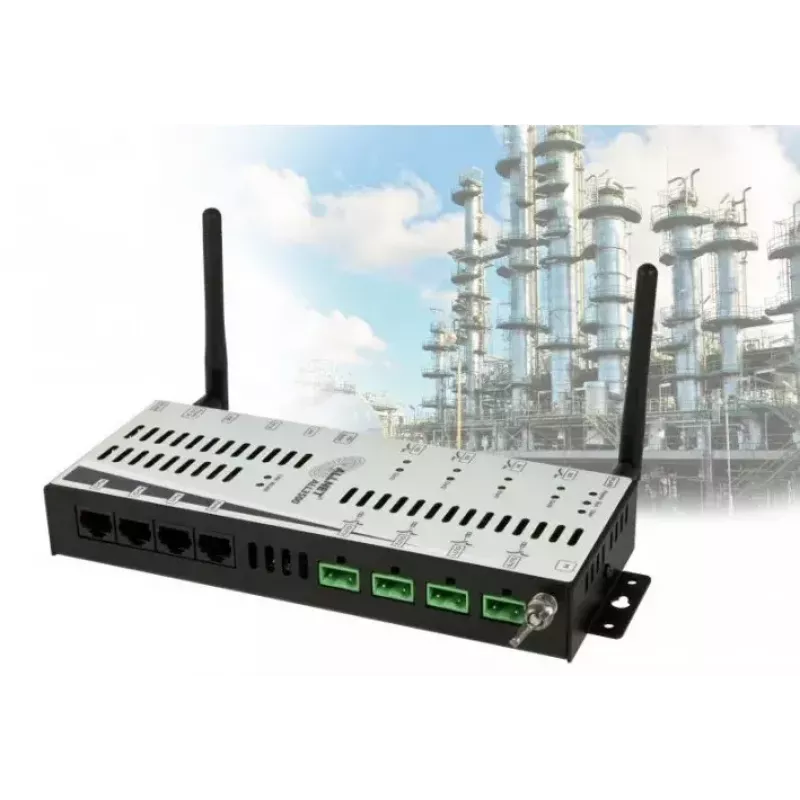

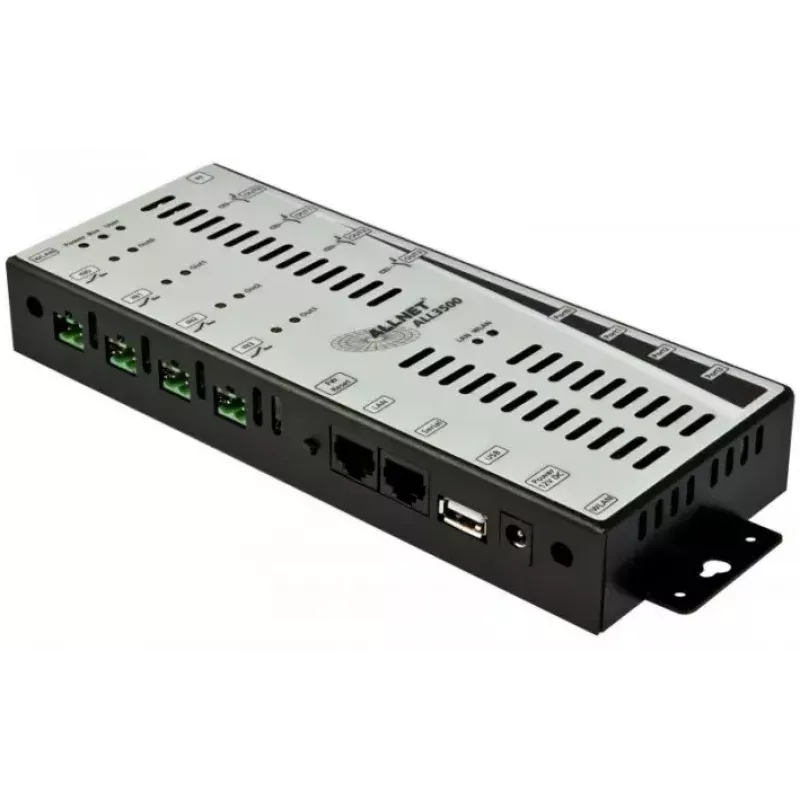

Viedās mājas centrālā vadības iekārta ALLNET ALL3500

ALLNET ALL3500 viedās mājas centrālā vadības iekārta ir sākuma līmeņa platforma mājas automatizācijai, kas apvieno vadu un bezvadu savienojamību ar GNU/Linux bāzētu programmaparatūru. Balstoties uz ALL5002 CPU plates, ALL3500 atbalsta papildu ALLNET moduļu integrāciju no ALL3000/4000/5000 sērijas un nodrošina tīmekļa un XML saskarnes attālinātai piekļuvei, konfigurācijai un integrācijai augstāka līmeņa sistēmās.

Priekšrocības

Iekārta piedāvā kompaktu, ekonomisku dizainu ar četrām releju izejām, četriem sensoru/izpildmehānismu portiem un četrām kontaktu ieejām. Tā atbalsta piekļuvi, izmantojot Ethernet un iebūvēto Wi‑Fi, un ietver XML saskarni automatizētai datu iegūšanai un vadībai. Moduļi savienojas pa I2C līdzīgu kopni, izmantojot standarta RJ45/Cat5 kabeļus līdz 100 m, ar strāvas padevi no CPU plates. USB ports ļauj integrēt ārējās radio tehnoloģijas, piemēram, Plugwise un EnOcean.

Piemērots

• Temperatūras un mitruma uzraudzībai HACCP un trauksmes scenārijos
• Telpas klimata kontrolei ar apkures un mitrināšanas vadību
• Gāzes, plūdu vai dūmu trauksmes noteikšanai un automatizētai reaģēšanai
• Laika un mitruma kontrolētai dārza apūdeņošanai
• Patēriņa bāzētai vadībai, izmantojot ārējos jaudas mērītājus (piem., ALL4950)
• Integrācijai SNMP vai XML bāzētās uzraudzības sistēmās

Galvenās specifikācijas

• Modelis: ALLNET ALL3500
• CPU plate: ALL5002, GNU/Linux programmaparatūra
• Tīkls: Fast Ethernet, Wi‑Fi 802.11b/g/n
• Saskarnes: 4 releju izejas, 4 sensoru/izpildmehānismu porti, 4 kontaktu ieejas, USB, XML saskarne
• Kabeļi: RJ45/Cat5 (I2C līdzīga kopne) līdz 100 m vienam modulim
• Barošana: Ieeja 100–240 V, maks. patēriņš 5 W (atbilstoši produkta datiem)
• Izmēri (P×D×A): 220,4 × 80 × 30 mm (metāla korpuss)
• Sertifikācija: atbilst RoHS

Lietošana

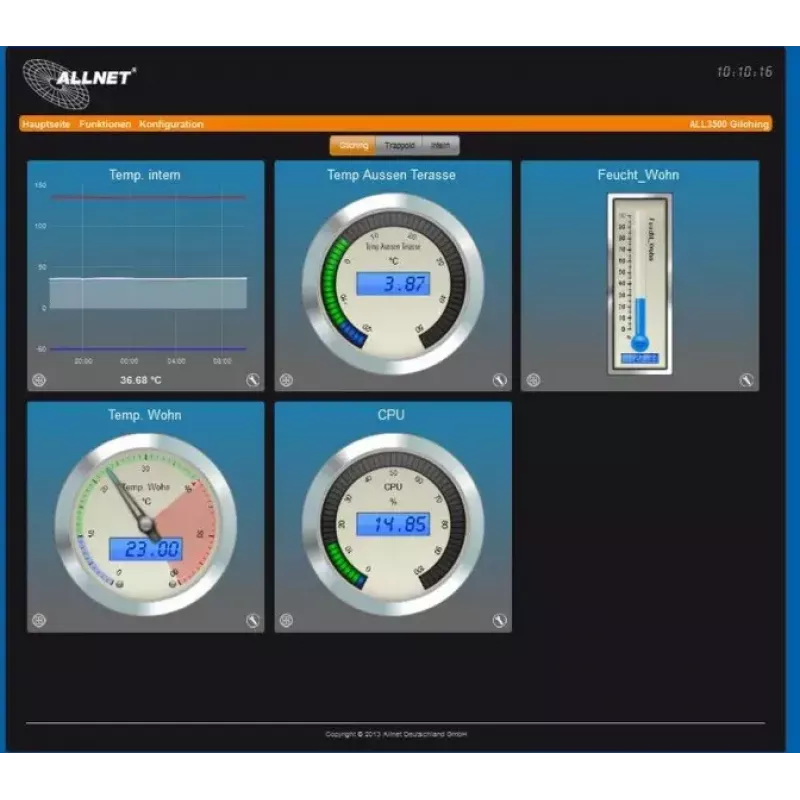

Uzstādiet ALL3500 tīklam pieslēgtā vietā un savienojiet to ar LAN, izmantojot Ethernet, vai izmantojiet iebūvēto Wi‑Fi. Pievienojiet sensorus, izpildmehānismus vai moduļus četriem sensoru portiem un pievienojiet ārējos moduļus, izmantojot standarta RJ45/Cat5 kabeļus (līdz 100 m). Izmantojiet tīmekļa saskarni, lai nolasītu vērtības, konfigurētu iestatījumus un darbinātu relejus manuāli vai pēc grafika. Automatizētai integrācijai izmantojiet XML saskarni, lai iegūtu mērījumu datus un izdotu vadības komandas no ārējās programmatūras vai uzraudzības sistēmām.

Ieteikumi

Novietojiet centrālo iekārtu sausā, vēdināmā vietā ar stabilu tīkla piekļuvi. Moduļu savienojumiem izmantojiet kvalitatīvus Cat5/Cat5e kabeļus un pārbaudiet moduļu izvietojumu 100 m kabeļa ierobežojumā. Integrējot bezvadu sensorus caur USB, pārliecinieties par saderību (atbalstītie piemēri: Plugwise, EnOcean) un uzturiet programmaparatūru atjauninātu drošībai un savietojamībai.
