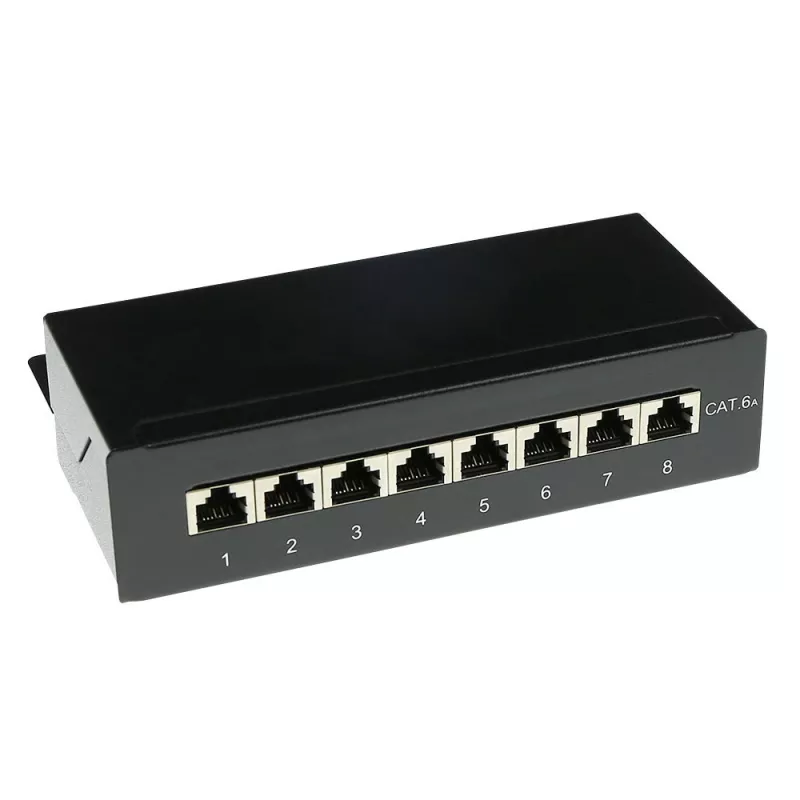

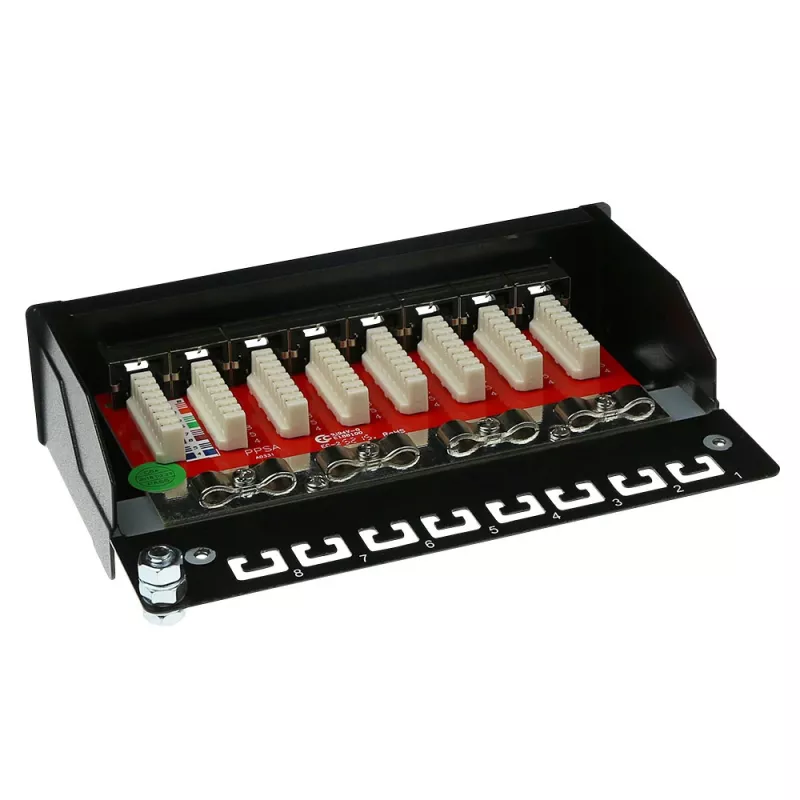

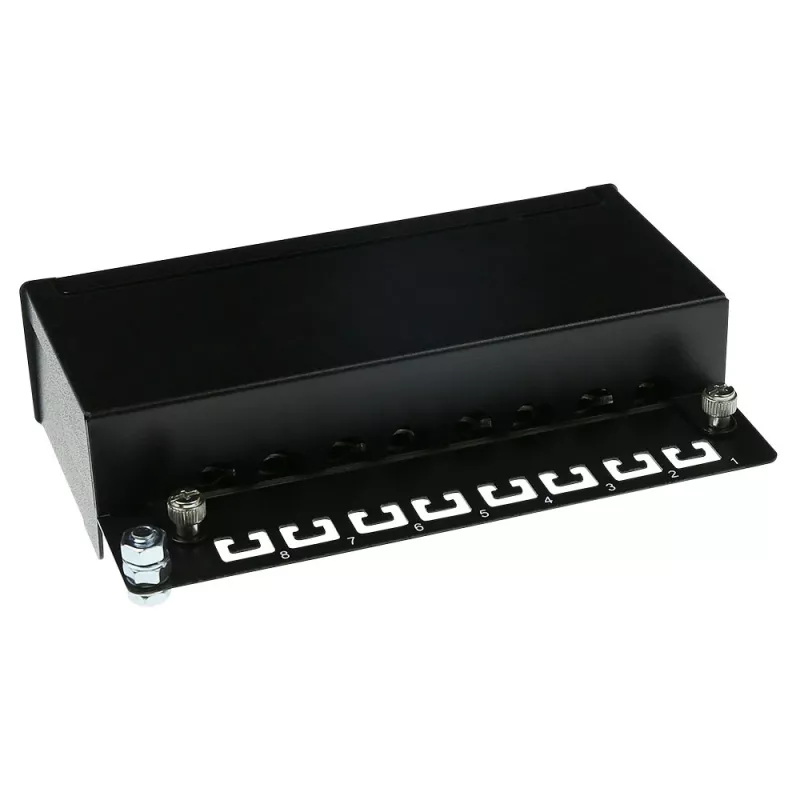

Virsmas montāžas ekranēta 8 portu CAT6A kārba ACT FA7001, melna, 173×109×44 mm, 110/Krone spaidīšanas savienojums

Virsmas montāžas ekranēta tīkla kārba ACT FA7001 ir paredzēta 8 portu CAT6A spaidīšanas moduļa ievietošanai ekranētos Ethernet uzstādījumos. Korpuss ir izgatavots no metāla un apdarināts melnā krāsā, ar iekšējo telpu, kas izmērā piemērota standarta 110/Krone tipa IDC spaidīšanas savienojumiem un pareizam ekranējuma zemējumam ekranētajiem kabeļiem. Tā kompaktie izmēri 173×109×44 mm ir piemēroti montāžai pie sienas vai virsmas, kur nepieciešama organizēta kabeļu galu apstrāde un elektromagnētiskā trokšņa samazināšana.

Priekšrocības

Metāla, ekranētā konstrukcija samazina elektromagnētiskos traucējumus un palīdz uzturēt kabeļu veiktspēju vidēs ar iespējamiem trokšņa avotiem. Korpuss atbalsta standarta 110 un Krone IDC spaidīšanas rīkus, nodrošinot savietojamību ar parastajiem uzstādītāju instrumentu komplektiem un noslēguma moduļiem. Tā virsmas montāžas formāts vienkāršo uzstādīšanu uz sienām vai līdzenām virsmām bez nepieciešamības pēc iekšsienas montāžas, savukārt kompaktie izmēri nodrošina vietu kārtīgai kabeļu pārvaldībai un drošai savienotāju izvietošanai.

Piemērots

• Līdz astoņu Cat6A ekranētu tīkla portu terminēšanai
• Mazā biroja vai mājas biroja virsmas montāžas tīkla rozetēm
• Vidēm, kur nepieciešami ekranēti korpusi EMI un šķērsrunu samazināšanai
• Atjaunošanas uzstādījumiem, kur iekšsienas vadi nav pieejami

Galvenās specifikācijas

• Korpusa tips: virsmas montāžas, ekranēta metāla kārba
• Portu ietilpība: vieta 8 CAT6A spaidīšanas portiem
• Spaidīšanas savietojamība: 110 un Krone IDC terminēšanas stili
• Ārējie izmēri: 173 × 109 × 44 mm
• Krāsa: melna
• Zemējuma nodrošinājums: atbalsta ekrāna zemējumu caur metāla korpusu

Kā lietot

Piestipriniet kārbu pie līdzenas virsmas, izmantojot piemērotas skrūves un enkurus pamatnei. Ievietojiet 8 portu spaidīšanas moduli iekšējos montāžas punktos, ievadiet ekranētos Cat6A kabeļus korpusā un veiciet IDC terminēšanu ar saderīgu 110 vai Krone spaidīšanas rīku. Nodrošiniet, lai kabeļa ekrāns būtu terminēts pie korpusa zemējuma punkta vai pie ekranētā savienotāja saskaņā ar sistēmas zemējuma shēmu. Aizveriet korpusu un pārliecinieties, ka visi savienojumi ir droši un ka nepārtrauktība starp kabeļu ekrāniem un korpusa zemi ir izveidota, kur nepieciešams.

Ieteikumi

Izmantojiet šo ekranēto virsmas kārbu uzstādījumos, kur svarīgi uzturēt Cat6A veiktspēju un samazināt EMI. Vienmēr ievērojiet vietējos zemējuma un kabeļu standartus, terminējot ekranētus vītā pāra kabeļus, un izmantojiet pareizus spaidīšanas rīkus, lai izvairītos no vadu un IDC kontaktu bojājumiem.
