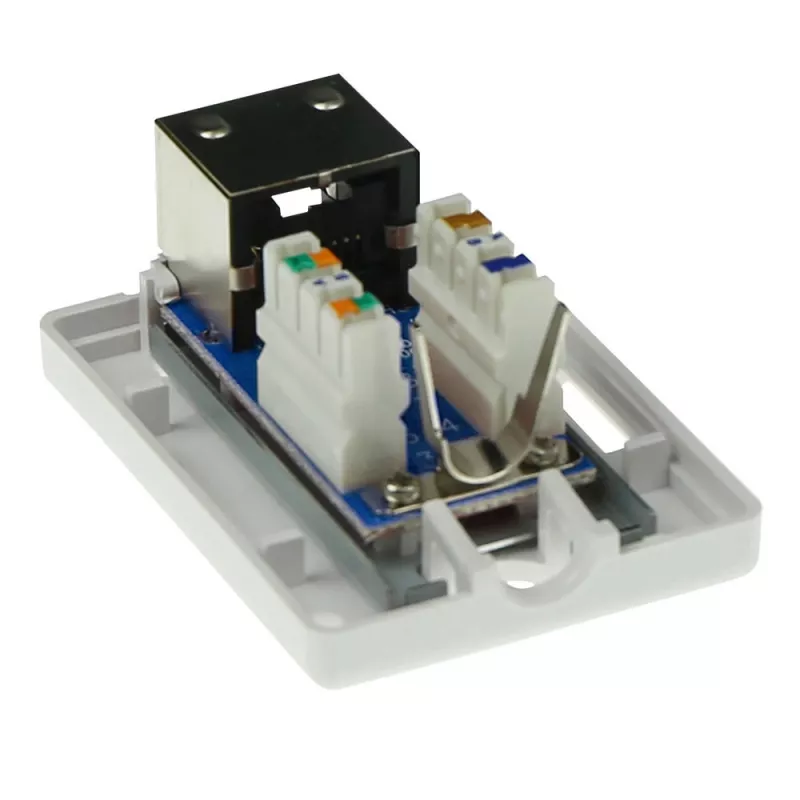

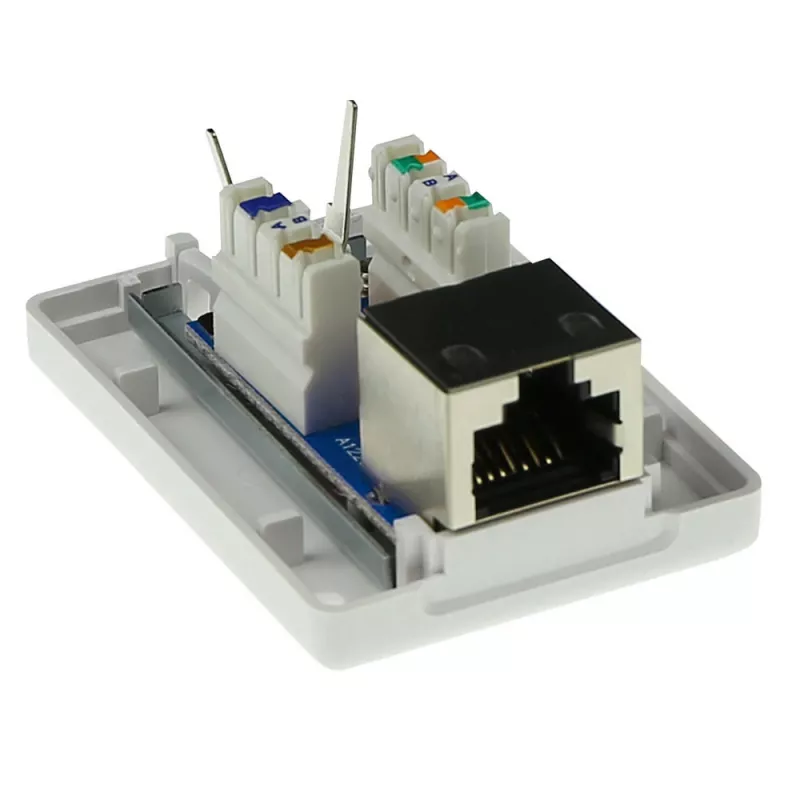

Virsmas montāžas ekranēta kontaktligzdu kārba ACT FA5005 1× CAT5E ligzdai, 39×29,5×54 mm

Virsmas montāžas ekranēta kontaktligzdu kārba ACT FA5005 1× CAT5E ligzdai, 39×29,5×54 mm ir kompakts metāla korpuss, kas paredzēts vienam CAT5E keystone modulim virsmas kabeļu instalācijām. Korpuss nodrošina mehānisku aizsardzību un elektromagnētisko ekranēšanu Ethernet ligzdai, un tajā ir iebūvēts zemējuma pieslēgums, lai uzturētu ekrāna nepārtrauktību ekranētās kabeļu sistēmās. Tā mazais izmērs un standartizētā keystone atvere padara to piemērotu instalācijām, kur iebūvējamā montāža nav iespējama vai kur priekšroka tiek dota tīkla kabeļu virsmas maršrutēšanai.

Priekšrocības

Ekranēta metāla konstrukcija samazina elektromagnētiskos traucējumus un saglabā signāla integritāti ekranētiem vītā pāra savienojumiem. Kārbas kompaktie izmēri ļauj to uzstādīt šaurās vietās un uz dažādām virsmām bez padziļinājumiem sienā. Standartizētā keystone atvere nodrošina savietojamību ar lielāko daļu CAT5E keystone ligzdu, savukārt zemējuma pieslēgums atbalsta pareizu ekrāna nepārtrauktību. Tās izturīgā konstrukcija piedāvā ilgstošu mehānisko aizsardzību ligzdai un savienotājam uzstādīšanas un ikdienas lietošanas laikā.

Piemērots

• Virsmas montāžas Ethernet ligzdām CAT5E ekranētām ligzdām
• Modernizētām tīkla instalācijām, kur iebūvējamā montāža sienā nav iespējama
• Vidēm, kur nepieciešami zemēti, ekranēti savienojumi EMI samazināšanai
• Maziem korpusiem, saimniecības telpām, birojiem un industriālām telpām ar virsmas kabeļiem

Galvenās specifikācijas

• Saderīgs modulis: viena CAT5E keystone ligzda (ekranēta)
• Materiāls: metāla korpuss, kas nodrošina ekranēšanu un mehānisko aizsardzību
• Zemējums: iespēja ekrāna/zemes savienojumam nepārtrauktības uzturēšanai
• Izmēri (P×A×Dz): 39 × 29,5 × 54 mm
• Montāža: virsmas montāža uz sienām vai līdzenām virsmām

Kā lietot

Ievietojiet CAT5E ekranēto keystone ligzdu kontaktligzdu kārbas keystone atverē un nostipriniet to saskaņā ar ligzdas ražotāja norādījumiem. Piestipriniet kontaktligzdu kārbu uz vēlamās virsmas, izmantojot atbilstošas skrūves vai enkurus atbilstoši sienas materiālam. Terminējiet ekranēto vītā pāra kabeli pie keystone ligzdas, nodrošinot pareizu vadu secību un drošu terminējumu. Pievienojiet kārbas zemējuma punktu ēkas zemējumam vai sistēmas zemējumam, lai nodrošinātu ekrāna nepārtrauktību un pienācīgu EMI aizsardzību. Pēc terminēšanas un zemēšanas piestipriniet ligzdu un aizveriet kārbu, lai nodrošinātu mehānisko aizsardzību.

Ieteikumi

Optimālai veiktspējai izmantojiet kārbu kopā ar ekranētām CAT5E keystone ligzdām un ievērojiet kabeļu sistēmu standartus ekranētām vītā pāra sistēmām. Nodrošiniet uzticamu zemējumu, izmantojot nepārtrauktu zemējuma ceļu atpakaļ uz galveno zemējuma punktu. Vidēs ar augstu elektromagnētisko traucējumu līmeni pārbaudiet kabeļu maršrutēšanu un savienotāju integritāti uzstādīšanas un testēšanas laikā.
