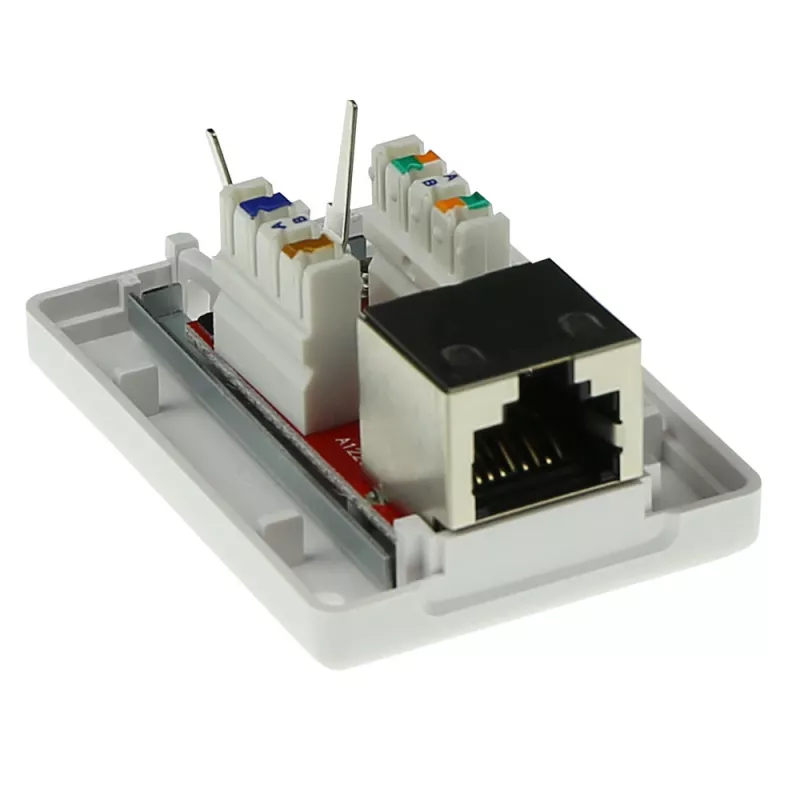

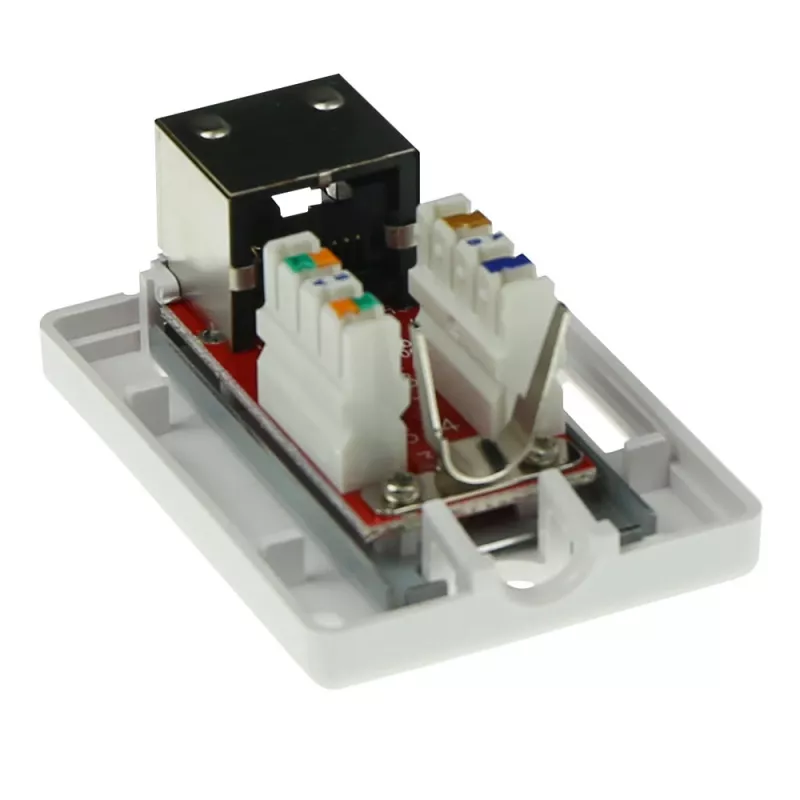

Virsmas montāžas ekranēta kontaktligzdu kārba ACT FA7005 — 1 ports, Cat6A

ACT FA7005 ir virsmas montāžas ekranēta kontaktligzdu kārba, kas paredzēta viena Cat6A tīkla porta izvietošanai. Kompaktais, metāla korpusa risinājums nodrošina drošu montāžas punktu vienam RJ45 keystone vai kontaktligzdai, saglabājot kabeļa ekranējumu un atbalstot augstas veiktspējas Cat6A kabeļus, kas piemēroti 10 Gbps Ethernet savienojumiem. Kārba ir paredzēta virsmas instalācijām, kur nepieciešams iezemēts, pret traucējumiem izturīgs savienojums.

Priekšrocības

Ekranētā konstrukcija saglabā kabeļa kopējo aizsardzību un samazina elektromagnētiskos traucējumus, kas var ietekmēt ātrdarbīgu datu pārraidi. Tās virsmas montāžas formas faktors ļauj veikt instalāciju vietās, kur montāža sienā nav iespējama vai praktiska. Korpuss piedāvā stabilu mehānisku stiprinājumu vienai tīkla kontaktligzdai un atvieglo iezemēšanu, lai uzturētu nemainīgu signāla integritāti Cat6A veiktspējai.

Piemērots

• Vienas Cat6A tīkla kontaktligzdas virsmas instalācijai
• 10 Gigabit Ethernet (10GbE) darbstacijām un slēdžiem
• Vidēm, kur nepieciešami ekranēti, iezemēti savienojumi EMI samazināšanai
• Modernizācijas vai pagaidu instalācijām, kur piekļuve sienas dobumam ir ierobežota

Galvenās specifikācijas

• Formas faktors: virsmas montāžas viena porta korpuss
• Portu ietilpība: 1 keystone/RJ45 kontaktligzda
• Saderība: Cat6A kabeļi un komponentes
• Ekranējums: pilns metāla korpuss elektromagnētiskajai aizsardzībai
• Montāža: pieskrūvējams pie līdzenām virsmām
• Zemējums: iespēja pieslēgt šasijas/zemes savienojumu
• Materiāls: pret koroziju izturīgs metāls, piemērots strukturētiem kabeļu tīkliem

Lietošana

Uzstādiet kontaktligzdu kārbu uz tīras, līdzenas virsmas, izmantojot piemērotas skrūves un dībeļus attiecīgajam pamatnes materiālam. Terminējiet Cat6A kabeli uz izvēlētās ekranētās keystone vai RJ45 kontaktligzdas, ievērojot savienotāja ražotāja terminēšanas shēmu, pēc tam ievietojiet un nostipriniet kontaktligzdu korpusā. Pārliecinieties, ka kabeļa ekrāns ir savienots ar kārbas zemējuma punktu, lai saglabātu ekranējuma nepārtrauktību. Aizveriet un nostipriniet korpusu, lai uzturētu mehānisko aizsardzību un EMI ekranēšanu.

Ieteikumi

Izmantojiet ekranētus Cat6A savienotājus un ievērojiet standarta terminēšanas praksi, lai sasniegtu uzticamu 10GbE veiktspēju. Pēc instalācijas pārbaudiet ekrāna un šasijas zemējuma nepārtrauktību un izvairieties no asiem locījumiem vai pārmērīga vilkšanas spēka kabeļa maršrutēšanas laikā, lai uzturētu kabeļa veiktspēju.
