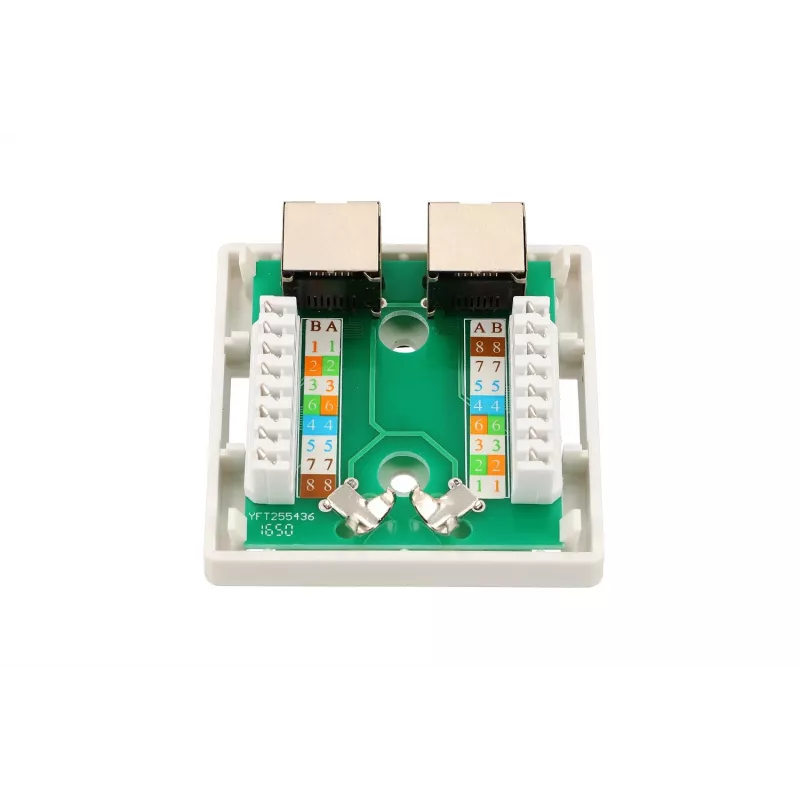

Virsmas stiprinājuma tīkla ligzda Extralink EX.9649 — 2x RJ45 Cat5e STP

Virsmas stiprinājuma tīkla ligzda Extralink EX.9649 — 2x RJ45 Cat5e STP ir kompakta sienas vai virsmas stiprinājuma kontaktligzda, kas nodrošina divus RJ45 portus Cat5e tīkla kabeļu terminēšanai. Paredzēta vienkāršai uzstādīšanai uz redzamām virsmām, ierīce atbalsta ekranēto vītā pāra (STP) vadu un ir piemērota lietošanai vietās, kur nepieciešams vai vēlams virsmas stiprinājums. Tā nodrošina datoru, klēpjdatoru, printeru, viedtelevizoru, spēļu konsoļu un citu Ethernet ierīču savienošanu, vienlaikus saglabājot saderību ar standarta Cat5e kabeļiem un tipisko Ethernet infrastruktūru.

Priekšrocības

Extralink EX.9649 piedāvā praktisku virsmas stiprinājuma formu, kas vienkāršo tīkla kontaktligzdu pievienošanu vai modernizēšanu bez sienu atvēršanas. Ar diviem RJ45 portiem un STP saderību kontaktligzda atbalsta sakārtotu kabeļu pārvaldību un uzlabotu EMI aizsardzību, ja tiek izmantoti ekranēti kabeļi. Dizains ir piemērots maziem birojiem, mājas tīkliem un instalācijām, kurām nepieciešams redzams stiprinājums, nodrošinot nemainīgu veiktspēju līdz Cat5e joslas platumam un atbalstot Power over Ethernet (PoE) ierīces, ja tiek izmantoti atbilstoši kabeļi un barošanas avoti.

Piemērots

• Tīkla kontaktligzdu pievienošanai uz sienām vai citām redzamām virsmām, kur sienas iekšējā elektroinstalācija nav iespējama
• Mazo biroju un mājas tīklu savienojumiem ar datoriem un perifērijas ierīcēm
• Ar PoE darbināmu ierīču, piemēram, piekļuves punktu, IP kameru vai VoIP tālruņu, savienošanai (ar saderīgu kabeļu un barošanas avotu)
• Cat5e tīkla posmu terminēšanai modernizētās vai pagaidu instalācijās

Galvenās specifikācijas

• Portu skaits: 2 × RJ45
• Kabeļa standarts: Cat5e saderīgs
• Atbalstītais kabeļa veids: Ekranētais vītais pāris (STP)
• Maksimālā nominālā frekvence: 100 MHz
• Stiprinājuma veids: Virsmas stiprinājuma korpuss uzstādīšanai pie sienas vai paneļa

Kā lietot

Uzstādiet ierīci uz tīras, līdzenas virsmas, izmantojot atbilstošas skrūves vai līmi, kas atbilst stiprinājuma caurumiem. Terminējiet katru Cat5e kabeli RJ45 keystone vai iespiedes modulī saskaņā ar T568A vai T568B elektroinstalācijas standartu, kā to prasa jūsu tīkls. Pārliecinieties, ka STP kabeļa ekrāns ir pareizi iezemēts, lai saglabātu ekranēšanas efektivitāti. Pēc terminēšanas un stiprināšanas pievienojiet tīkla ierīces RJ45 portiem, izmantojot savienotājkabeļus, un pārbaudiet savienojuma statusu un caurlaidspēju ar tīkla testēšanas rīkiem.

Ieteikumi

Izmantojiet 5.e kategorijas STP kabeļus un pareizu ekrāna zemējumu, lai samazinātu elektromagnētiskos traucējumus. Instalācijām, kurām nepieciešams PoE, pārbaudiet, vai augšupējais slēdzis vai inžektors atbalsta nepieciešamo jaudas klasi un vai kabeļa garums un kvalitāte atbilst PoE prasībām.
