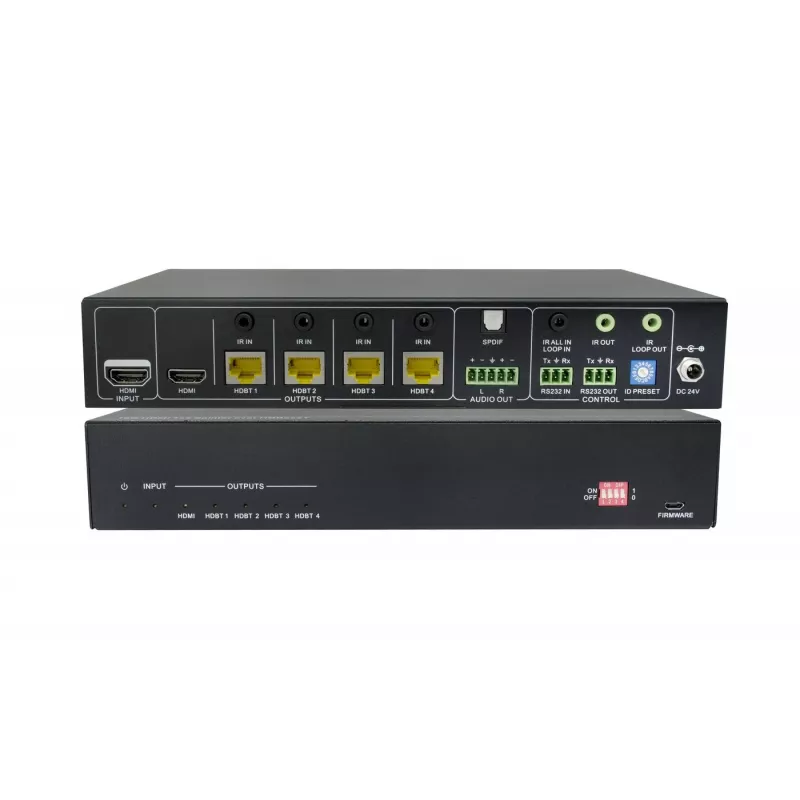

Vivolink VLHDBSP1X4V2 HDMI video sadalītājs 4x RJ-45 3840x2160

Vivolink VLHDBSP1X4V2 ir 4K HDBaseT HDMI video sadalītājs, kas izplata vienu HDMI ieeju uz četrām HDBaseT (RJ-45) izejām un vienu HDMI izeju. Tas atbalsta izšķirtspēju līdz 3840 x 2160 un pārraida HDMI signālus pa CAT kabeļiem līdz 70 m (230 pēdām) ar strāvas padevi pa kabeli (PoC). Ierīcei ir integrēts audio atdalītājs, un tā nodrošina IR un RS-232 caurlaides savienojumus tālvadības displeju vadībai. Ierīce ir ievietota metāla korpusā un izmanto maiņstrāvu 110–240 V ar 24 V izeju.

Priekšrocības

Sadalītājs nodrošina uzticamu 4K signāla izplatīšanu uz vairākiem displejiem, izmantojot standarta CAT kabeļus, samazinot nepieciešamību pēc gariem HDMI vadiem. Iebūvētais PoC vienkāršo uzstādīšanu, barojot saderīgus uztvērējus pa to pašu kabeli. Integrētā audio atdalīšana ļauj atsevišķi maršrutēt audio uz ārējām sistēmām bez papildu pārveidotājiem. IR un RS-232 caurlaide nodrošina centralizētu tālvadības displeju vadību no avota atrašanās vietas.

Piemērots

• Sapulču telpām un konferenču zālēm ar vairākiem ekrāniem
• Digitālo izkārtņu instalācijām mazumtirdzniecībā vai publiskās vietās
• Klasēm un auditorijām, kur nepieciešama centralizēta video izplatīšana
• AV instalācijām, kur nepieciešama tālvadība, izmantojot IR vai RS-232

Galvenās specifikācijas

• Modelis: Vivolink VLHDBSP1X4V2
• Ieejas/Izejas: 1× HDMI ieeja, 4× HDBaseT (RJ-45) izejas, 1× HDMI izeja
• Maksimālā izšķirtspēja: 3840 × 2160 (4K)
• Pārraides attālums: līdz 70 m / 230 pēdām pa CAT kabeli
• Barošana: maiņstrāvas ieeja 110–240 V, 24 V izeja; atbalsta PoC uztvērējiem
• Vadība: IR un RS-232 caurlaide
• Papildu funkcijas: iebūvēts audio atdalītājs; metāla korpuss
• MPN: VLHDBSP1X4V2; EAN: 5704174960546

Lietošana

Pievienojiet HDMI avotu sadalītāja HDMI ieejai un savienojiet līdz četrus displejus, izmantojot CAT kabeļus, kas terminēti HDBaseT (RJ-45) izejās; tuvumā esošam displejam ir pieejama vietējā HDMI izeja. Pārliecinieties, vai displeja galā esošie uztvērēji ir saderīgi ar HDBaseT un, ja nepieciešams, saņem strāvu, izmantojot PoC no sadalītāja. Pievienojiet ierīci maiņstrāvas tīklam (110–240 V) un pārbaudiet norādīto 24 V izeju. Izmantojiet IR vai RS-232 savienojumus, lai pārraidītu vadības signālus uz tālvadības displejiem. Konfigurējiet displeja izšķirtspēju avota ierīcē, lai atbilstu 3840 × 2160, kur nepieciešams.

Ieteikumi

Uzticamai 4K pārraidei izmantojiet augstas kvalitātes ekranētus CAT6 vai labākus kabeļus un ievērojiet norādīto 70 m garuma ierobežojumu. Pārbaudiet uztvērēju saderību ar Vivolink uztvērējiem, piemēram, VLHDMIMAT4X444-R, izvietojot HDBaseT galapunktus.
