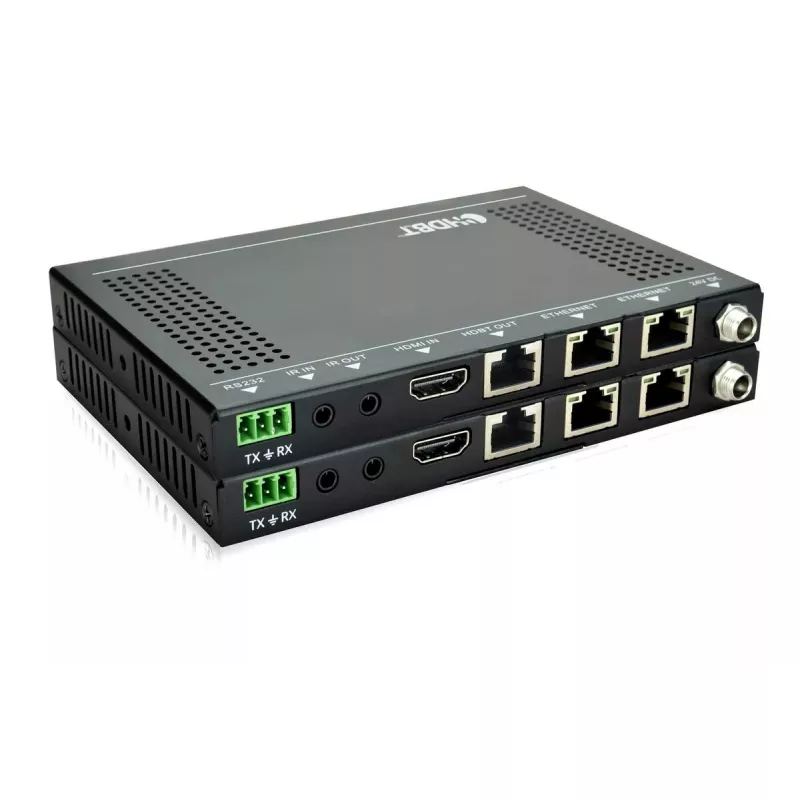

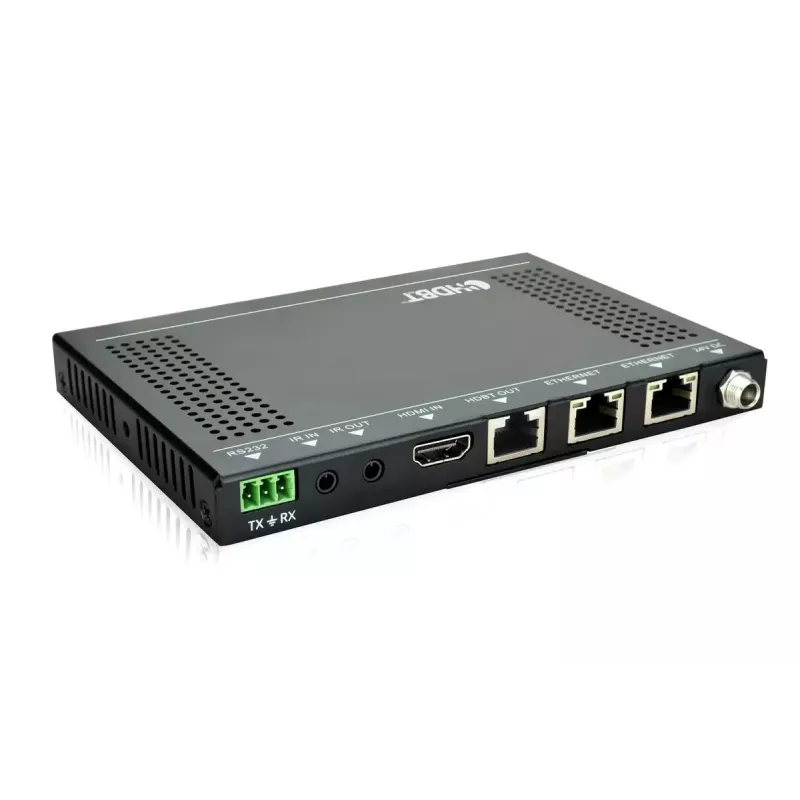

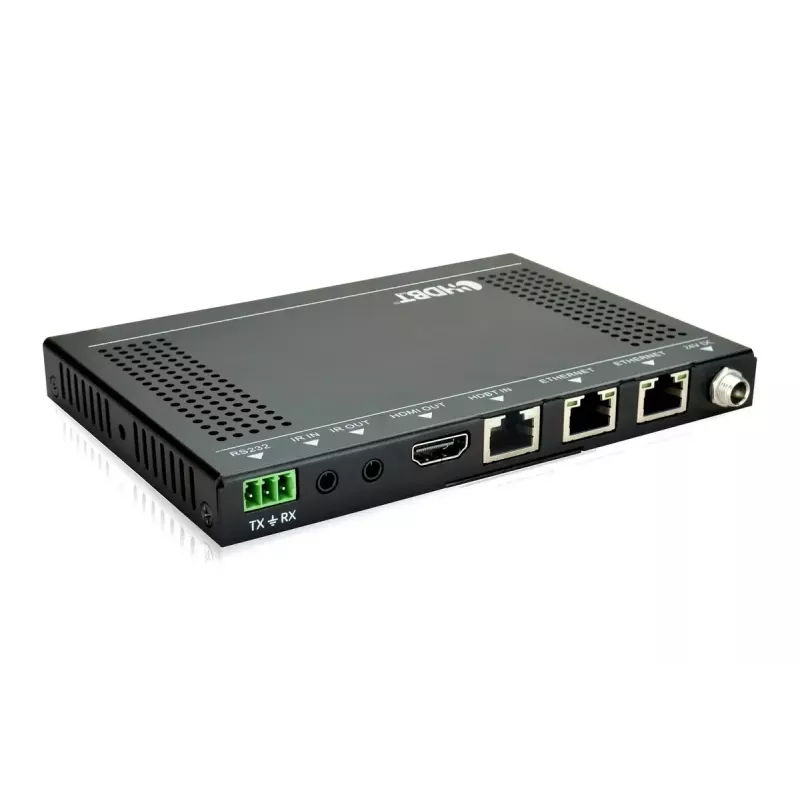

Vivolink VLHDMIEXT422 AV paplašinātājs AV raidītājs un uztvērējs Melns

VivoLink VLHDMIEXT422 ir AV raidītāja un uztvērēja komplekts, kas paredzēts HDMI, IR un RS232 vadības signālu pagarināšanai pa Cat5e kabeli. Divvirzienu PoC (Power over kabelis) sistēma atbalsta divvirzienu IR, RS232 un CEC vadību, ir saderīga ar HDCP 2.2 un to var darbināt no viena barošanas bloka. Tā atbalsta izšķirtspējas līdz 4096 x 2160 un ir paredzēta punkta-punkta instalācijām, kur AV un vadības signāli jāpārraida lielā attālumā.

Priekšrocības

VLHDMIEXT422 apvieno raidītāja un uztvērēja funkcionalitāti kompaktā komplektā un izmanto Cat5e kabeli HDMI signāla pagarināšanai lielos attālumos. PoC samazina kabeļu daudzumu, ļaujot vienam barošanas avotam darbināt abas ierīces. Ierīce atbalsta HDCP 2.2 un divvirzienu vadības signālus (IR un RS232), nodrošinot centralizētu displeju un avota aprīkojuma vadību. Tās maiņstrāvas ieejas diapazons (100–240 V) un iekļautais ierīču pāris padara to piemērotu dažādām instalācijas vidēm.

Piemērots

• Sapulču telpas un konferenču telpas
• Dzīvojamo telpu AV iestatījumi, kur displeji atrodas tālu no avotiem
• Digitālie reklāmas stendi un mazumtirdzniecības displeji
• Vadības sistēmu integrācijas, kurām nepieciešama RS232 un IR caurlaide

Galvenās specifikācijas

• Modelis: VivoLink VLHDMIEXT422
• Funkcija: HDMI paplašinātājs (raidītājs + uztvērējs)
• Maksimālā izšķirtspēja: 4096 x 2160 (4K)
• Kabeļa tips: Cat5e
• Vadības saskarnes: Divvirzienu IR, RS232, CEC
• HDCP: 2.2 saderīgs
• Barošana: PoC (Power over kabelis) iespējota; iekļauts viens barošanas bloks; maiņstrāvas ieeja 100–240 V; līdzstrāvas barošanas tips
• Attālums: punkts-punkts līdz 100 m pie 1080p, līdz 70 m pie 4K
• Komplektācija: ietver 2 ierīces (Tx un Rx)
• Izmēri (katrai): 184 x 159 x 152 mm (P x D x A)
• Zīmols: VivoLink; MPN: VLHDMIEXT422; EAN: 5706998971913

Lietošana

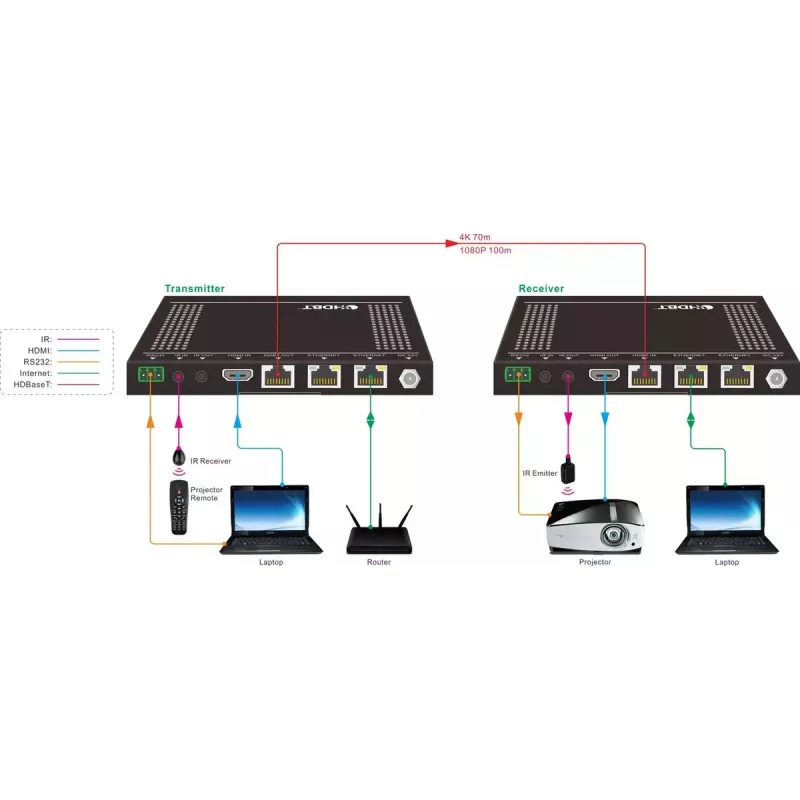

Savienojiet raidītāju ar HDMI avotu un uztvērēju ar displeju, izmantojot HDMI kabeļus. Savienojiet abas ierīces ar Cat5e kabeli, izmantojot norādītos RJ45 portus. Ja izmantojat PoC, pievienojiet komplektā iekļauto barošanas bloku norādītajai ierīcei; otra ierīce saņems strāvu pa kabeli. Pievienojiet IR raidītājus/uztvērējus un RS232 vadības līnijas atbilstoši tālvadības vai integrācijas ar vadības sistēmām prasībām. Pārliecinieties, ka avots un displejs atbalsta izvēlēto izšķirtspēju un ka HDMI kabeļi un Cat5e kabeļu sistēma ir pareizi terminēti.

Ieteikumi

Izmantojiet augstas kvalitātes Cat5e kabeļus un pareizu termināciju uzticamai signālu pārraidei. Attālumos, kas tuvojas maksimālajam diapazonam, pārbaudiet kabeļu kvalitāti un samaziniet EMI avotus. Pārraidot aizsargātu saturu, pārbaudiet HDCP saderību starp avotu un displeju.
