Vivolink VLHDMIMAT4X444 matrix switcher AV matrix switcher Built-in display 65 W

Vivolink VLHDMIMAT4X444 ir 4x4 HDBaseT AV matricas pārslēdzējs ar audio matricas funkcionalitāti, kas atbilst HDMI 2.0 un HDCP 2.2 standartiem. Tas atbalsta izšķirtspēju līdz 4K@60Hz 4:4:4 un HDR10, piedāvā četras spoguļotas HDMI izejas, kas savienotas pārī ar četrām HDBaseT izejām, un nodrošina mērogošanu uz leju no 4K uz 1080p HDMI izejās. Ierīce pārraida 4K signālus līdz 40 metru attālumam un 1080p signālus līdz 70 metru attālumam pa vienu CATx kabeli, un tā nodrošina 24 V PoC barošanu HDBaseT izejās, lai darbinātu saderīgus uztvērējus.

Priekšrocības

Pārslēdzējs integrē audio matricu ar četrām digitālajām SPDIF izejām un četrām analogajām L+R izejām audio izvadei no HDMI ieejām un HDBaseT izejām; SPDIF izejas arī atbalsta ARC no uztvērējiem. Tas atbalsta visaptverošu EDID pārvaldību un uzlabotu HDCP apstrādi, ietver skaļuma regulēšanu analogajām izejām un piedāvā vairākas vadības metodes, tostarp priekšējā paneļa pogas, RS232 (vietējo un caurlaides), IR (vietējo un caurlaides), CEC un TCP/IP ar iebūvētu grafisko saskarni. Metāla korpuss un kompakti, plauktam piemēroti izmēri padara to piemērotu profesionālām AV instalācijām.

Piemērots

• Profesionālām AV instalācijām, kur nepieciešama matricas video un audio sadale
• Konferenču telpām, klasēm un korporatīvajām sanāksmju telpām
• Digitālajām izkārtnēm un vairāku displeju iestatījumiem, izmantojot HDBaseT
• Vidēm, kur nepieciešama centralizēta vadība, izmantojot RS232, IR, CEC vai TCP/IP

Galvenās specifikācijas

• Modelis: Vivolink VLHDMIMAT4X444
• Ieejas/izejas: 4 HDMI ieejas, 4 spoguļotas HDMI izejas, 4 HDBaseT izejas
• Izšķirtspēja: līdz 4K@60Hz 4:4:4, HDR10; mērogošana uz leju līdz 1080p HDMI izejās
• HDBaseT diapazons: 4K līdz 40 m, 1080p līdz 70 m pa CATx
• PoC: 24 V HDBaseT izejās
• Audio: audio matrica ar 4 SPDIF izejām un 4 analogajām L+R izejām; SPDIF atbalsta ARC
• Vadība: priekšējais panelis, RS232 (vietējā un caurlaides), IR (vietējā un caurlaides), CEC, TCP/IP (iebūvēta grafiskā saskarne)
• Atbilstība: HDMI 2.0, HDCP 2.2
• Joslas platums: 18 Gbit/s; maksimālā izšķirtspēja 4096 x 2160
• Barošana: maiņstrāva 100–240 V, patēriņš 65 W
• Izmēri: 436,4 x 356,6 x 44 mm; Svars: 3,4 kg

Lietošana

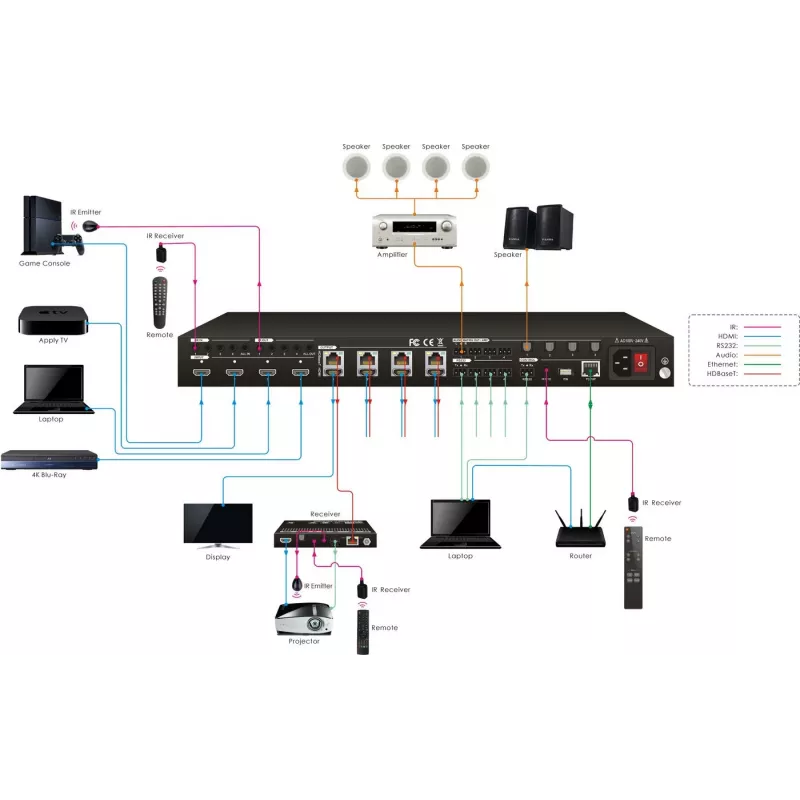

Pievienojiet līdz četrus HDMI avotus HDMI ieejām un pievienojiet displejus vai HDBaseT uztvērējus spoguļotajām HDMI un HDBaseT izejām. Izmantojiet CATx kabeļus, lai maršrutētu HDBaseT signālus, un, ja nepieciešams, izmantojiet 24 V PoC funkciju, lai no matricas barotu saderīgus uztvērējus. Konfigurējiet EDID un HDCP iestatījumus pēc vajadzības, lai nodrošinātu avota/displeja saderību, un izmantojiet priekšējā paneļa pogas, RS232, IR, CEC vai iebūvēto TCP/IP grafisko saskarni, lai maršrutētu signālus, iestatītu audio izvadi un regulētu skaļumu analogajām izejām.

Ieteikumi

Uzticamai liela attāluma pārraidei izmantojiet augstas kvalitātes ekranētus CAT6 vai CAT6a kabeļus un pārbaudiet uztvērēja saderību ar 24 V PoC. Ja sajaucat 4K un 1080p displejus, iestatiet EDID un mērogošanas uz leju opcijas atbilstoši zemākajai displeja iespējai, lai izvairītos no saskaņošanas problēmām.
