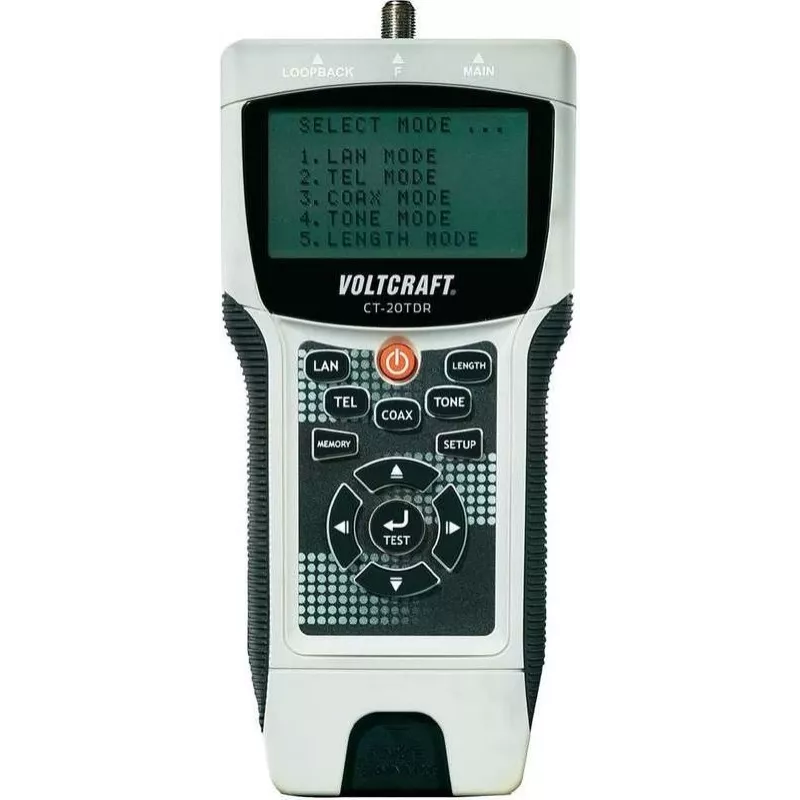

Voltcraft CT-20TDR TDR kabeļu testeris ar garuma mērīšanu, vadu kartēšanu, toņa ģeneratoru UTP/STP LAN, koaksiālajiem un telefona kabeļiem

Tīkla tehniķi un elektriķi bieži saskaras ar izaicinājumu ātri noteikt bojājumus uzstādītajos kabeļos — vai tas būtu pārtraukts vads CAT6 līnijā, īssavienojums koaksiālajā līnijā vai nepareizi savienota telefona ligzda. Voltcraft CT-20TDR izmanto laika domēna reflektometriju (TDR), lai precīzi noteiktu attālumu līdz bojājumam, novēršot minējumus un samazinot dīkstāvi. Šis rokas testeris apvieno vadu kartēšanas pārbaudi, garuma mērīšanu un toņa ģenerēšanu vienā izturīgā ierīcē, padarot to par būtisku rīku strukturētās kabeļu sistēmas uzstādītājiem, apkopes komandām un IT atbalsta darbiniekiem.

Galvenās specifikācijas

• Mērīšanas tehnoloģija: TDR (laika domēna reflektometrija) precīzai bojājumu atrašanai
• Atbalstītie kabeļu veidi: UTP/STP LAN (CAT3, CAT5, CAT5e, CAT6, CAT6a, CAT7), koaksiālie un telefona kabeļi
• Testa funkcijas: vadu kartēšana (pārtraukums, īssavienojums, krustojums, šķēlums, apgriezts, nepareizs savienojums), garuma mērīšana un bojājumu atrašana
• Garuma mērīšanas diapazons: līdz 600 m (2000 pēdas) ar precizitāti ±2% + 0,6 m (2 pēdas)
• Displejs: LCD ar fona apgaismojumu skaidriem rādījumiem vājā apgaismojumā
• Savienotāji: RJ45, BNC, RJ11/RJ12
• Papildu funkcijas: toņa ģenerators kabeļu izsekošanai un porta mirgošanas funkcija komutatora porta identificēšanai
• Barošana: 4x AA 1,5V baterijas (nav iekļautas) ar automātisku izslēgšanos
• Darba temperatūra: 0 līdz 50 °C; uzglabāšanas temperatūra: -10 līdz 60 °C
• Ietver tālvadības vienību vienas personas testēšanai

Kāpēc izvēlēties

CT-20TDR izceļas ar savu TDR iespēju, kas ne tikai pārbauda vadu kartējumu, bet arī mēra precīzu attālumu līdz bojājumam — funkcija, kas bieži trūkst pamata testeriem. Tā atbalsts plašam kabeļu veidu klāstam, tostarp CAT7 un koaksiālajiem, padara to daudzpusīgu gan datu, gan telekomunikāciju instalācijām. Displejs ar fona apgaismojumu un toņa ģenerators uzlabo lietojamību tumšās vai pārpildītās vadu skapjos, savukārt porta mirgošanas funkcija palīdz identificēt komutatora portus, neatvienojot kabeļus.

Ideāli lietošanas gadījumi

• Jaunu LAN instalāciju sertificēšana biroju ēkās vai datu centros
• Tīkla problēmu, ko izraisa kabeļu bojājumi, traucējummeklēšana
• Pārtraukumu vai īssavienojumu atrašana garos koaksiālajos kabeļos CCTV vai platjoslas vajadzībām
• Telefona vadu pārbaude dzīvojamās vai komerciālās telpās
• Profilaktiskā apkope strukturētās kabeļu sistēmās

Noderīgi zināt

Testeris mēra garumu metros vai pēdās, ko var izvēlēties izvēlnē. Tālvadības vienība ļauj testēt uzstādītos kabeļus no viena gala, ietaupot laiku garos posmos. Lai nodrošinātu vislabāko precizitāti, pārliecinieties, ka testējamais kabelis nav pievienots aktīvam aprīkojumam. Automātiskās izslēgšanās funkcija taupa baterijas darbības laiku uz vietas.
