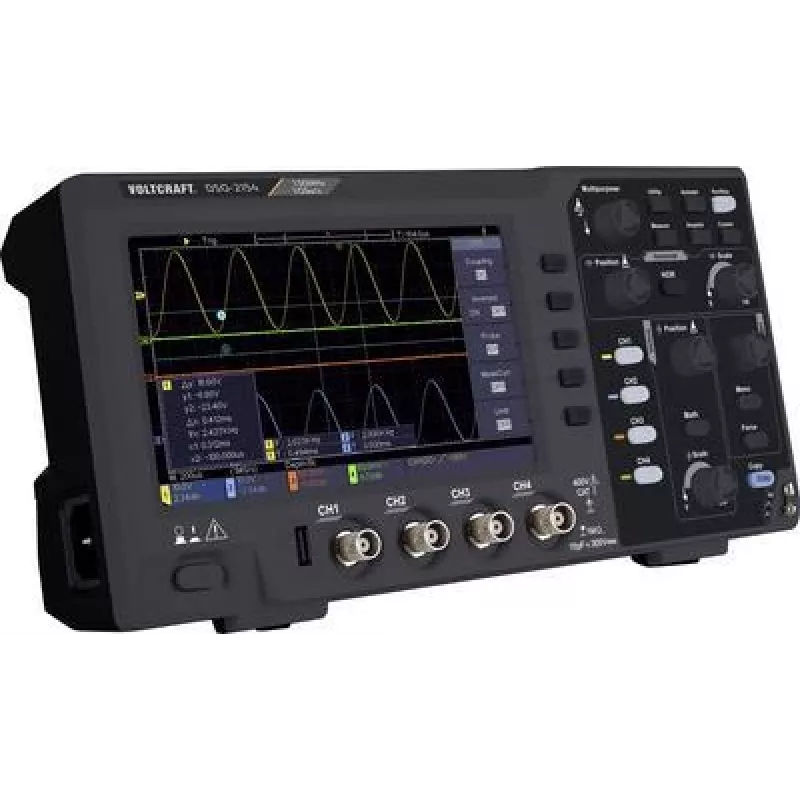

VOLTCRAFT DSO-2154 digitālais osciloskops 150 MHz 4 kanālu 1 GSa/s 80 kpts 8 bitu DSO VC-11954580

Sarežģītu elektronisko shēmu atkļūdošanai nepieciešama precīza daudzkanālu signālu analīze. VOLTCRAFT DSO-2154 digitālais atmiņas osciloskops nodrošina 150 MHz joslas platumu četros kanālos, uztverot ātrus pārejas procesus ar 1 GSa/s reāllaika paraugu ņemšanas frekvenci. Tā 7 collu krāsu displejs un 80 kpts atmiņas dziļums padara to par uzticamu laboratorijas biedru iegulto sistēmu izstrādē, jaudas elektronikā un mācību laboratorijās.

Kam tas paredzēts

Inženieriem, tehniķiem un pieredzējušiem hobijistiem, kuriem nepieciešams uzticams četru kanālu DSO jauktu signālu atkļūdošanai, protokolu analīzei vai viļņu formu dokumentēšanai. Tas ir piemērots gan pētniecības un izstrādes laboratorijām, gan universitāšu mācību videi, kur svarīgi ir precīzi mērījumi un USB savienojamība.

Galvenās iezīmes

• 150 MHz joslas platums un 1 GSa/s reāllaika paraugu ņemšana visos četros kanālos
• 80 kpts atmiņas dziļums ļauj uztvert garas signālu secības bez zudumiem
• 8 bitu vertikālā izšķirtspēja ar jutību no 5 mV/div līdz 5 V/div
• 7 collu TFT displejs (800 x 480 pikseļi) skaidrai viļņu formas apskatei
• 32 automātiskie mērījumi, tostarp frekvence, periods un pieauguma laiks
• Vairāki trigeru režīmi: mala, impulss, video, slīpums, alternatīvais un aiztures
• USB host un device porti datu eksportam un datora vadībai
• Kompakts izvietojums uz galda ar universālu 100–240 V AC barošanas ieeju

Specifikācijas

• Joslas platums: 150 MHz
• Kanāli: 4
• Reāllaika paraugu ņemšanas frekvence: 1 GSa/s
• Atmiņas dziļums: 80 kpts
• Vertikālā izšķirtspēja: 8 biti
• Pieauguma laiks: < 2,3 ns
• Ieejas pretestība: 1 MΩ || 15 pF
• Vertikālā jutība: 5 mV/div – 5 V/div
• Laika bāze: 5 ns/div – 1000 s/div
• Displejs: 7 collu krāsu TFT, 800 x 480 pikseļi
• Savienojamība: USB host, USB device
• Barošanas avots: 100–240 V AC, 50/60 Hz
• Produkta krāsa: melna

Padomi

Izmantojiet USB device portu ar datora programmatūru, lai saglabātu viļņu formas atskaitēm vai turpmākai analīzei. Augstfrekvences signāliem turiet zondes vadus īsus un izmantojiet 10x vājinājumu, lai samazinātu slodzi. Alternatīvais trigera režīms ir noderīgs, salīdzinot divus nesaistītus signālus dažādos kanālos.
