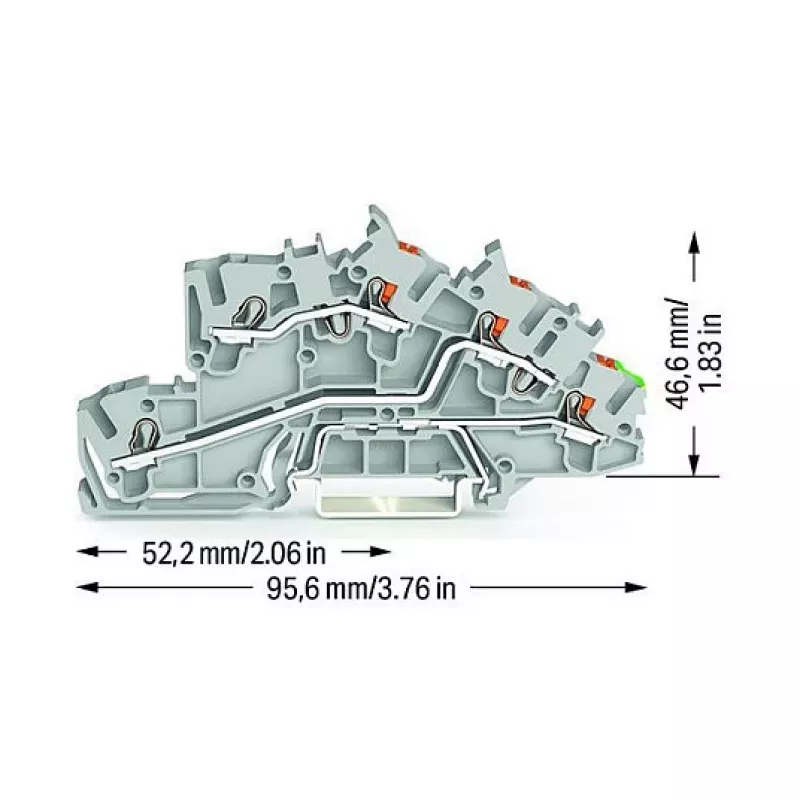

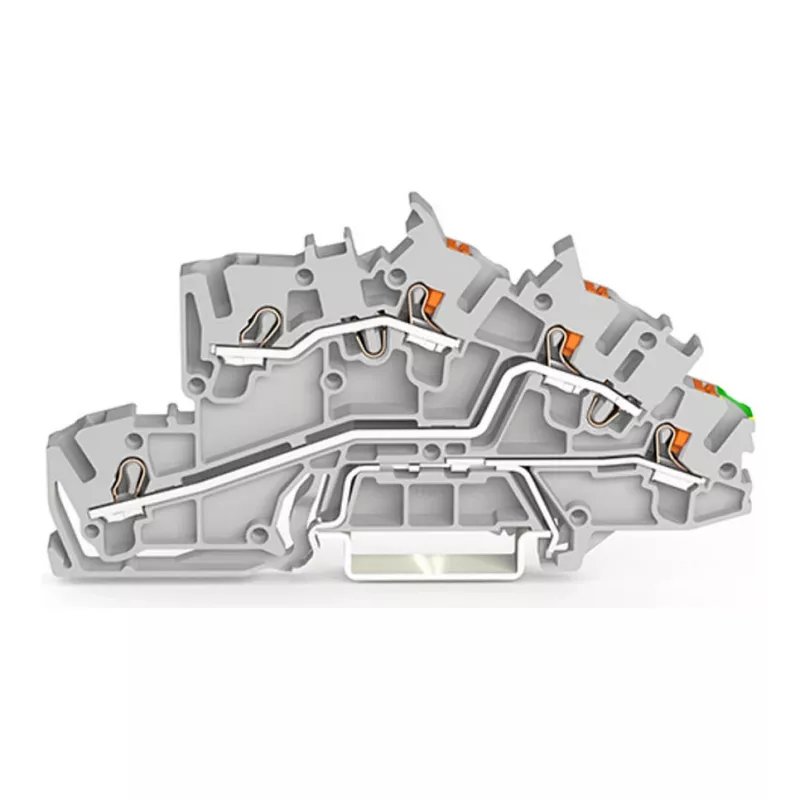

WAGO 2203-7545 trīsvadu instalācijas spaile ar spraudkontakta CAGE CLAMP, L/L/PE, pelēka/zaļi-dzeltena

Elektroinstalācijās vairāku vadītāju savienošana kompaktā telpā, vienlaikus nodrošinot skaidru atdalījumu starp fāzēm un aizsargzemējumu, ir pastāvīgs izaicinājums. WAGO 2203-7545 daudzlīmeņu instalācijas spaiļu bloks to atrisina, apvienojot L, L un PE savienojumus vienā DIN sliedē montējamā vienībā, nodrošinot drošu un sakārtotu vadu savienošanu sadales skapjos un vadības paneļos.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuriem nepieciešami uzticami, vietu taupoši spaiļu bloki ēku instalācijām, rūpnieciskām vadības sistēmām un iekārtu vadiem. Tas ir ideāli piemērots projektiem, kuros nepieciešama skaidra fāzes un aizsargzemējuma vadītāju atdalīšana vienā kompaktā modulī.

Galvenās īpašības

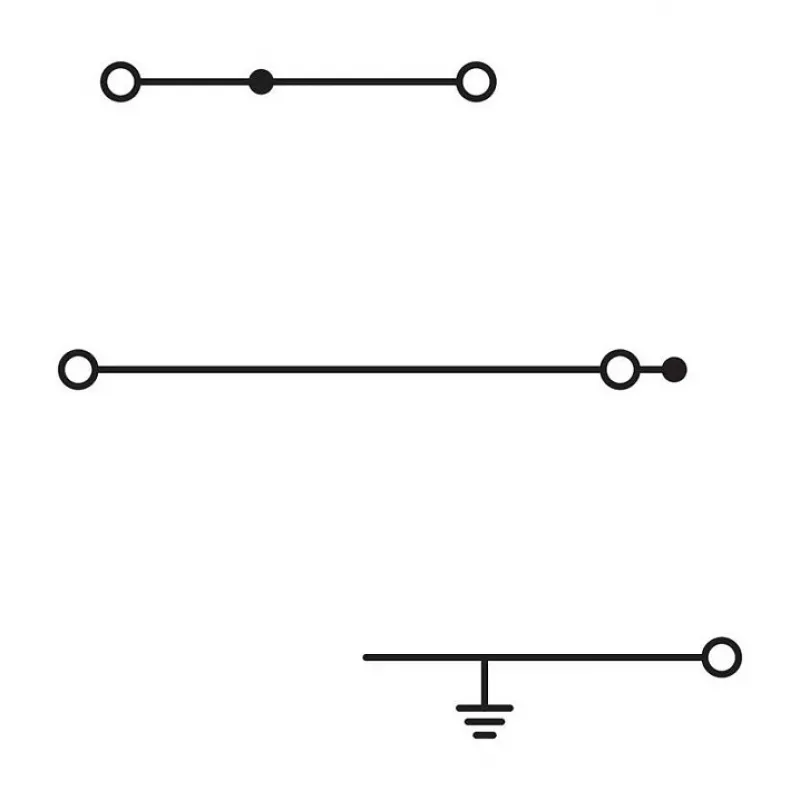

• 3 līmeņu dizains ar L/L/PE konfigurāciju kombinētam fāzes un zemējuma savienojumam
• Push-in CAGE CLAMP® tehnoloģija bezinstrumentu, vibrācijas izturīgiem savienojumiem
• Atbalsta masīvus un smalku dzīslu vadītājus no 0,25 līdz 4 mm² (22–12 AWG)
• Nominālais spriegums 400 V un strāva 32 A saskaņā ar EN 60947-7-1
• Kompakts pelēks korpuss ar zaļi-dzeltenu PE līmeni vieglai identificēšanai
• Uzspiežams uz standarta 35 mm DIN sliedēm (EN 60715)
• UL94 V-0 liesmu slāpējoša poliamīda izolācija

Specifikācijas

• Zīmols: WAGO
• Modelis: 2203-7545
• MPN: 2203-7545
• EAN: 4066966121995
• Tips: Daudzlīmeņu instalācijas spaiļu bloks
• Līmeņu skaits: 3
• Savienojuma punktu skaits: 6
• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Nominālais šķērsgriezums: 4 mm²
• Masīvu vadītāju diapazons: 0,25 – 4 mm² (22 – 12 AWG)
• Smalku dzīslu vadītāju diapazons: 0,25 – 4 mm² (22 – 12 AWG)
• Noņemšanas garums: 11 – 13 mm
• Nominālais spriegums: 400 V
• Nominālā strāva: 32 A
• Nominālais impulsa spriegums: 6 kV
• Piesārņojuma pakāpe: 3
• Izolācijas materiāls: Poliamīds (PA)
• Uzliesmojamības klase: UL94 V-0
• Montāža: DIN-35 sliede (35 x 15 / 35 x 7.5)
• Darba temperatūra: -35 līdz +85 °C
• Krāsa: Pelēks / Zaļi-dzeltens

Padomi

Lai nodrošinātu uzticamus push-in savienojumus, pārliecinieties, ka vadītāji ir noņemti līdz ieteicamajam garumam 11–13 mm un pilnībā ievietoti līdz galam. Lai noņemtu vadītājus vai strādātu ar smalku dzīslu vadiem bez uzgaļiem, izmantojiet standarta skrūvgriezi oranžās spiedpogas darbināšanai. Vienmēr pārbaudiet blakus esošo skrūvju spaiļu griezes momenta iestatījumus un ievērojiet vietējos elektroinstalācijas noteikumus attiecībā uz PE vadītāja šķērsgriezumu.
