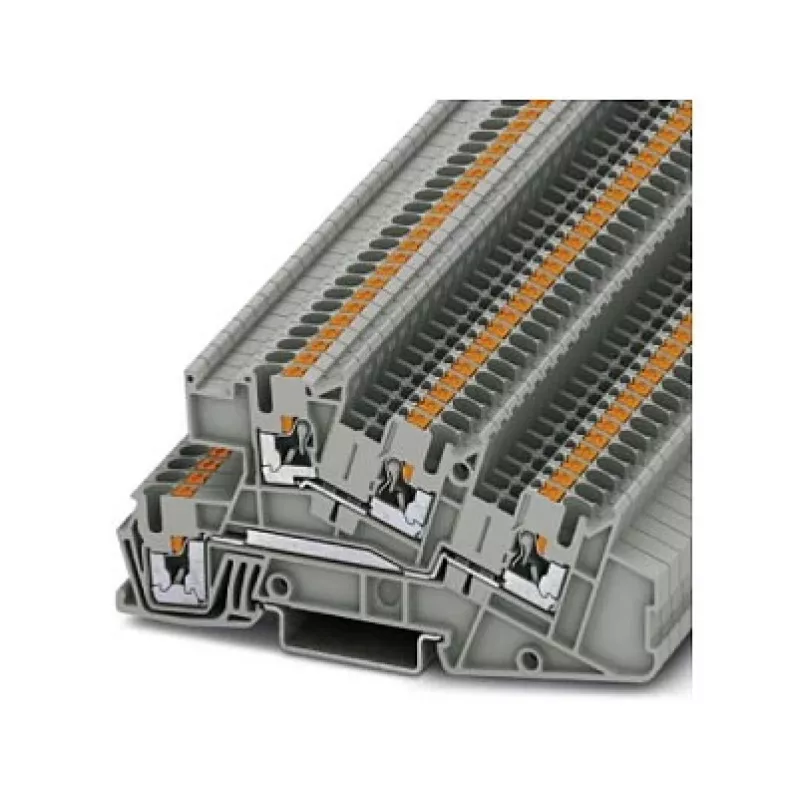

Phoenix Contact PTI 2,5-L/L instalācijas daudzlīmeņu spaiļu bloks, Push-in, 3 līmeņi, 24 A, 500 V, pelēks

Elektriķi un sadales skapju montētāji, kas strādā ar vadības skapjiem un ēku instalācijām, bieži vien nepieciešams sadalīt strāvu un signālus vairākos līmeņos, nezaudējot vietu vai skaidrību. Phoenix Contact PTI 2,5-L/L instalācijas daudzlīmeņu spaiļu bloks atbilst šai vajadzībai ar trim sakrautiem līmeņiem un sešiem push-in savienojuma punktiem kompaktā pelēkā korpusā. Tas montējas uz standarta DIN sliedēm NS 35/7,5 vai NS 35/15, padarot to tieši piemērotu mūsdienu sadales skapjiem un mašīnu elektroinstalācijai.

Galvenās specifikācijas

• Produkta veids: caurlaides spaiļu bloks instalācijas vadiem
• Savienojuma tehnoloģija: Push-in, bez instrumentiem cietiem vadītājiem
• Līmeņu skaits: 3; savienojumu skaits: 6
• Nominālais spriegums (IEC): 500 V; nominālā strāva (IEC): 24 A
• Nominālais šķērsgriezums: 2,5 mm²; cieto vadītāju diapazons: 0,14–4 mm²; elastīgo: 0,14–2,5 mm²; AWG 26–12
• Noņemšanas garums: 10 mm
• Krāsa: pelēka; izolācijas materiāls: poliamīds (PA), degtspēja UL 94 V0
• Darba temperatūra: -60 °C līdz +105 °C; piesārņojuma pakāpe 3; pārsprieguma kategorija III
• Standarti un apstiprinājumi: IEC 60947-7-1, UL, cUL, VDE, EAC

Kāpēc izvēlēties

Push-in tehnoloģija ievērojami samazina vadu savienošanas laiku: vienkārši ievietojiet attīrītu cieto vadītāju vai elastīgo vadītāju ar uzmavu, un atsperes skava to droši satver. Trīs līmeņu dizains ievieto sešus savienojuma punktus tikai dažu milimetru platumā, atbrīvojot vietu uz sliedes citiem komponentiem. Poliamīda korpuss ir bez halogēniem un liesmu slāpējošs atbilstoši UL 94 V0, tāpēc tas atbilst stingrām ugunsdrošības prasībām ēku instalācijās. Ar UL, cUL, VDE un EAC apstiprinājumiem šis spaiļu bloks ir pieņemts projektos visā Eiropā, Ziemeļamerikā un ārpus tām.

Ideāli lietošanas gadījumi

• Sadales skapji dzīvojamās un komerciālās ēkās
• Vadības skapji mašīnbūvei un automatizācijai
• Signālu un strāvas sadale HVAC un apgaismojuma sistēmās
• Esošu instalāciju modernizācija, kur vieta ir ierobežota
• Paneļu darbnīcas, kurām nepieciešama ātra, bezinstrumentu vadu savienošana liela apjoma montāžai

Noderīgi zināt

Spaiļu bloks ir daļa no Phoenix Contact PTI sērijas, kas pazīstama ar savu kompakto daudzlīmeņu dizainu un uzticamiem atsperu savienojumiem. Tas tiek piegādāts standarta pelēkā krāsā; citas krāsas var būt pieejamas pēc pieprasījuma. Vienmēr pārbaudiet maksimālo strāvu un spriegumu atbilstoši jūsu konkrētajam lietojumam un vietējiem elektroinstalācijas noteikumiem. Push-in mehānisms ir paredzēts cietiem vadītājiem vai elastīgiem vadītājiem ar uzmavām; smalkiem vadītājiem bez uzmavām izmantojiet skrūvgriezi, lai atvērtu skavu. Darba temperatūras diapazons no -60 °C līdz +105 °C ļauj izmantot skarbos apstākļos, bet faktiskais strāvas nomināls var samazināties augstākā apkārtējā temperatūrā.
