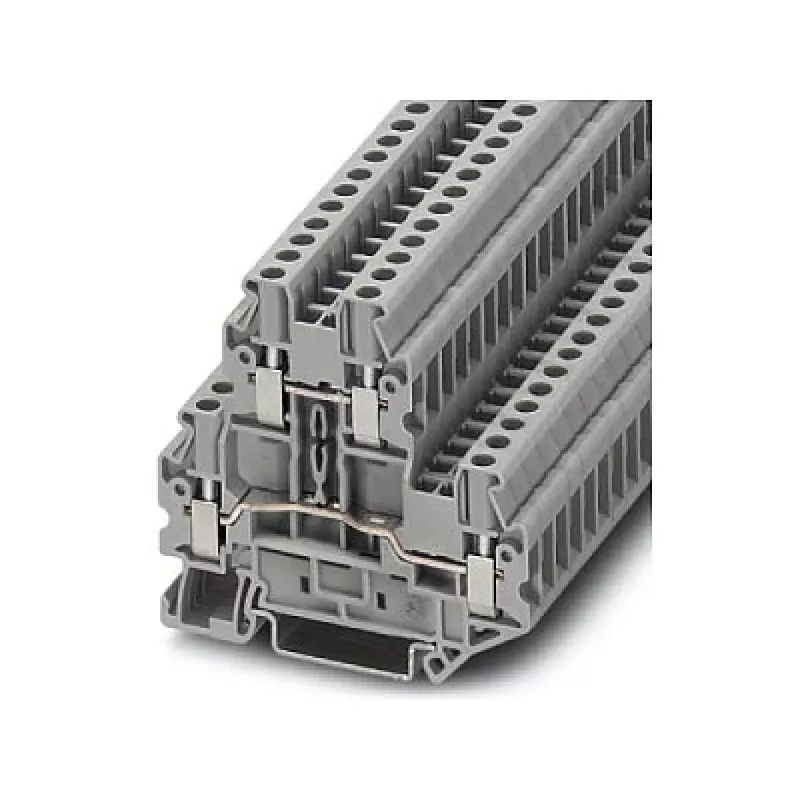

Phoenix 3044636 UTTB 2,5 divlīmeņu spaiļu bloks

Instalācijām, kur vieta ir ierobežota, bet savienojamības prasības joprojām ir augstas, Phoenix 3044636 UTTB 2,5 divlīmeņu spaiļu bloks nodrošina divus neatkarīgus potenciāla līmeņus vienā kompaktā korpusā. Šis dizains efektīvi dubulto vadu blīvumu uz DIN sliedes, nepalielinot aizņemto vietu, padarot to par praktisku izvēli vadības skapjiem un sadales paneļiem. Skrūvju savienojuma sistēma nodrošina uzticamu un bezapkopēju vadu nostiprināšanu cietiem un elastīgiem vadītājiem līdz 2,5 mm², savukārt pelēkā poliamīda izolācija atbilst UL 94 V0 degtspējas prasībām, nodrošinot paaugstinātu drošību.

Galvenās priekšrocības

• Divlīmeņu dizains: divi potenciāli vienā blokā, ietaupot vietu uz sliedes.
• Skrūvju savienojums ar M3 vītni, griezes moments 0,5–0,6 Nm drošai nostiprināšanai.
• Plašs vadītāju diapazons: 0,14–4 mm² cietiem, 0,14–2,5 mm² elastīgiem (AWG 26–12).
• Nominālais spriegums 500 V / 24 A (IEC), piesārņojuma pakāpe 3.
• Montāža uz standarta DIN sliedes NS 35/7,5 vai NS 35/15.
• Izolācijas materiāls: poliamīds (PA), degtspējas klase UL 94 V0.

Izmantošana ikdienā

Elektriķi novērtē vienkāršu vadu pieslēgšanu: noņemiet 9 mm izolācijas, ievietojiet vadītāju un pievelciet skrūvi līdz norādītajam griezes momentam. Divlīmeņu izvietojums uztur vadu kārtību un pieejamību, samazinot defektu meklēšanas laiku. Bloka kompaktie izmēri ļauj blīvi izvietot komponentus, un izturīgais PA korpuss iztur mehānisko slodzi un termiskos ciklus, kas raksturīgi rūpnieciskajā vidē.

Pilnas specifikācijas

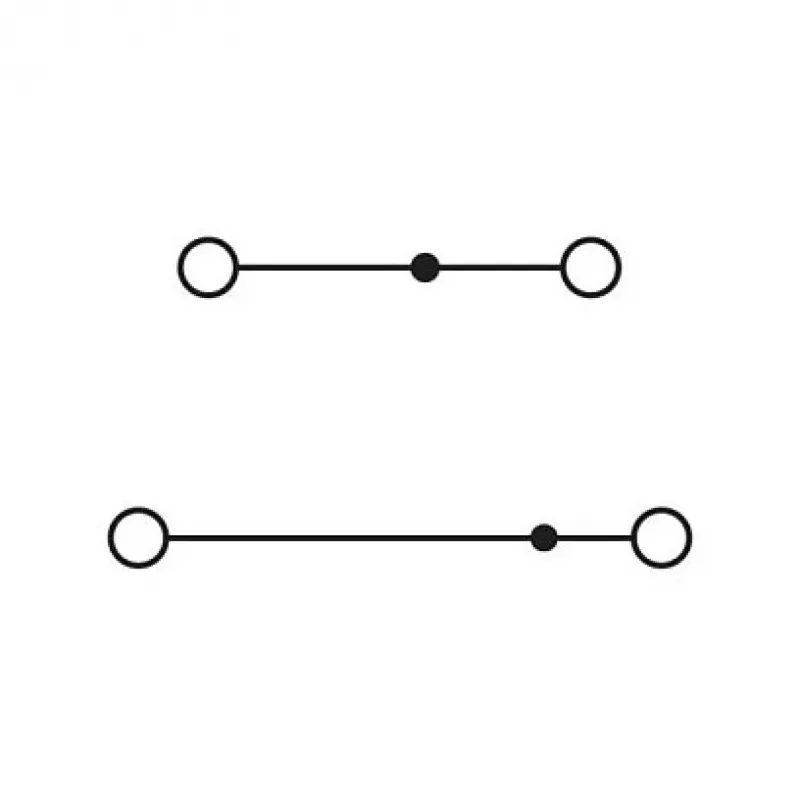

• Tips: Divlīmeņu spaiļu bloks
• Līmeņu skaits: 2
• Savienojumu skaits: 4
• Potenciālu skaits: 2
• Savienojuma metode: Skrūvju savienojums
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 24 A
• Nominālais šķērsgriezums: 2,5 mm²
• Vadītāja šķērsgriezums cietiem: 0,14–4 mm²
• Vadītāja šķērsgriezums elastīgiem: 0,14–2,5 mm²
• AWG diapazons: 26–12
• Izolācijas noņemšanas garums: 9 mm
• Skrūves vītne: M3
• Pievelkšanas griezes moments: 0,5–0,6 Nm
• Montāžas veids: DIN sliede NS 35/7,5, NS 35/15
• Krāsa: Pelēka
• Izolācijas materiāls: PA (poliamīds)
• Degtspējas klase: UL 94 V0
• Piesārņojuma pakāpe: 3

Nobeigums

Izstrādāts uzticamībai un vietas efektivitātei, Phoenix 3044636 UTTB 2,5 ir uzticama izvēle profesionālām elektroinstalācijām, kur nepieciešami kompakti un blīvi vadu risinājumi.
