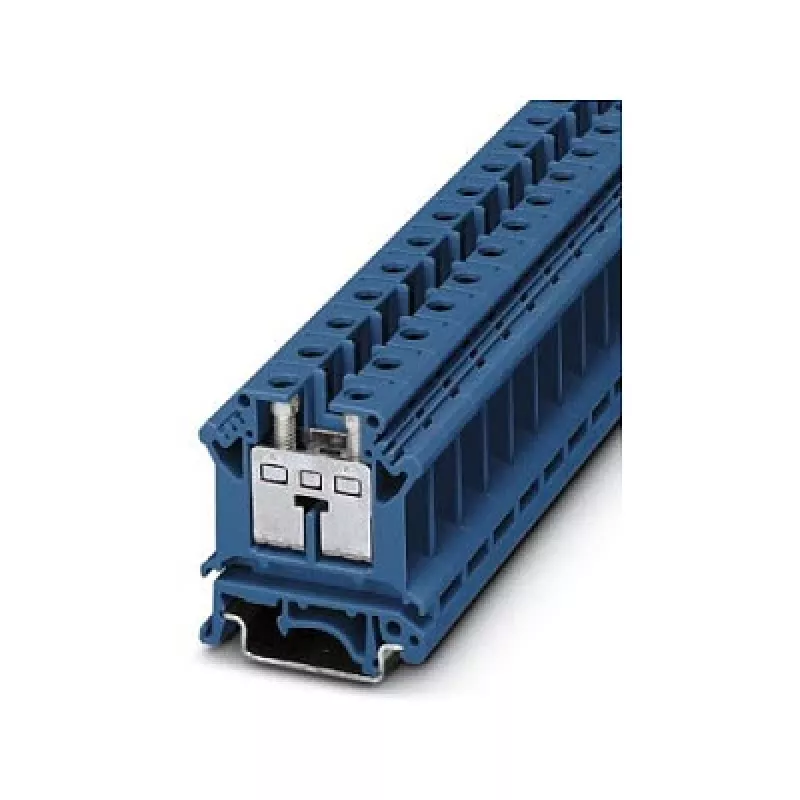

Phoenix 3006205 UIK 16 BU caurlaides spaiļu bloks, zils, 16 mm², skrūvju savienojums, DIN sliedei

Phoenix 3006205 UIK 16 BU ir caurlaides spaiļu bloks, kas paredzēts uzticamiem elektriskiem savienojumiem uz DIN sliedes. Šis zilais skrūvju spailes bloks nodrošina vadītāju šķērsgriezumus no 0,5 līdz 16 mm² (AWG 20 līdz 6) un atbalsta nominālo strāvu 76 A pie nominālā sprieguma 1000 V, padarot to piemērotu prasīgiem rūpnieciskiem lietojumiem.

Priekšrocības

Pateicoties skrūvju savienojuma tehnoloģijai, UIK 16 BU nodrošina gāzi necaurlaidīgu, vibrācijas izturīgu savienojumu. Poliamīda korpuss piedāvā izcilu izolāciju un atbilst UL 94 V-0 degtspējas prasībām. Tā kompaktais dizains ļauj blīvi izvietot vadus, savukārt plašais darba temperatūras diapazons no -60 °C līdz 105 °C garantē veiktspēju skarbos apstākļos.

Piemērots

• Caurlaides vadiem vadības skapjos un sadales kārbās
• Rūpnieciskām iekārtām un sadales iekārtām
• Sadales paneļiem un barošanas avotiem

Galvenās specifikācijas

• Spaiļu tips: caurlaides spaiļu bloks
• Savienojums: skrūvju savienojums, 2 savienojumi
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 76 A
• Vadītāja šķērsgriezums: 0,5 – 16 mm² ciets/elastīgs
• AWG stieples izmērs: 20 – 6
• Noņemšanas garums: 12 mm
• Skrūves vītne: M4, pievilkšanas griezes moments 1,5 – 1,8 Nm
• Montāža: DIN sliede NS 35/7,5 vai NS 35/15
• Darba temperatūra: -60 °C līdz 105 °C
• Korpusa materiāls: poliamīds, liesmu slāpējošs UL 94 V-0
• Krāsa: zila

Ieteikumi

Lai sasniegtu optimālu veiktspēju, izmantojiet piemērotu skrūvgriezi ar pareizu griezes momenta iestatījumu (1,5 – 1,8 Nm) un noņemiet vadītāju līdz ieteicamajam garumam 12 mm. Pārliecinieties, ka spaiļu bloks ir droši piestiprināts pie DIN sliedes.
