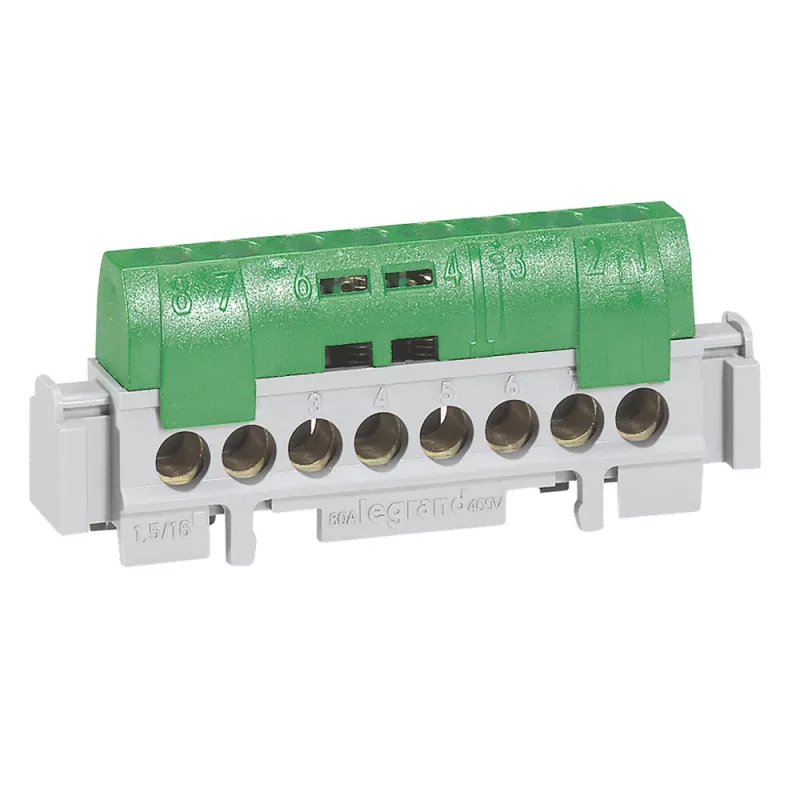

Legrand 004832 spaile

Legrand 004832 spaile ir zemējuma (PE) savienotājs, kas paredzēts drošai un standartiem atbilstošai elektriskajai zemēšanai. Tas tiek piegādāts gatavs lietošanai ar nepievilktām skrūvēm un atbilst IEC 60998-2-1 prasībām. Kompaktais izolētais bloks nodrošina astoņus savienojuma punktus vadiem ar šķērsgriezumu no 1,5 līdz 16 mm², un to var uzstādīt uz DIN sliedes ar universālo balstu (kat. nr. 0 048 11) vai uz 12 x 2 mm plakana stieņa. Izstrādājuma funkcionālais garums ir aptuveni 75 mm, un tas ir zaļā krāsā, lai norādītu uz zemējumu/PE.

Priekšrocības

Spaile atbalsta vadu šķērsgriezumus līdz 16 mm² un pieļauj līdz 100 A (ar 25 mm² ievadi) vai 80 A (ar 16 mm² ievadi) pie 400 V~, nodrošinot spēcīgu strāvas nestspēju zemēšanas lietojumos. Tā tiek piegādāta gatava uzstādīšanai, vienkāršojot elektroinstalācijas darbus, un tās atbilstība IEC 60998-2-1 nodrošina savietojamību ar standarta elektroinstalācijām. Zaļā krāsa skaidri identificē zemējuma spaili.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet spaili uz DIN sliedes, izmantojot norādīto universālo balstu (kat. nr. 0 048 11), vai piestipriniet to pie 12 x 2 mm plakana stieņa. Ievietojiet vadus astoņos savienojuma punktos, ievērojot vadu izmēru ierobežojumus (1,5–16 mm²). Pievelciet skrūves, lai nostiprinātu vadus — ņemiet vērā, ka izstrādājums tiek piegādāts ar nepievilktām skrūvēm. Pārliecinieties, ka zemējuma vadi ir pievienoti saskaņā ar vietējiem elektroinstalācijas noteikumiem un ka montāža tiek veikta ar atslēgtu strāvu.

Ieteikumi

Izmantojiet spaili tikai aizsargzemējuma savienojumiem; pārbaudiet vadu šķērsgriezumu un pievilkšanas griezes momentu saskaņā ar uzstādīšanas vadlīnijām. Augstas strāvas zemēšanai, kur izmanto 25 mm² vadus, pārliecinieties, ka elektroinstalācija un aizsargierīces ir paredzētas 100 A pie 400 V~. Ievērojiet vietējos elektriskos noteikumus un veiciet uzstādīšanu ar kvalificētu elektriķi.
