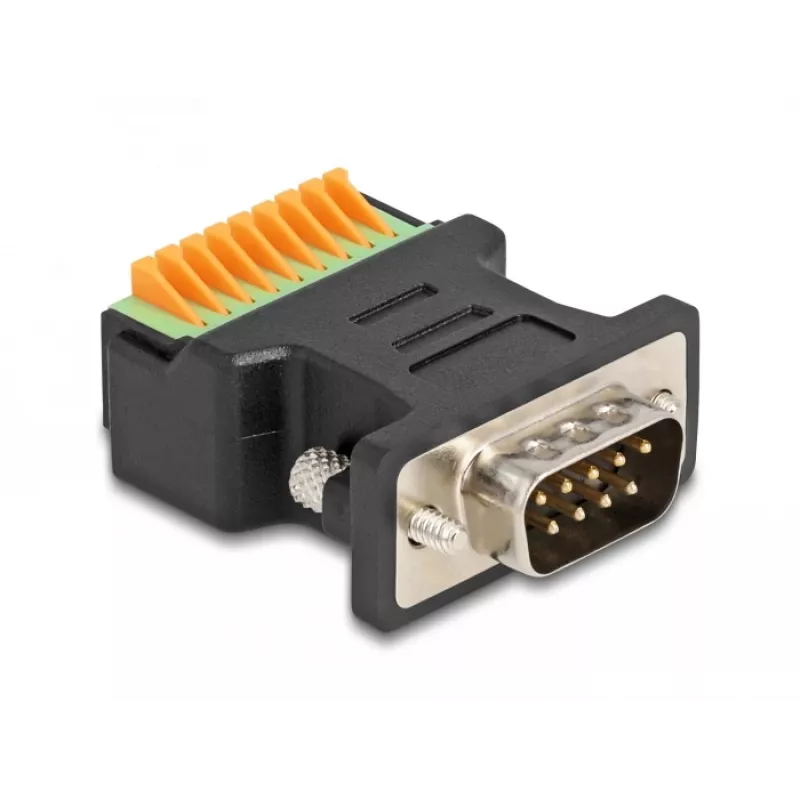

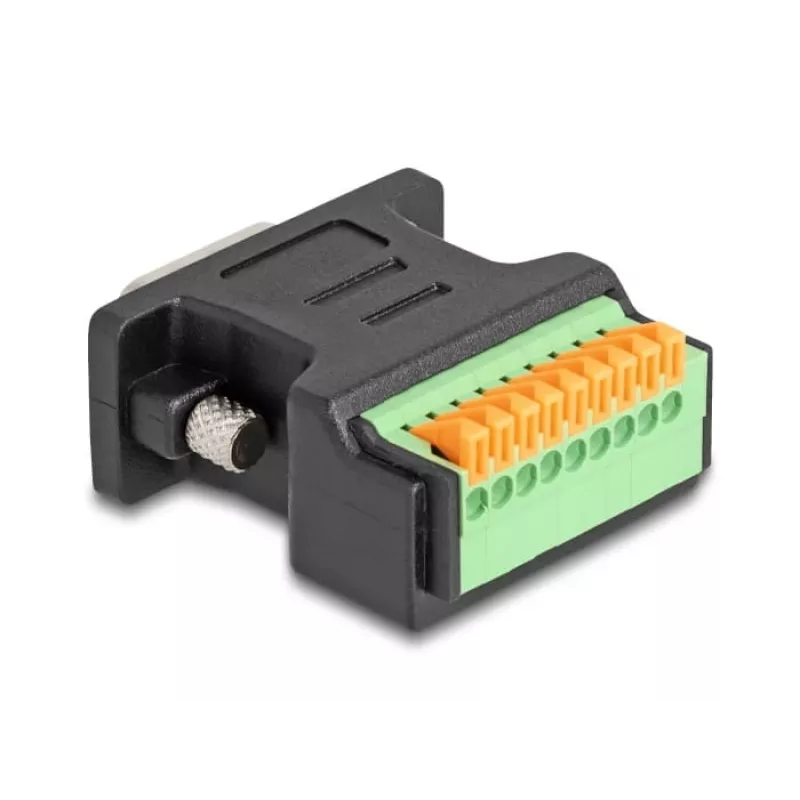

DeLOCK D-Sub 9 vīrišķā spraudņa uz spaiļu bloka adapteris ar spiedpogu

DeLOCK D-Sub 9 vīrišķā spraudņa uz spaiļu bloka adapteris ar spiedpogu nodrošina ātru nokodinātu vītu vadu savienošanu ar D-Sub 9 vīrišķo interfeisu. Adapterim ir 9 kontaktu spaiļu bloks, kas savienojas ar standarta D-Sub 9 vīrišķo savienotāju, un spiedpogas mehānisms savienojuma fiksēšanai vai atbrīvošanai. Tas paredzēts testēšanas iekārtām un rūpnieciskiem lietojumiem, kur nepieciešama bezinstrumentu, pagaidu vai daļēji pastāvīga savienošana.

Priekšrocības

Šis adapteris nodrošina bezinstrumentu nokodinātu vītu vadu pievienošanu, samazinot uzstādīšanas laiku testēšanas vai prototipēšanas laikā. Spiedpogas fiksācijas mehānisms garantē drošu kontaktu un vieglu atbrīvošanu, kad nepieciešamas izmaiņas. Tā kompaktais D-Sub 9 vīrišķā spraudņa formas faktors un melnais korpuss padara to saderīgu ar standarta D-Sub pieslēgvietām, vienlaikus saglabājot zemu profilu iekārtu statīvos vai testēšanas stendos.

Piemērots

• Pagaidu savienojumiem ierīču testēšanas un atkļūdošanas laikā
• Prototipēšanai un laboratoriju elektroinstalācijai, kur nepieciešamas biežas izmaiņas
• Rūpniecisko vadības vai signālu vadu savienošanai, izmantojot D-Sub 9 interfeisus

Galvenās specifikācijas

• 1. savienotājs: D-Sub 9 kontaktu (vīrišķais)
• 2. savienotājs: 9 kontaktu spaiļu bloks nokodinātam vītam vadam
• Fiksācija: spiedpogas atbrīvošanas mehānisms
• Krāsa: melna
• Zīmols: DELOCK, MPN: 66558, EAN: 4043619665587

Lietošana

Noņemiet izolāciju no vadu galiem līdz ieteicamajam garumam spaiļu atverēm. Nospiediet adaptera spiedpogu, lai atvērtu spaiļu skavas, ievietojiet katru nokodināto vadu attiecīgajā spailes caurumā, pēc tam atlaidiet spiedpogu, lai skava nostiprinātu vadu. Visbeidzot, savienojiet D-Sub 9 spraudni ar atbilstošo sievišķo pieslēgvietu, lai izveidotu elektrisko savienojumu.

Ieteikumi

Izmantojiet adapteri ar atbilstoša izmēra nokodinātiem vītiem vadiem un pārliecinieties, ka savienojumi atbilst pievienoto iekārtu sprieguma un strāvas parametriem. Lai nodrošinātu drošu darbību rūpnieciskā vidē, pārbaudiet, vai vadi ir stingri iespīlēti, un izvairieties no pārmērīgas mehāniskās slodzes uz adapteri vai kabeli.
