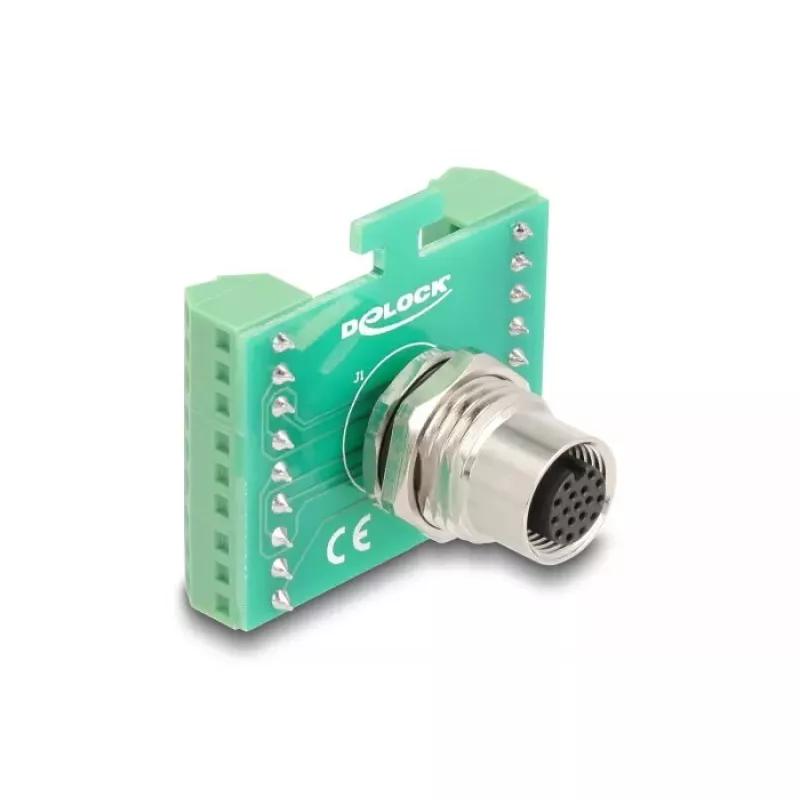

DeLOCK M12 pārsūtīšanas moduļa adapteris, 17 kontaktu A-kodēta sievišķā pieslēgvieta uz 18 kontaktu spaiļu bloku

DeLOCK M12 pārsūtīšanas moduļa adapteris nodrošina vienkāršu savienojumu starp ierīcēm ar M12 A-kodētiem sievišķajiem savienotājiem un elektriskajām ķēdēm, izmantojot 18 kontaktu spaiļu bloku. Adapterim vienā pusē ir 17 kontaktu M12 A-kodēta sievišķā saskarne, bet otrā – 18 kontaktu noņemams spaiļu bloks, piedāvājot kompaktu risinājumu instalācijām, kur ir ierobežota vieta. Tā kompaktie izmēri (38,9 mm × 41,9 mm × 34,3 mm) un zaļais korpuss padara to piemērotu integrēšanai vadības skapjos un automatizācijas sistēmās.

Priekšrocības

Adapteris nodrošina drošu un uzticamu signālu vadu savienošanu starp ierīcēm ar M12 savienojumu un spaiļu bloku shēmām bez instrumentu nepieciešamības savienotāju pārveidošanai. Tā kompaktais formas faktors vienkāršo montāžu šaurās vietās, piemēram, sadales skapjos. Noņemamais spaiļu bloks ļauj viegli veikt vadu pieslēgšanu un apkopi, savukārt A-kodētais 17 kontaktu M12 sievišķais savienotājs nodrošina savietojamību ar standarta rūpniecisko kabeļu instalāciju.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Ēku automatizācijai un vadības skapjiem
• Iekārtu I/O vadu pieslēgumiem un sensoru/izpildmehānismu savienojumiem
• Prototipēšanai un vadības paneļu montāžai

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 60660
• EAN: 4043619606603
• Savienotājs A: M12 A-kodēta sievišķā, 17 kontakti
• Savienotājs B: 18 kontaktu noņemams spaiļu bloks
• Izmēri: 38,9 mm (P) × 41,9 mm (D) × 34,3 mm (A)
• Krāsa: Zaļa
• Daudzums iepakojumā: 1

Lietošana

Uzstādiet adapteri vēlamajā vietā vadības skapī vai uz paneļa. Ievietojiet un nostipriniet 18 kontaktu vadus noņemamajā spaiļu blokā saskaņā ar jūsu sistēmas elektroinstalācijas shēmu, pēc tam pievienojiet spaiļu bloku adaptera korpusam. Pievienojiet M12 A-kodēto vīrišķo kabeli no savas ierīces 17 kontaktu M12 sievišķajam savienotājam, līdz tas nofiksējas. Pirms sistēmas ieslēgšanas pārbaudiet nepārtrauktību un pareizu vadu savienojumu.

Ieteikumi

Izmantojiet adapteri vidē, kas atbilst pievienoto ierīču specifikācijām. Nodrošiniet pareizu kontaktu piešķiri un pievelciet visus savienojumus ar ražotāja ieteikto griezes momentu. Nepakļaujiet pārmērīgam mitrumam vai kodīgām vielām, ja vien netiek veikti papildu aizsardzības pasākumi.
