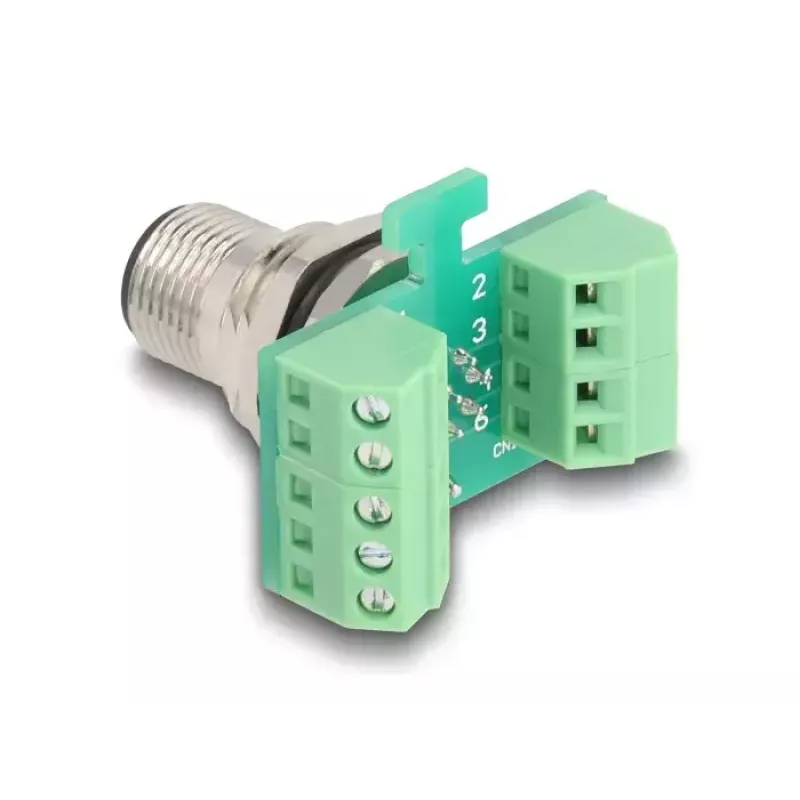

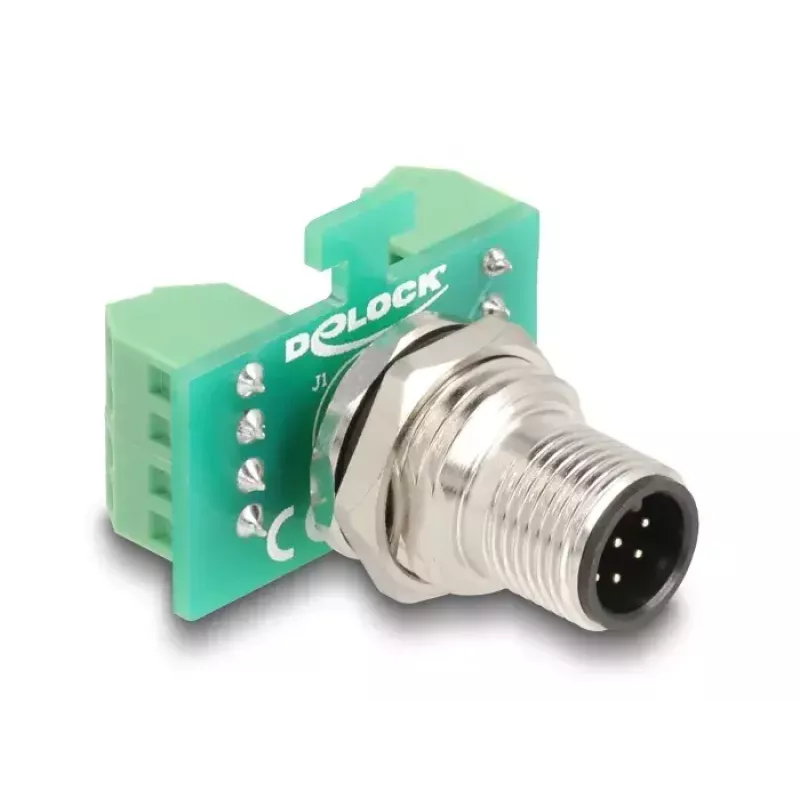

DeLOCK M12 pārejas moduļa adapteris, 8 kontaktu A-kodēts vīrišķais savienotājs uz 9 kontaktu spaiļu bloku

DeLOCK M12 pārejas moduļa adapteris nodrošina vienkāršu un uzticamu savienojumu starp ierīcēm ar M12 A-kodētu 8 kontaktu vīrišķo savienotāju un elektriskajām ķēdēm, kas pieslēgtas pie 9 kontaktu spaiļu bloka. Tā kompaktais zaļais korpuss ir paredzēts rūpnieciskām vidēm un vadības skapjiem, kur nepieciešams stabils interfeiss.

Priekšrocības

Adapteris pārveido M12 A-kodētu 8 kontaktu vīrišķo saskarni uz 9 kontaktu noņemamu spaiļu bloku, nodrošinot ērtu vadu pievienošanu un drošus skrūvspaiļu savienojumus signāla vai barošanas līnijām. Tā kompaktie izmēri ļauj to uzstādīt ierobežotā telpā, piemēram, sadales skapjos, un standartizētā M12 saskarne nodrošina saderību ar daudziem rūpnieciskiem sensoriem, izpildmehānismiem un lauka ierīcēm.

Piemērots

• Rūpnieciskās automatizācijas iekārtām
• Ēku automatizācijas sistēmām
• Vadības skapjiem un sadales iekārtām
• Sensoriem un izpildmehānismiem ar M12 A-kodētiem savienotājiem

Galvenās specifikācijas

• Savienotājs A: M12 A-kodēts, 8 kontaktu, vīrišķais
• Savienotājs B: 9 kontaktu noņemams spaiļu bloks
• Krāsa: zaļa
• Zīmols: DELOCK, MPN: 60664, EAN: 4043619606641

Lietošanas instrukcija

Pievienojiet M12 A-kodēto 8 kontaktu vīrišķo savienotāju atbilstošajai kontaktligzdai ierīcē. Pievienojiet vadus 9 kontaktu spaiļu blokam, ievietojot vadītājus attiecīgajos spaiļu pozīcijās un nostiprinot tos ar spaiļu skrūvēm. Pirms ķēdes ieslēgšanas pārliecinieties, ka kontaktu piešķirums atbilst jūsu ierīces elektroinstalācijas shēmai.

Ieteikumi

Adapteris ir paredzēts lietošanai iekštelpās sausā, aizsargātā vidē, piemēram, vadības skapjos; izvairieties no ilgstošas mitruma vai kodīgas atmosfēras iedarbības. Pārbaudiet elektroinstalāciju un pievelciet spaiļu skrūves līdz ieteicamajam griezes momentam atbilstoši jūsu uzstādīšanas praksei, lai uzturētu drošu kontaktu.
