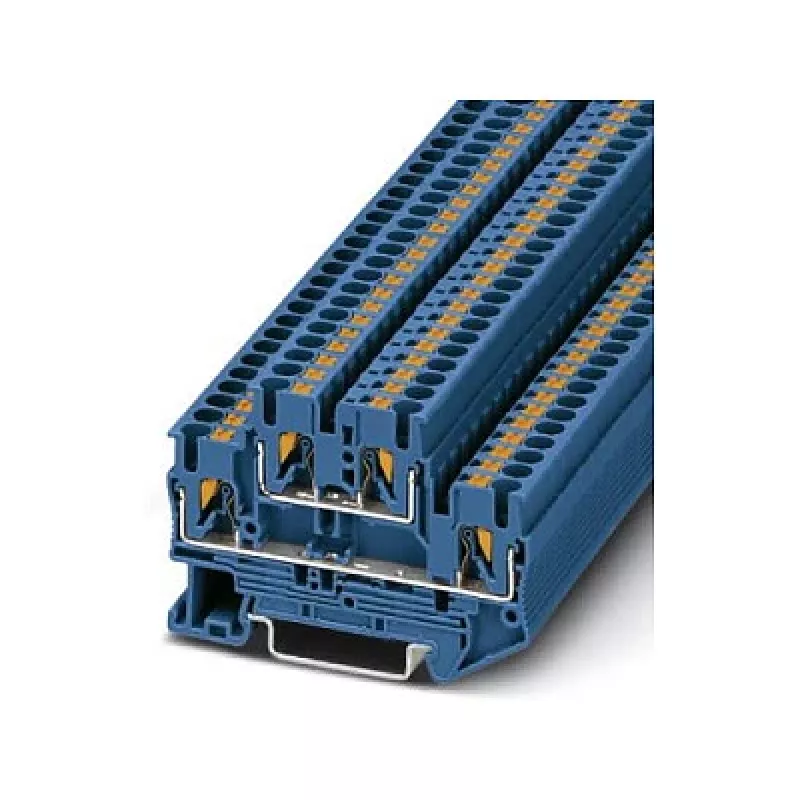

Phoenix 3210570 PTTB 2,5 BU divlīmeņu iespraužams spaiļu bloks

Vadības skapjos un sadales kārbās vieta vienmēr ir ierobežota, un vadu blīvums nepārtraukti palielinās. Phoenix 3210570 PTTB 2,5 BU divlīmeņu spaiļu bloks risina šo problēmu, sakraujot divus savienojuma līmeņus viena standarta spaiļu bloka nospiedumā. Tā push-in tehnoloģija ļauj ievietot cietus vai dzīslu vadus ar uzgaļiem tieši — bez instrumentiem, bez griešanās, bez pazaudētām skrūvēm — tādējādi paneļu būve kļūst ātrāka un uzticamāka. Zilais korpuss skaidri identificē to kā neitrālo vai speciālās funkcijas spaiļu bloku, savukārt kompaktais dizains atstāj vairāk vietas citiem komponentiem uz DIN sliedes.

Kam tas paredzēts

Šis spaiļu bloks ir paredzēts elektrisko paneļu montētājiem, iekārtu ražotājiem un apkopes tehniķiem, kuriem nepieciešams maksimāli palielināt vadu blīvumu, nezaudējot lietošanas ērtumu. Tas ir piemērots rūpnieciskām vadības sistēmām, ēku automatizācijai un jebkurai lietojumprogrammai, kur divas atsevišķas shēmas jāpievieno minimālā telpā. Ja strādājat ar 2,5 mm² vadītājiem uz NS 35 DIN sliedēm un novērtējat bezinstrumentālu vadu savienošanu, šis bloks lieliski iederēsies jūsu darba plūsmā.

Galvenās īpašības

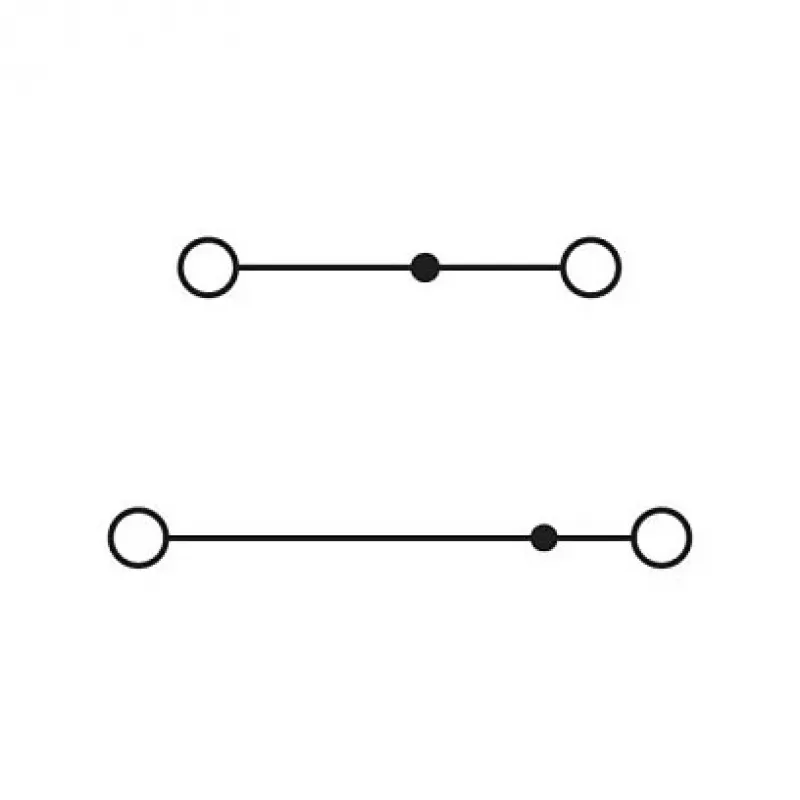

• Divlīmeņu dizains: divi neatkarīgi savienojuma līmeņi vienā kompaktā korpusā, dubultojot vadu blīvumu.
• Push-in savienojums: ievietojiet cietus vai dzīslu vadus ar uzgaļiem tieši — nav nepieciešams skrūvgriezis, samazinot montāžas laiku.
• Četri savienojuma punkti: divi katrā līmenī, katrs pieņem vadus no 0,14 līdz 4 mm² (ciets) vai 0,14 līdz 2,5 mm² (dzīslu).
• Zils korpuss: standarta krāsa neitrālajiem vai speciālās funkcijas spaiļu blokiem, atvieglojot ātru identifikāciju.
• Augstas kvalitātes izolācija: poliamīds (PA) ar UL 94 V0 degtspējas klasi drošībai un izturībai.
• Plašs temperatūras diapazons: darbojas no -60 °C līdz 105 °C, piemērots skarbām vidēm.
• Globālie sertifikāti: IEC, UL, CSA, VDE, EAC — nodrošinot atbilstību dažādos tirgos.

Specifikācijas

• Zīmols: Phoenix Contact
• Modelis: PTTB 2,5 BU
• MPN: 3210570
• EAN: 4046356418997
• Tips: Divlīmeņu spaiļu bloks
• Savienojuma metode: Push-in
• Krāsa: Zila
• Nominālais šķērsgriezums: 2,5 mm²
• Līmeņu skaits: 2
• Savienojumu skaits: 4 (2 katrā līmenī)
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 22 A
• Vadu izmērs (ciets): 0,14 - 4 mm² (26 - 12 AWG)
• Vadu izmērs (dzīslu): 0,14 - 2,5 mm² (26 - 12 AWG)
• Montāža: NS 35/7,5 un NS 35/15 DIN sliede
• Korpusa materiāls: Poliamīds (PA)
• Degtspējas klase: UL 94 V0
• Noņemšanas garums: 10 mm
• Darba temperatūra: -60 °C līdz 105 °C
• Piesārņojuma pakāpe: 3
• Aizsardzības klase: IP20
• Standarti: IEC 60947-7-1, UL, CSA, VDE, EAC

Padomi

Izmantojot dzīslu vadus, vienmēr uzlieciet uzgaļus, lai nodrošinātu drošu push-in savienojumu un novērstu dzīslu lūzumu. Cietiem vadītājiem vienkārši noņemiet 10 mm izolācijas un iespiediet tieši — atsperes mehānisms stingri satver. Lai atbrīvotu vadu, nospiediet integrēto oranžo spiedpogu ar nelielu skrūvgriezi. Uzstādiet bloku uz standarta NS 35 DIN sliedes; tas uzsnāp bez instrumentiem. Augstas vibrācijas vidē pārbaudiet, vai push-in savienojums atbilst jūsu īpašajām prasībām, jo skrūvju spailes ekstremālos gadījumos var nodrošināt lielāku noturību.
