Kabeļu savienotāju adapteris InLine 92505B — pārveidotājs savienotāja dzimuma maiņai

Laika ietaupījums uzstādīšanas laikā: Skrūvju spaiļu bloks 8 vadiem plus ekrānam nodrošina ātru, bezlodēšanas vadu savienošanu – ar instrumentu, izmantojot plakanas galvas skrūvgriezi ≤ 2,5 mm, piemērots 16–26 AWG.
Integrēta RJ45 saskarne strukturētai instalācijai: Standartizētā RJ45 ligzda (8P8C) taisnā dizainā ļauj tieši pieslēgt tīkla komponentes – ideāli piemērota testēšanas stendiem, servisa darbiem vai digitālajām vadības ierīcēm.

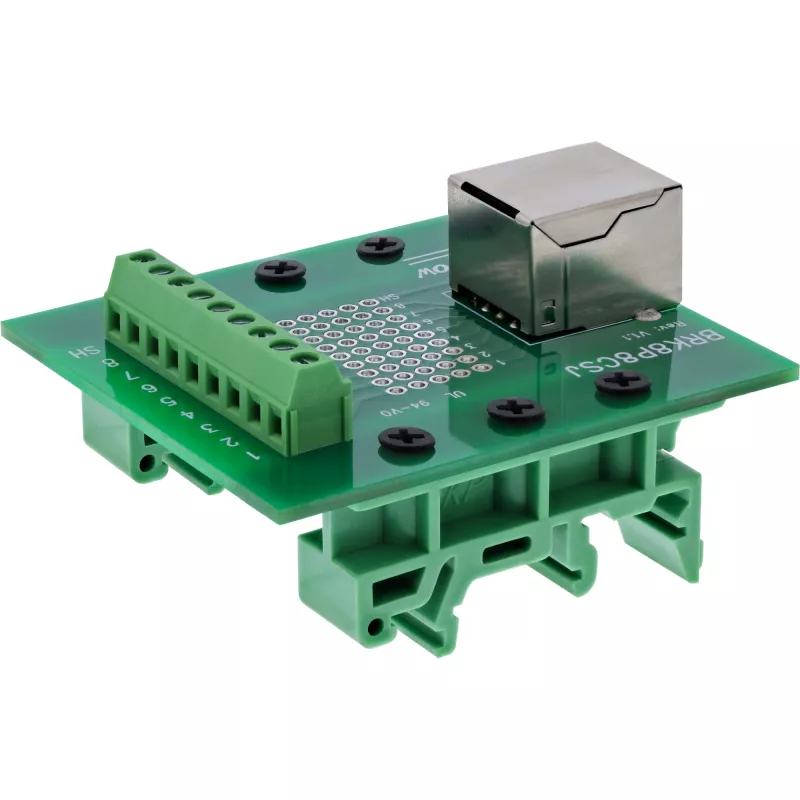

Vietu taupoša montāža uz DIN sliedes: Korpuss ir sagatavots DIN montāžas sliedēm un nodrošina standartiem atbilstošu, vietu taupošu uzstādīšanu vadības skapī.
Daudzpusīga izmantošana rūpniecībā: Piemērots tīkla diagnostikai, mašīnu komunikācijai, iegultajām sistēmām, vadības tehnoloģijām vai testa iestatījumiem ar Ethernet pieslēgumu.
Augsta signāla kvalitāte: Izolācijas pretestība ≥ 10 MΩ pie 300 V līdzstrāvas un nominālā strāva 1,0 A uz kontaktu nodrošina uzticamu un drošu datu pārraidi – pat pie ilgstošas slodzes rūpnieciskā vidē.

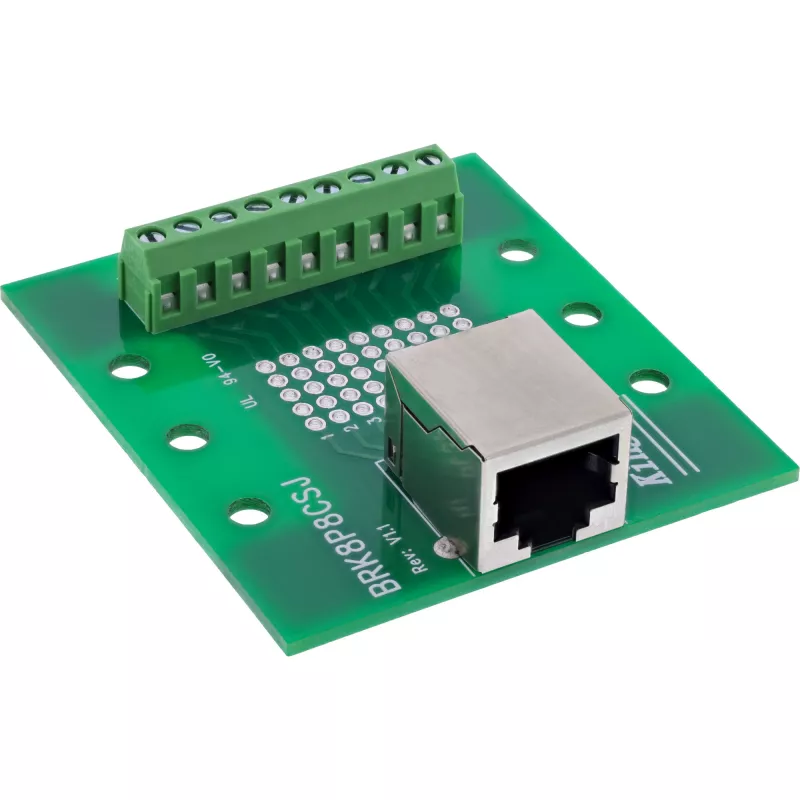

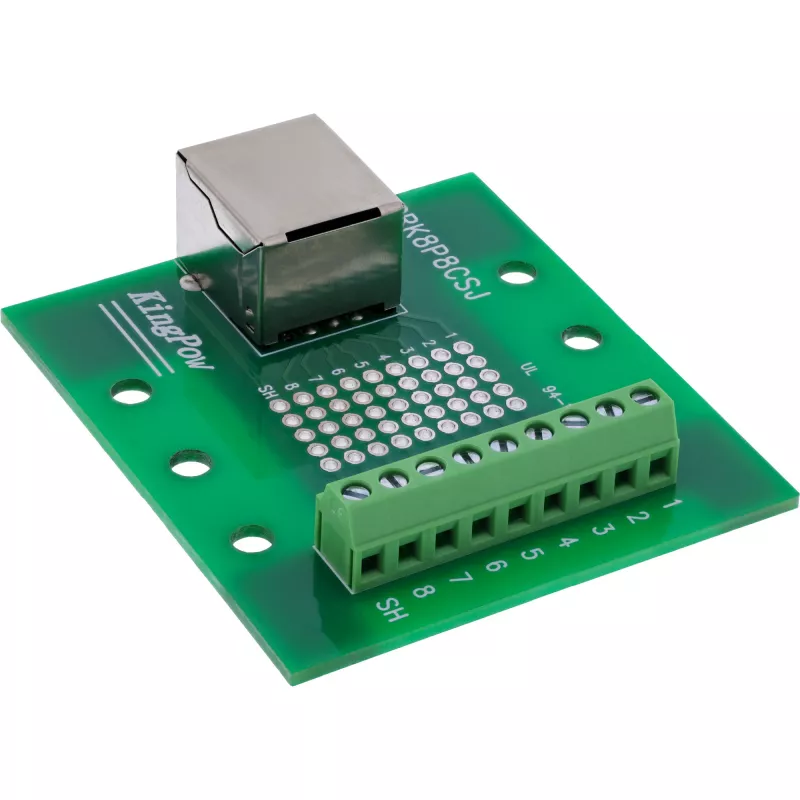

InLine® RJ45 spaiļu bloks ar taisnu ligzdu un sānu skrūvju spaiļu rindu ļauj strukturēti pieslēgt Ethernet signālus vadības skapjos, testēšanas laukos vai laboratorijās. Pastāvīgi uzstādītā RJ45 ligzda (8P8C) ir tieši savienota ar 9 kontaktu skrūvju spaili – 8 vadi plus ekrāns.

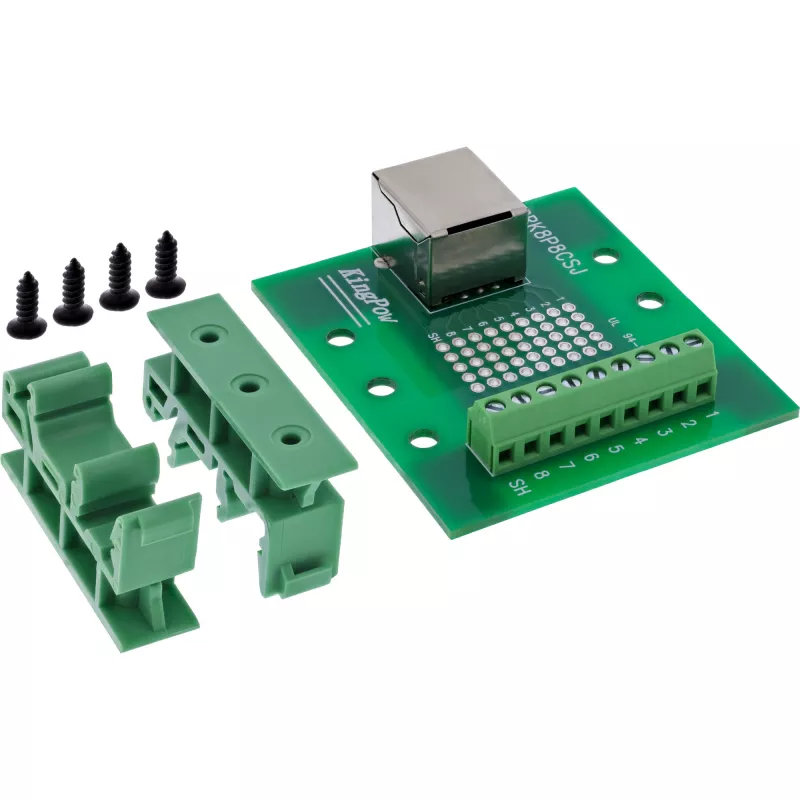

Spaiļu rinda atbalsta vadus diapazonā no 16 līdz 26 AWG, un to ir viegli pieslēgt ar plakanu skrūvgriezi ≤ 2,5 mm. Iepriekš uzmontētais DIN sliedes klipsis ļauj moduli ātri un droši integrēt montāžas sliedēs. Izturīgais dizains un pārbaudītā aizsardzība pret īssavienojumu un nepareizu pieslēgšanu padara adapteri ideāli piemērotu rūpnieciskiem lietojumiem.

RJ45 saskarne: 8P8C ligzda (taisna versija)
Skrūvju spaiļu bloks: 9 spailes (8 signāli + ekrāns), 5,0 mm solis, ar spiedplāksni
Pieslēguma diapazons: 16–26 AWG
Aktivizēšana: Ar plakanas galvas skrūvgriezi ≤ 2,5 mm
Nominālā strāva: 1,0 A uz kontaktu
Maks. darba spriegums: 100 V starp diviem signāliem
Izolācijas pretestība: ≥ 10 MΩ pie 300 V līdzstrāvas
Darba temperatūra: –20 °C līdz +70 °C
Izolācijas slānis: EVA izolācija apakšpusē
Montāža: Sagatavota DIN cepures sliedei
Izmēri: apm. 60 × 54 × 17 mm (P × A × D)

InLine 92505B. Savienotājs(-i): RJ45 8P8C / Spaiļu bloks 9 spailes, Produkta krāsa: Zaļa, Savienotāja dzimums: Sievišķais/Sievišķais. Atbilstības sertifikāti: RoHS, TÜV zīme. Svars: 19 g, Platums: 54 mm, Dziļums: 60 mm. Daudzums iepakojumā: 1 gab., Iepakojuma tilpums: 100 cm³. Izcelsmes valsts: Taivāna

Kā lietot

Uzmontējiet moduli uz standarta DIN cepures sliedes, izmantojot iepriekš uzmontēto klipsi. Noņemiet izolāciju un sagatavojiet vadus 16–26 AWG diapazonā, ievietojiet katru dzīslu attiecīgajā skrūvju spailē un nostipriniet ar plakanas galvas skrūvgriezi (≤ 2,5 mm), izmantojot spiedplāksni. Pievienojiet standarta taisnu RJ45 spraudni 8P8C ligzdā, lai izveidotu savienojumu. Ievērojiet vadu secību un ekrāna pievienošanu, lai saglabātu signāla integritāti.

Ieteikumi

Uzticamai darbībai izmantojiet norādītajā temperatūras diapazonā (–20 °C līdz +70 °C), nodrošiniet, lai savienojumi nepārsniegtu 1,0 A uz kontaktu, un ievērojiet pareizu pāru/vadu piešķiršanu un ekranēšanas praksi. Uzstādiet uz iezemētas DIN sliedes un pēc uzstādīšanas pārbaudiet instalāciju ar atbilstošu tīkla testēšanas aprīkojumu.
