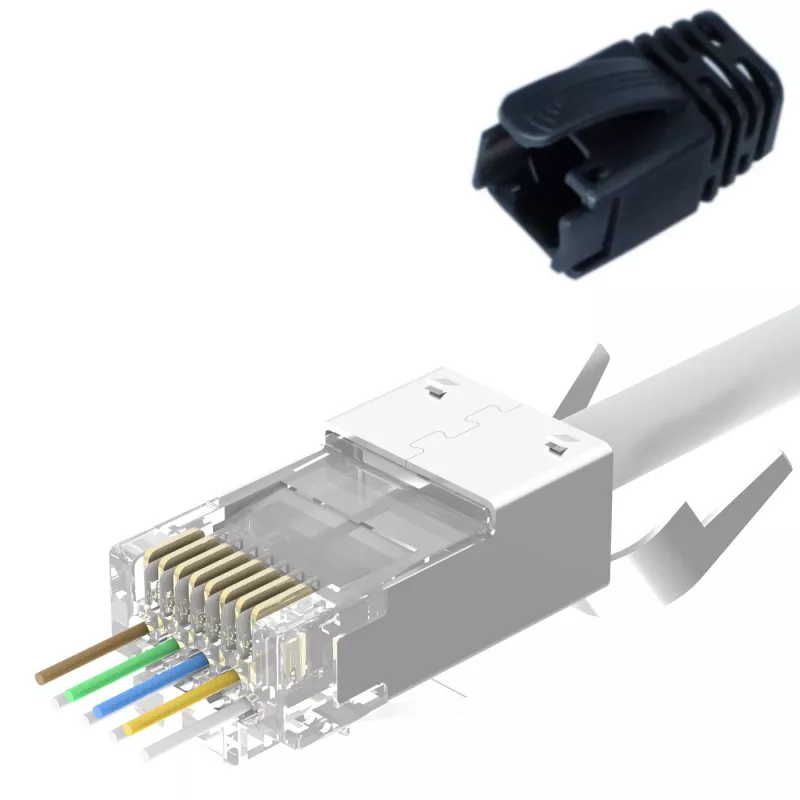

Lanview LVN125311 vadu savienotājs

Lanview LVN125311 vadu savienotājs ir paredzēts S/UTP Cat.6A un Cat.7 kabeļu ar lielāku vadītāju diametru noslēgšanai. Tas pieņem AWG 22/24 vadītājus un ir aprīkots ar apzeltītiem kontaktiem, lai nodrošinātu uzticamu elektrisko vadītspēju un izturību pret koroziju. Savienotājs atbilst RoHS prasībām un ir paredzēts lietošanai ar atbilstošo Lanview gofrēšanas instrumentu W126364535.

Priekšrocības

Apzeltītie kontakti uzlabo signāla pārraidi un izturību. Dizains pielāgojas lielākiem kabeļu diametriem un ļauj 23AWG/24AWG kabeļiem netraucēti iziet cauri. Kompakti izmēri un mērens svars padara savienotāju viegli lietojamu uzstādīšanas laikā. Atbilstība RoHS norāda, ka bīstamās vielas ir ierobežotas saskaņā ar standartu.

Piemērots

• S/UTP Cat.6A kabeļu noslēgšanai
• S/UTP Cat.7 kabeļu noslēgšanai
• Instalācijām, kurās izmanto AWG 22 vai 24 vadītājus
• Lauka un statīva tīklošanai, kur priekšroka tiek dota apzeltītiem kontaktiem

Galvenās specifikācijas

• Modelis: Lanview LVN125311
• Kabeļa tips: S/UTP (ekranēts vītā pāra)
• Saderīgi vadu izmēri: AWG 22 / AWG 24 (atbalsta 23AWG/24AWG)
• Maksimālais vadītāja diametrs: 1,45 mm
• Kontakti: Apzeltīti
• Atbilstība: RoHS
• Svars: 198 g
• Produkta izmēri: 12 mm (P) x 21 mm (D)
• Iepakojuma izmēri: 140 x 60 x 180 mm
• Ražotājs: Lanview, ražots Ķīnā
• MPN: LVN125311, EAN: 5704174603757

Kā lietot

Sagatavojiet S/UTP kabeli, noņemot ārējo apvalku un sakārtojot pārus atbilstoši nepieciešamajam vadu standartam. Ievietojiet vadītājus savienotājā, līdz tie sasniedz kontaktus. Izmantojiet norādīto Lanview gofrēšanas instrumentu W126364535, lai stingri saspiestu savienotāju uz kabeļa, nodrošinot drošu mehānisku un elektrisku savienojumu. Pārbaudiet, vai vadītāju gali ir pilnībā ievietoti un vai ekrāns (ja tāds ir) ir pareizi noslēgts.

Ieteikumi

Lietojiet tikai ar Lanview gofrēšanas instrumenta modeli W126364535. Pārliecinieties, ka vadītāja diametrs nepārsniedz 1,45 mm un ka kabeļa tips ir S/UTP Cat.6A vai Cat.7. Pārbaudiet noslēgto savienojumu ar atbilstošiem tīkla testeriem, lai apstiprinātu nepārtrauktību un veiktspēju.
