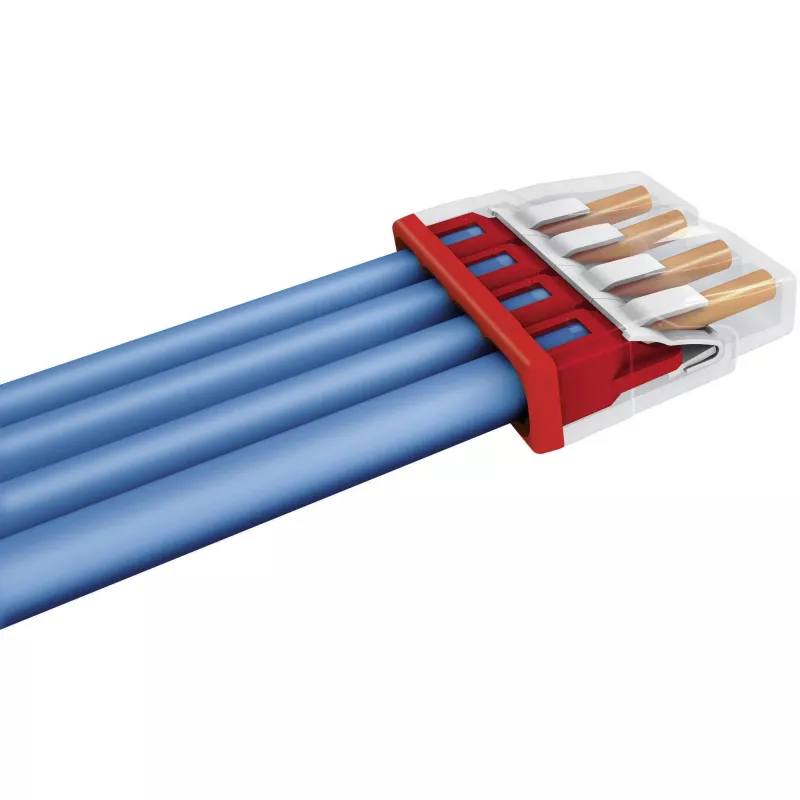

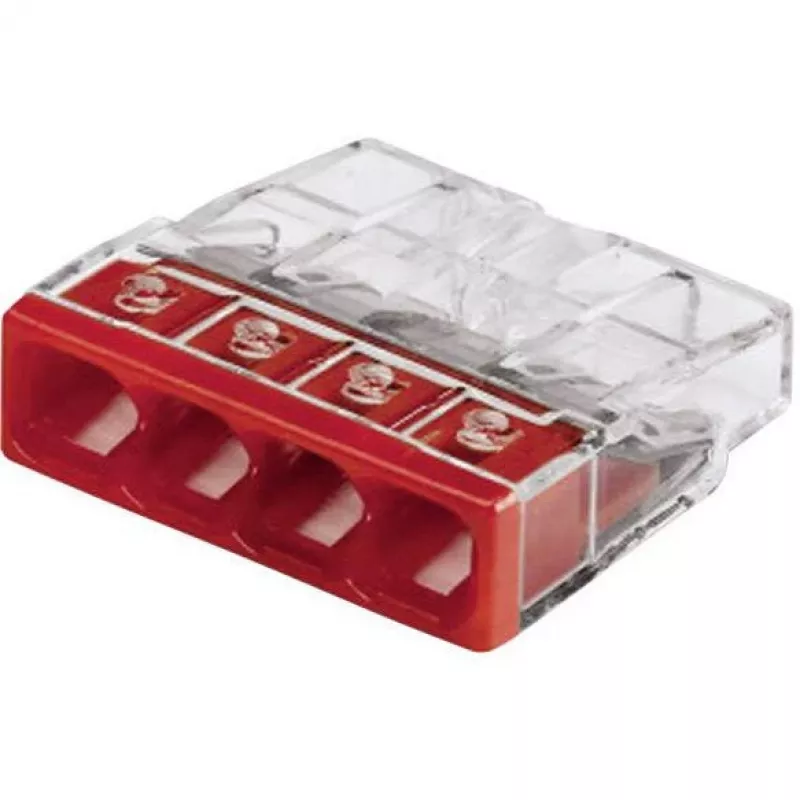

Wago spaļu savienotājs 4‑polu 0,5–2,5 mm² 24 A 400 V

Wago spaļu savienotājs 4‑polu 0,5–2,5 mm² 24 A 400 V ir kompakts spraužams savienotājs, kas izstrādāts drošu elektrisko savienojumu izveidei ierobežotās telpās. Tas pieņem vadus no 0,5 līdz 2,5 mm² un ir paredzēts nepārtrauktai strāvai līdz 24 A un sistēmas spriegumam līdz 400 V. Savienotāja zema profila korpuss un uzticamais kontaktu mehānisms nodrošina vibrācijas izturību un nemainīgu elektrisko veiktspēju vadības paneļos, sadales kārbās un sadzīves instalācijās.

Priekšrocības

4‑polu Wago spaile piedāvā kompaktu nospiedumu un spraužamu ērtumu, kas paātrina elektroinstalācijas un apkopes darbus. Tās saspiedes sistēma nodrošina drošu savienojumu visā atbalstīto vadu diapazonā, lielākajai daļai vadu veidu neizmantojot instrumentus. Izstrādāts atkārtotai iespraušanai un izņemšanai, savienotājs saglabā kontaktu uzticamību vibrācijas un termiskās ciklēšanas apstākļos. Caurspīdīgā vai daļēji caurspīdīgā korpusa opcija atvieglo vadu ievietošanas un galu apstrādes kvalitātes vizuālo pārbaudi.

Piemērots

• Vadības skapjiem un rūpnieciskajiem sadales blokiem

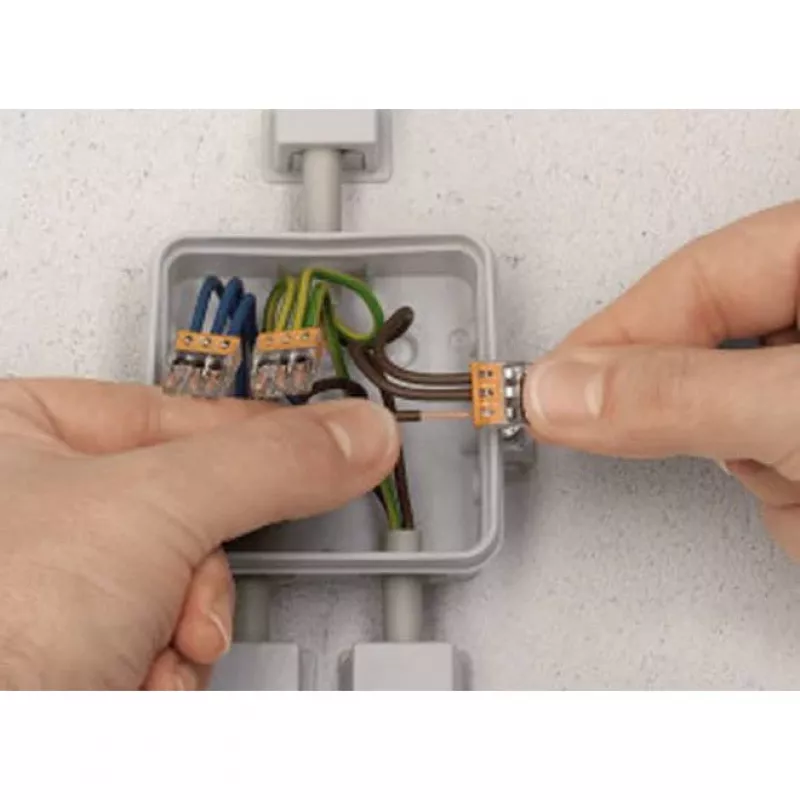

• Sadales kārbām un atzaru savienojumiem

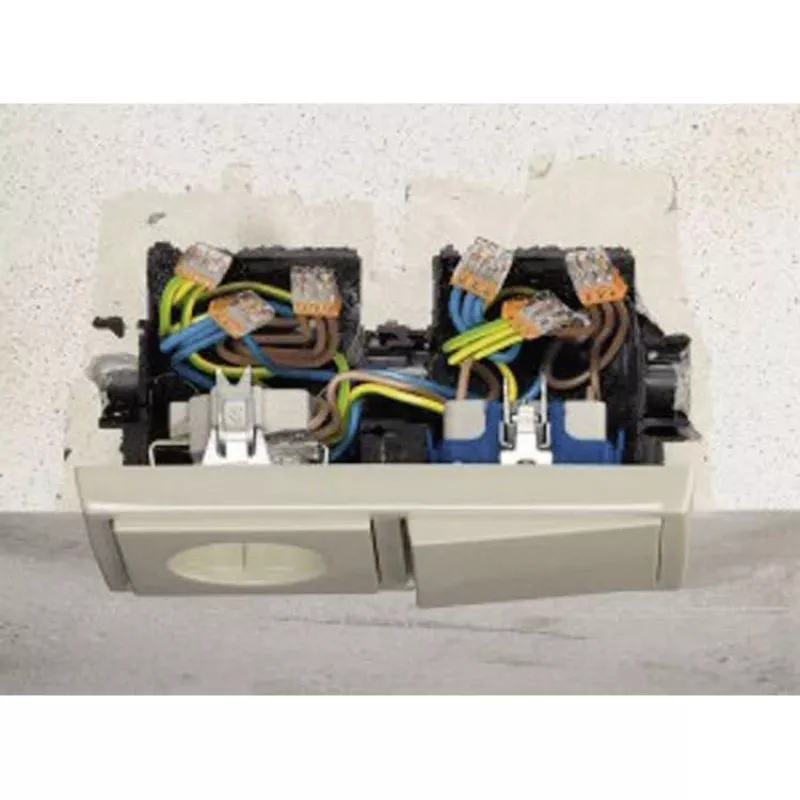

• Dzīvojamo telpu elektroinstalācijām un apgaismojuma ķēdēm
• Pagaidu vai modulārām instalācijām, kur nepieciešama ātra nomaiņa

Galvenās specifikācijas

• Polu skaits: 4
• Vadu izmēru diapazons: 0,5–2,5 mm²
• Nominālā strāva: 24 A
• Nominālais spriegums: 400 V
• Savienojuma veids: spraužama spaile ar atsperes/saspiedes kontaktu
• Korpuss: kompakts, zema profila, lai ietaupītu vietu instalācijās
• Mehāniskās īpašības: vibrāciju izturīgs, izstrādāts atkārtotiem savienošanas cikliem

Kā lietot

Noņemiet vadam izolāciju līdz savienotājam ieteiktajam garumam un, ja nepieciešams, salieciet vai veidojiet vada galu atbilstoši ievietošanas metodei. Ievietojiet vadu attiecīgajā polā, līdz tas cieši nostājas pret atduri; pārliecinieties, ka izolācija neatrodas saspiedes zonā un ka vads ir redzams caur jebkuru pārbaudes lodziņu, ja tāds ir. Daudzdzīslu savienojumiem ievērojiet pareizu polaritāti un fāžu secību. Izņemot vadus, ievērojiet ražotāja procedūru atsperes atlaišanai vai izpildmehānisma darbināšanai, lai nesabojātu vadu vai kontakta elementu.

Ieteikumi

Izmantojiet savienotāju tā nominālās strāvas un sprieguma robežās un izvēlieties vadu izmērus norādītajā diapazonā. Pārbaudiet, vai vada izolācijas noņemšanas garums atbilst savienotāja prasībām, un pēc montāžas vizuāli pārbaudiet galus. Nepārsniedziet griezes momenta vai mehāniskās slodzes robežas, kas aprakstītas ražotāja tehniskajā dokumentācijā. Ķēdēm ar augstākām vides vai drošības prasībām apsveriet papildu aizsardzības pasākumus, piemēram, korpusus vai stiepes samazināšanas elementus.
