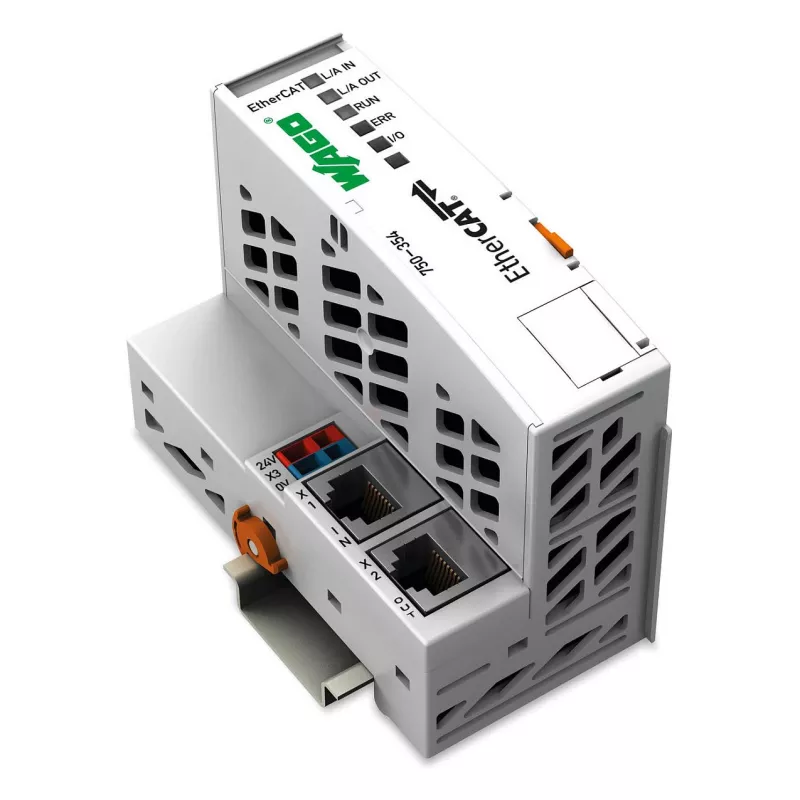

WAGO 750-354 EtherCAT lauka kopnes savienotājs, 100 Mbit/s, 24 VDC, DIN-rail

WAGO 750-354 EtherCAT lauka kopnes savienotājs savieno EtherCAT tīklu ar WAGO kompakto I/O sistēmu. Ar 100 Mbit/s datu pārraides ātrumu šis savienotājs ātri un efektīvi pārsūta procesa datus, padarot to ideāli piemērotu augstas veiktspējas automatizācijas uzdevumiem. Tas tiek montēts tieši uz DIN-rail 35 un nodrošina izturīgu IP20 korpusu vadības skapju uzstādīšanai.

Priekšrocības

Šis savienotājs atbalsta līdz 64 I/O moduļiem lokāli, un to var paplašināt līdz 250 ar kopnes paplašināšanas moduļiem. Tā 24 VDC sistēmas barošana nodrošina plašu 18.5...30 V diapazonu, garantējot darbības stabilitāti. Integrētā CAGE CLAMP® savienojuma tehnoloģija nodrošina uzticamu, vibrācijas izturīgu vadu savienošanu lauka barošanai.

Piemērots

• Rūpnieciskā automatizācija un mašīnu vadība
• Ēku automatizācijas sistēmas
• Procesu vadības un uzraudzības tīkli
• Izkliedētās I/O lietojumprogrammas, izmantojot EtherCAT

Galvenās specifikācijas

• Komunikācijas protokols: EtherCAT
• Datu pārraides ātrums: 100 Mbit/s
• Tieši pieslēdzamo I/O moduļu skaits: 64 (līdz 250 ar kopnes paplašināšanu)
• Sistēmas barošanas spriegums: 24 VDC (18.5...30 V)
• Lauka barošanas strāva: 10 A
• Strāvas patēriņš (iekšējais): 100 mA pie 24 V
• Darba temperatūra: 0...55 °C
• Uzglabāšanas temperatūra: -40...85 °C
• Montāžas veids: DIN-rail 35
• Aizsardzības klase: IP20
• Korpusa materiāls: Polikarbonāts, Poliamīds 6.6
• Izmēri (P x A x D): 49.5 x 96.8 x 71.9 mm
• Svars: 102.88 g

Ieteikumi

Lai izveidotu pilnīgu EtherCAT mezglu, apvienojiet šo savienotāju ar atbilstošiem WAGO I/O moduļiem un kopnes paplašināšanas moduli, ja nepieciešams vairāk nekā 64 kanāli. Pārliecinieties, ka barošanas avots ir pareizi izvēlēts kopējai lauka strāvai, un ievērojiet PELV izolācijas uzstādīšanas prasības.
