WAGO 221-415 COMPACT savienotājs 5 vadiem, 0,2-4 mm², 25 gab.

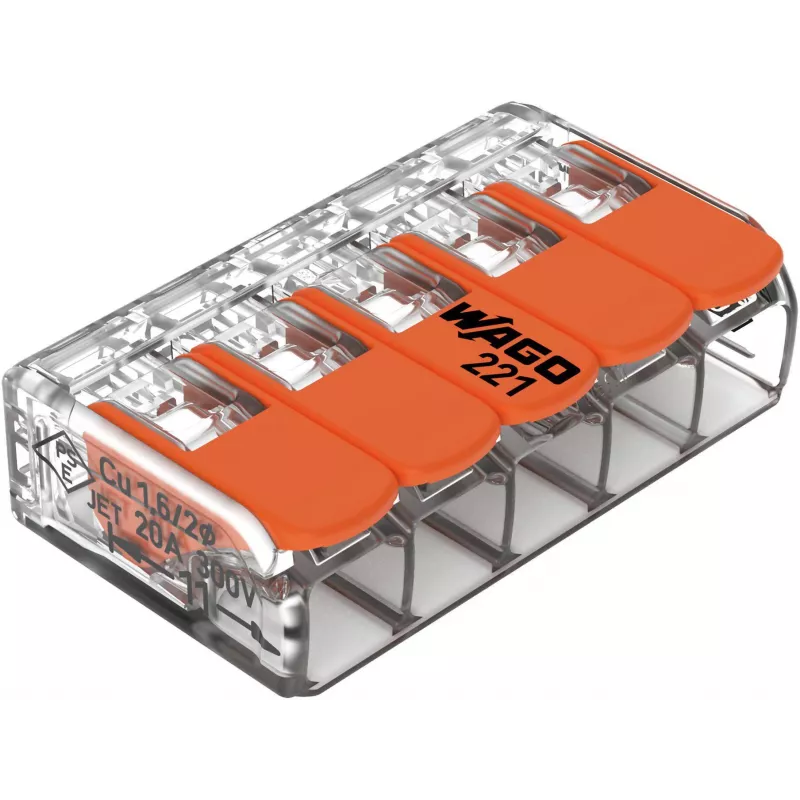

Elektroinstalācijās bieži nepieciešami uzticami savienojumi bez instrumentiem, kas ietaupa laiku un vietu, īpaši savienojot vairākus dažādu veidu vadus. WAGO 221-415 COMPACT savienotājs ar svirām 5 vadiem nodrošina risinājumu cietiem, savītiem un smalki savītiem vadiem no 0,2 līdz 4 mm² (24–12 AWG). Tā caurspīdīgais korpuss un oranžās sviras ļauj uzreiz vizuāli pārbaudīt pareizu savienojumu, savukārt CAGE CLAMP® tehnoloģija nodrošina pret vibrācijām izturīgu, neprasošu apkopi savienojumu. Šajā iepakojumā ir 25 savienotāji, kas ir ideāli piemēroti sadales kārbām, apgaismojuma ķēdēm un ēku elektroinstalācijām, kur svarīgs ir kompaktums un drošība.

Kam paredzēts

Elektriķiem, sadales skapju montētājiem un apkopes tehniķiem, kuriem nepieciešams ātrs un drošs veids, kā savienot vairākus vadus bez skrūvēm vai presēšanas. Tas ir vienlīdz piemērots profesionāliem darbuzņēmējiem dzīvojamo vai komerciālo projektu veikšanai, kā arī DIY entuziastiem mājas elektroinstalācijas remontam. 5 virzienu dizains ir lieliski piemērots jaudas sadalei uz vairākiem atzariem, piemēram, apgaismojuma grupām vai kontaktligzdu ķēdēm, kur vieta sadales kārbās ir ierobežota.

Galvenās iezīmes

• Savieno 5 jebkura veida vadus: cietus, savītus un smalki savītus
• Plašs iespīlēšanas diapazons: 0,2–4 mm² (24–12 AWG) cietiem/savītiem, 0,14–4 mm² smalki savītiem

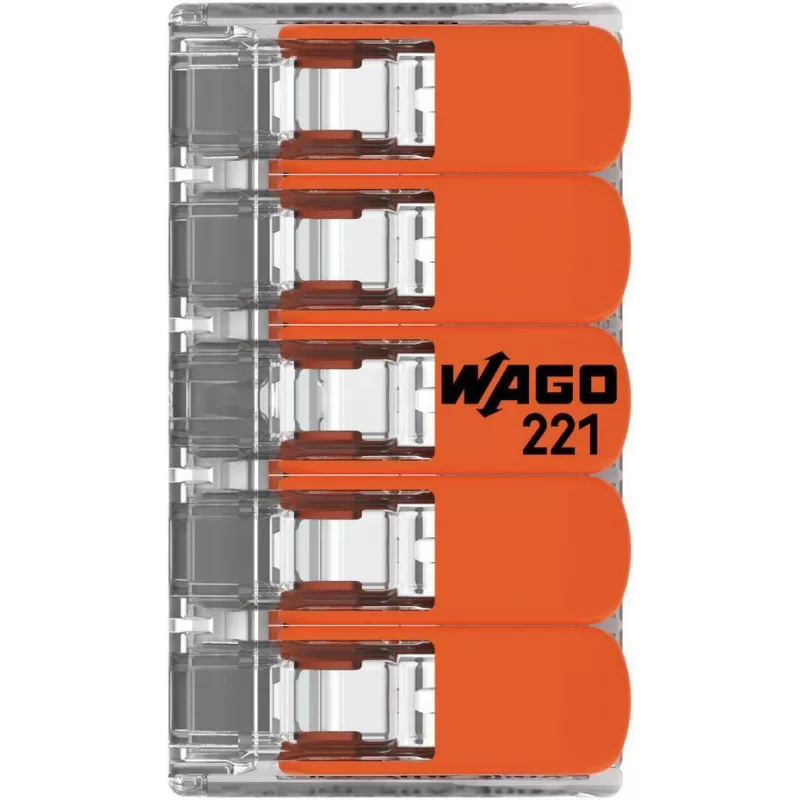

• Lietošana bez instrumentiem ar oranžām svirām – nav nepieciešams skrūvgriezis
• Caurspīdīgais korpuss ļauj vizuāli pārbaudīt vada ievietošanu un iespīlēšanu
• CAGE CLAMP® atsperes spiediena savienojums ir bez apkopes un izturīgs pret vibrācijām
• Nomināls 450 V un 32 A, piemērots lielākajai daļai ēku elektroinstalācijas lietojumu
• Kompakti izmēri ietaupa vietu sadales kārbās un korpusos
• 25 savienotāju iepakojums ekonomiskai lietošanai

Specifikācijas

• Vadu skaits: 5
• Vadu veidi: cieti, savīti, smalki savīti

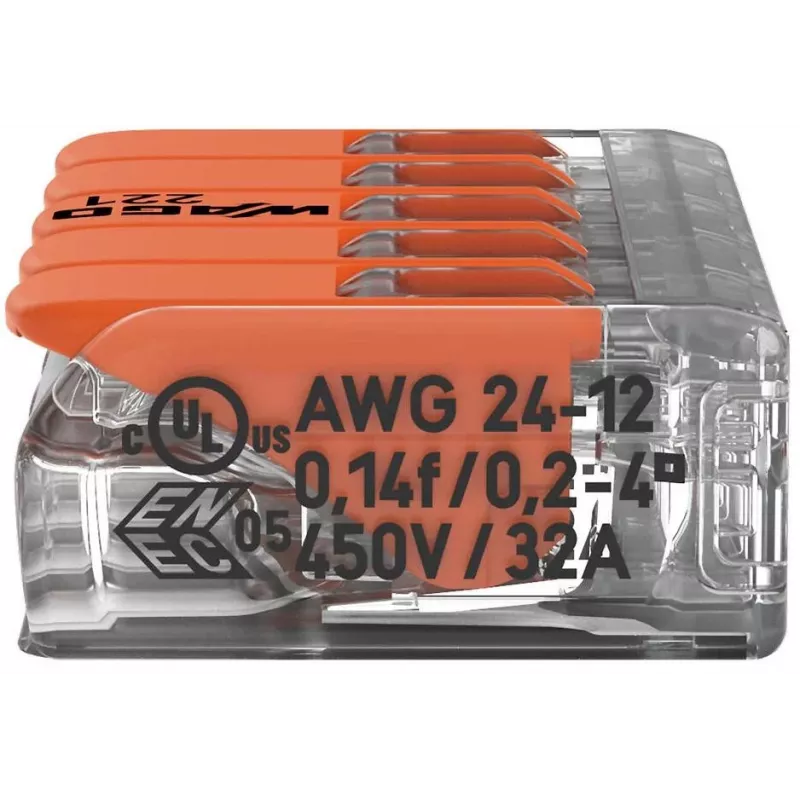

• Šķērsgriezums (cieti/savīti): 0,2 – 4 mm² (AWG 24 – 12)
• Šķērsgriezums (smalki savīti): 0,14 – 4 mm² (AWG 24 – 12)
• Nominālais spriegums (EN): 450 V
• Nominālais impulsa spriegums: 4 kV
• Nominālā strāva (EN): 32 A
• Savienojuma tehnoloģija: CAGE CLAMP®
• Darbināšanas veids: vadības svira

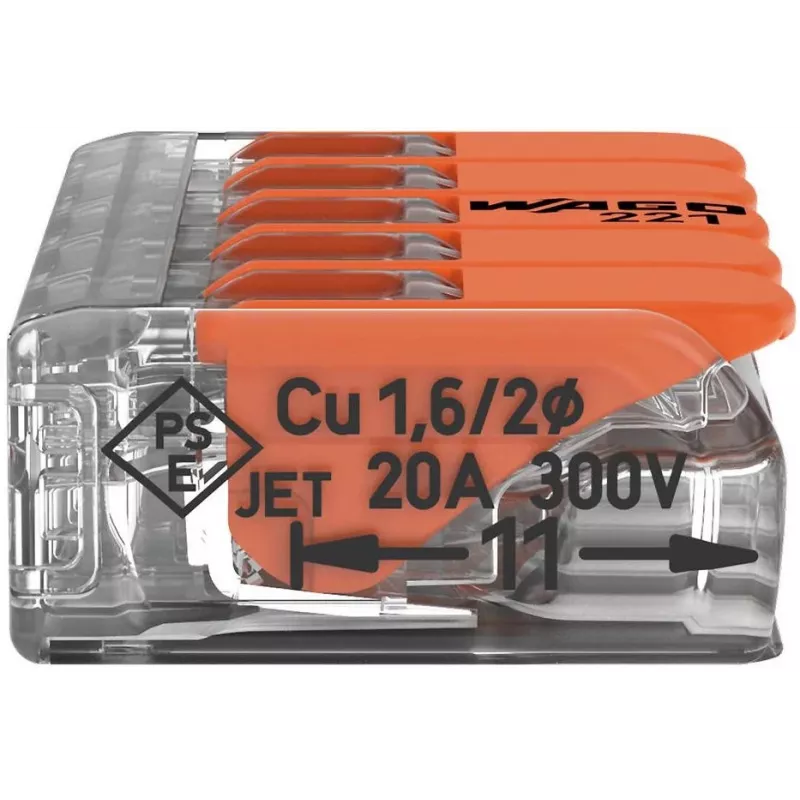

• Noņemamā izolācijas garums: 11 mm / 0,43 collas
• Piesārņojuma pakāpe: 2
• Korpusa materiāls: polikarbonāts (PC)
• Kontaktu materiāls: elektrolītiskais varš (Cu), alvots
• Uzliesmojamības klase: UL94 V2
• Krāsa: caurspīdīgs korpuss, oranžas sviras
• Maks. apkārtējās vides darba temperatūra: 85 °C

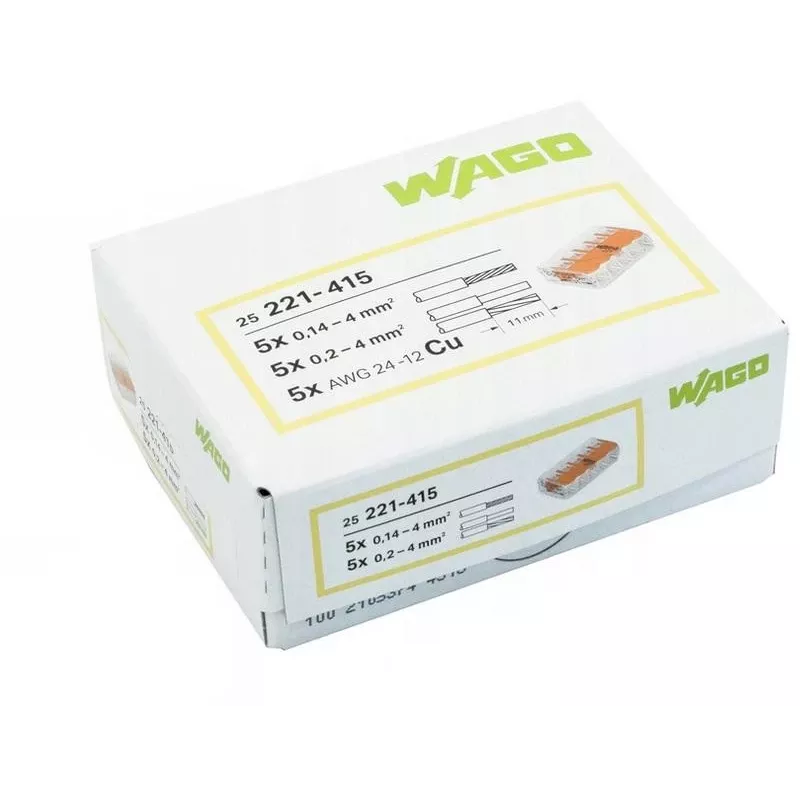

• Gabali iepakojumā: 25

Padomi

Vienmēr noņemiet vadus līdz ieteicamajam 11 mm garumam, lai nodrošinātu drošu savienojumu. Smalki savītiem vadiem pirms sviras aizvēršanas pārliecinieties, ka visi pavedieni ir pilnībā ievietoti iespīlēšanas mezglā. Caurspīdīgais korpuss ļauj pārbaudīt, vai vads ir pareizi novietots pret atduri. Lietojot mitrā vai āra vidē, ievietojiet savienotāju piemērotā sadales kārbā, lai saglabātu instalācijas IP aizsardzības pakāpi. Neizmantotos savienotājus uzglabājiet sausā vietā, lai novērstu iespīlēšanas punktu piesārņojumu.
