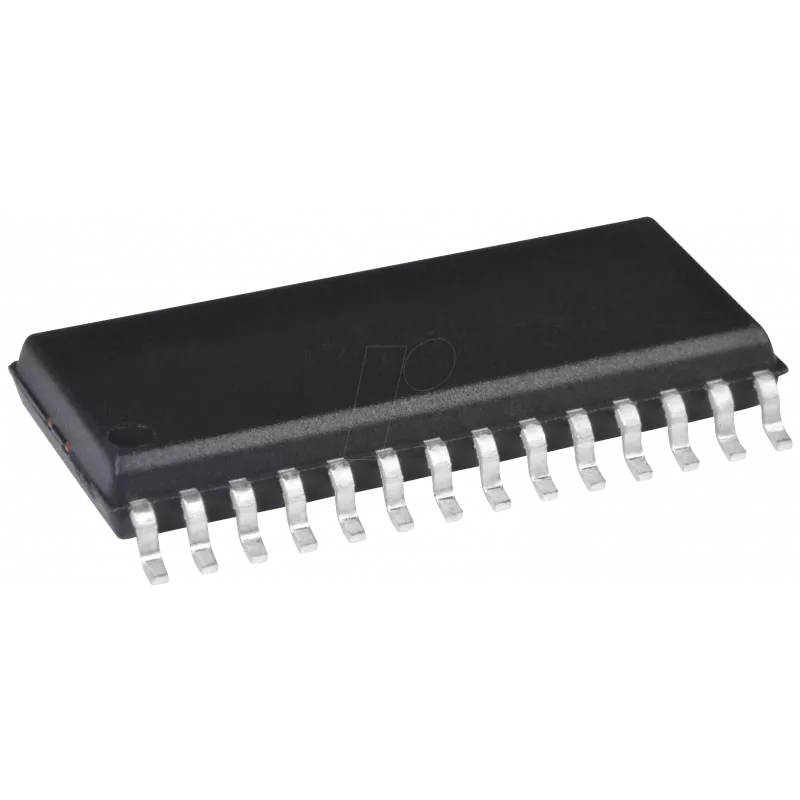

Analogciparu pārveidotājs ADC Texas Instruments ADS1241E SSOP-28 korpusā

Texas Instruments ADS1241E ir precīzs analogciparu pārveidotājs SSOP-28 korpusā, kas paredzēts precīzai datu iegūšanai mērījumu un sensoru lietojumprogrammās. Tas pārveido zema līmeņa analogos signālus digitālos datos, kas piemēroti mikrokontrolleriem, datu reģistratoriem un iegultām sistēmām. Ierīce nodrošina precīzu ievades signāla sagatavošanu un stabilu pārveides veiktspēju uzdevumiem, kuriem nepieciešami uzticami ADC rezultāti.

Priekšrocības

ADS1241E piedāvā augstu precizitāti un stabilu pārveides uzvedību kompaktā SSOP-28 formas faktorā, ļaujot to integrēt vietas ierobežotos projektos. Tā dizains ir vērsts uz zemu trokšņu līmeni un precīzu mērījumu iespējām, palīdzot samazināt nepieciešamību pēc plašas ārējās signāla sagatavošanas. Integrētās funkcijas vienkāršo saskarni ar mikrokontrolleriem un datu iegūšanas sistēmām, vienlaikus saglabājot nemainīgu pārveides kvalitāti vairākos sensoru scenārijos.

Piemērots

• Sensoru saskarnēm temperatūras, spiediena, deformācijas un analogo devēju mērījumiem
• Instrumentiem un laboratorijas mērījumu iekārtām
• Iegultām mērījumu sistēmām un datu reģistratoriem
• Rūpnieciskām uzraudzības un kontroles lietojumprogrammām, kurām nepieciešama precīza analogciparu pārveide

Galvenās specifikācijas

• Korpusa veids: SSOP-28, piemērots kompaktiem iespiedshēmu plates izkārtojumiem
• Funkcija: precīza analogciparu pārveide mērījumu un sensoru lietojumprogrammām
• Saskarne: digitāla izeja, kas ir savietojama ar mikrokontrolleriem un datu iegūšanas sistēmām
• Veiktspējas fokuss: zems trokšņu līmenis un stabila pārveide precīziem nolasījumiem
• Lietojuma joma: sensoru signāla sagatavošana, instrumenti un iegultā datu iegūšana

Lietošanas norādījumi

Integrējiet ADS1241E iespiedshēmas platē, ievērojot SSOP-28 kontaktu izkārtojuma vadlīnijas un ieteicamās zemējuma un atsaistes prakses, lai samazinātu trokšņus. Pievienojiet analogās ieejas pārveidotāja ieejas kontaktiem, izmantojot atbilstošu ievades signāla sagatavošanu (filtrus, pastiprinātājus vai aizsardzības komponentus), kas nepieciešami sensoram un lietojumam. Izmantojiet ierīces digitālās izejas līnijas saskarnei ar mikrokontrolleru vai datu reģistratoru, ievērojot ražotāja laika diagrammu un komunikācijas ieteikumus. Pārbaudiet pārveides rezultātus, veicot kalibrēšanu un testa mērījumus paredzētajā darbības vidē.

Ieteikumi

Nodrošiniet pareizu iespiedshēmas plates izkārtojumu ar īsiem analogajiem trasējumiem, nepārtrauktu zemējuma slāni un vietējiem atsaistes kondensatoriem, lai sasniegtu optimālu trokšņu veiktspēju. Pielāgojiet ievades signāla sagatavošanu sagaidāmajiem sensora signāla līmeņiem un veiciet sistēmas līmeņa kalibrēšanu, lai uzturētu mērījumu precizitāti.
