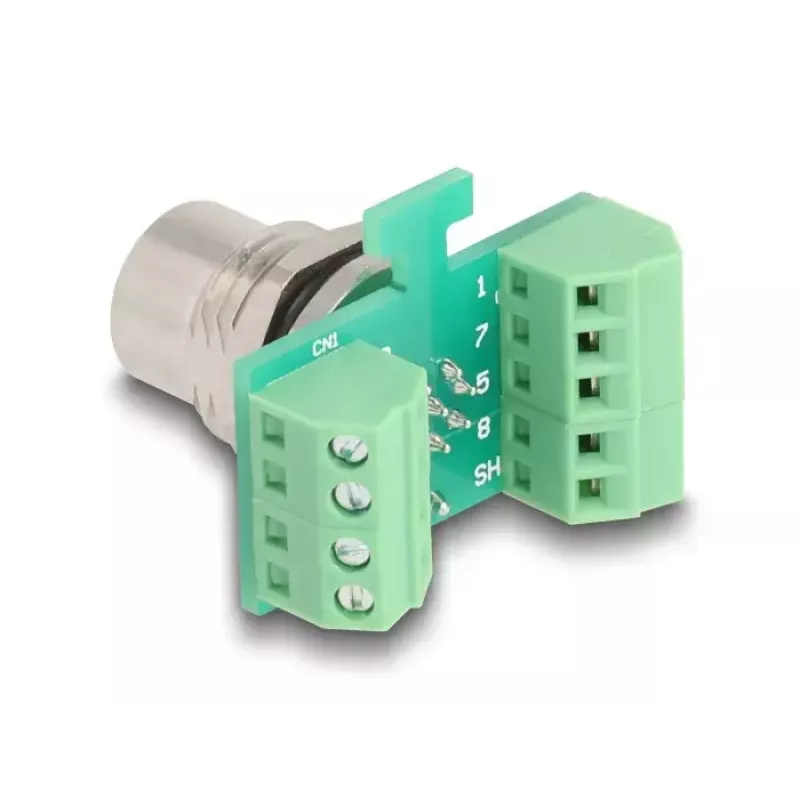

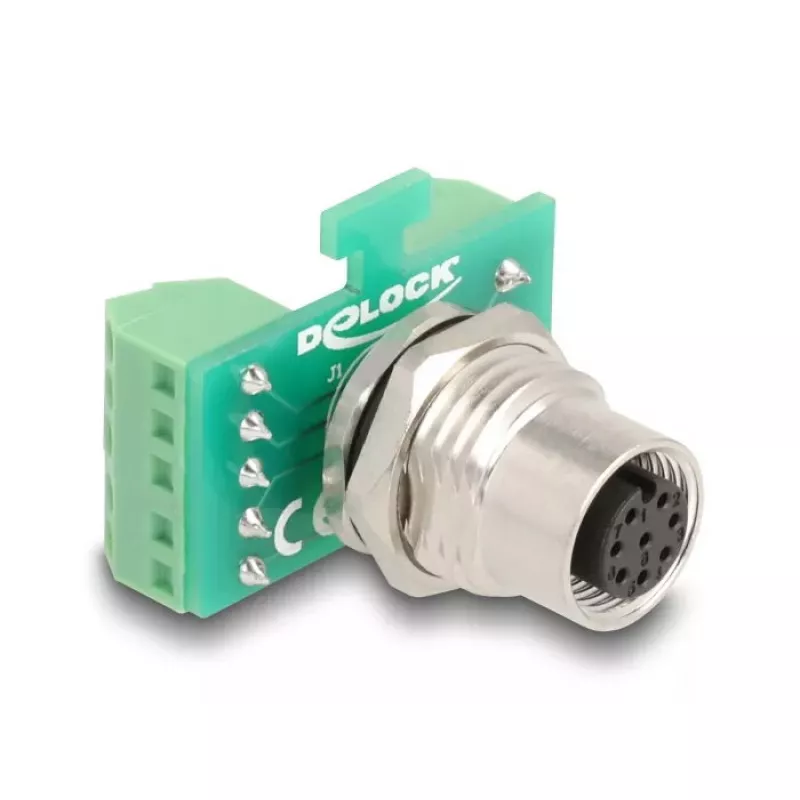

DeLOCK M12 pārejas moduļa adapteris, 8 kontaktu, A-kodēta, sieviešu savienotājs uz 9 kontaktu spaiļu bloku

DeLOCK M12 pārejas moduļa adapteris nodrošina uzticamu savienojumu starp ierīcēm ar M12 savienotājiem un elektriskajām shēmām, izmantojot 9 kontaktu spaiļu bloku. Tam ir 8 kontaktu, A-kodēts, sieviešu M12 savienotājs un kompakts korpuss (33,1 × 52,1 × 24,9 mm) zaļā krāsā, kas paredzēts lietošanai vietās, kur nepieciešama droša, vietu taupoša saskarne.

Priekšrocības

Adapterim ir kompakts dizains, kas piemērots uzstādīšanai ierobežotās telpās, piemēram, sadales skapjos. Tas pārveido 8 kontaktu, A-kodētu, sieviešu M12 saskarni uz 9 kontaktu spaiļu bloku, nodrošinot vienkāršu vadu pieslēgšanu vadības sistēmām, sensoriem vai lauka ierīcēm. Tā vienkāršā konstrukcija nodrošina uzticamu elektrisko kontaktu un vieglu montāžu.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Ēku automatizācijas saskarnēm
• Sensoru un lauka ierīču pievienošanai shēmām ar spailēm
• Uzstādīšanai sadales skapjos un vadības paneļos

Galvenās specifikācijas

• Savienotājs: 8 kontaktu, A-kodēts, sieviešu M12
• Izeja: 9 kontaktu spaiļu bloks
• Izmēri: 33,1 mm (P) × 52,1 mm (D) × 24,9 mm (A)
• Krāsa: Zaļa
• Zīmols: DELOCK, MPN: 60663, EAN: 4043619606634

Lietošana

Uzstādiet adapteri vajadzīgajā pozīcijā sadales skapī vai panelī un nostipriniet to atbilstoši jūsu instalācijas prasībām. Pievienojiet M12 vīriešu savienotāja kabeli no ierīces adaptera 8 kontaktu, A-kodētajai, sieviešu M12 ligzdai. Pievienojiet atbilstošos signālu un barošanas vadus 9 kontaktu spaiļu blokam saskaņā ar jūsu sistēmas elektroinstalācijas shēmu, nodrošinot pareizu polaritāti un drošus spaiļu savienojumus.

Ieteikumi

Pirms uzstādīšanas pārbaudiet kontaktu sadalījuma saderību starp M12 ierīci un jūsu spaiļu bloka elektroinstalāciju. Izmantojiet atbilstošu stiepes atvieglojumu un ievērojiet vietējos elektroinstalācijas standartus, veicot vadu pieslēgšanu skapjos vai vadības paneļos.
