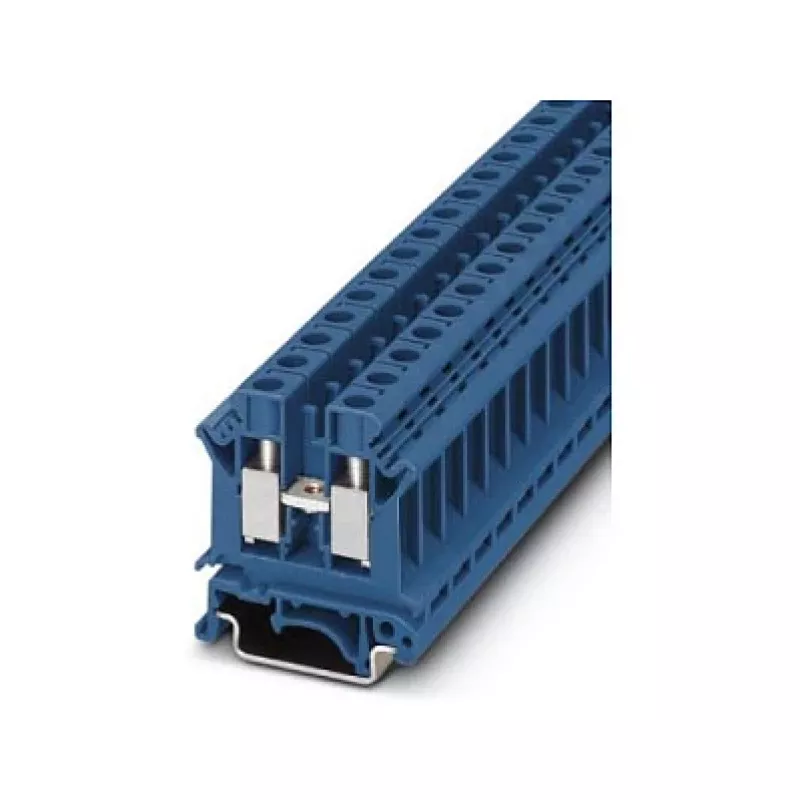

Phoenix UK 10 N BU caurejošs spaiļu bloks, zils, skrūvju savienojums, 10 mm², 800 V, 57 A, DIN sliedes montāža

Vadības skapjos un sadales kārbās elektriķi paļaujas uz Phoenix UK 10 N BU caurejošo spaiļu bloku, lai droši un vietu taupoši savienotu strāvas ķēdes līdz 10 mm². Šis zilais spaiļu bloks ir aprīkots ar izturīgu skrūvju savienojumu, kas ar vienu M4 skrūves pagriezienu cieši nostiprina cietvadu vai dzīslu vadus, nodrošinot vibrācijas izturīgu savienojumu ilgtermiņa uzticamībai. Uzstādīts uz standarta DIN sliedes (NS 35/7,5 vai NS 35/15), tas nemanāmi integrējas rūpnieciskajās iekārtās, kur svarīga ir skaidra krāsu kodēšana un augsta strāvas kapacitāte.

Galvenās specifikācijas

• Savienojuma metode: skrūvju savienojums ar M4 vītni
• Pozīciju skaits: 1 (viena līmeņa caurejošs)
• Nominālais šķērsgriezums: 10 mm²
• Nominālais spriegums (IEC): 800 V
• Nominālā strāva (IEC): 57 A
• Vadu šķērsgriezums cietvadam: 0,5 – 16 mm²
• Vadu šķērsgriezums dzīslu vadam: 0,5 – 10 mm²
• AWG diapazons: 20 – 6
• Noņemšanas garums: 10 mm
• Krāsa: zila
• Korpusa materiāls: poliamīds (PA), UL 94 V0 degamības klase
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Piesārņojuma pakāpe: 3, pārsprieguma kategorija: III
• Apstiprinājumi: UL, CSA, VDE, EAC, cULus Recognized

Kāpēc izvēlēties to

UK 10 N BU izceļas ar augstu strāvas nominālu 57 A un plašu vadu pieņemšanu, padarot to piemērotu prasīgiem strāvas sadales uzdevumiem. Zilais korpuss nodrošina tūlītēju vizuālu identifikāciju neitrāles vai noteiktām ķēdes funkcijām, samazinot vadu savienošanas kļūdas. Tā skrūvju savienojuma tehnoloģija ir pārbaudīta skarbos rūpnieciskos apstākļos, nodrošinot izcilu mehānisko noturību un izturību pret vibrāciju. Poliamīda korpuss atbilst UL 94 V0 degamības standartiem, pievienojot papildu drošības līmeni vadības paneļos.

Ideāli lietošanas gadījumi

• Strāvas sadale rūpnieciskajos vadības skapjos
• Caurejošie savienojumi motora vadības ķēdēm
• Ēku automatizācijas sistēmas, kurām nepieciešami augstas strāvas spaiļu bloki
• Paneļu būve, kur standarta ir DIN sliedes montāža un krāsu kodēšana
• Modernizācijas un apkopes projekti, kuriem nepieciešami uzticami, atkārtoti lietojami spaiļu bloki

Noderīgi zināt

Šis spaiļu bloks ir daļa no Phoenix Contact UK sērijas, kas pazīstama ar kompaktu dizainu un augstu blīvumu uz DIN sliedes. Skrūvju savienojumam nepieciešams plakanais skrūvgriezis, un ieteicamais griezes moments ir 1,2 – 1,5 Nm optimālam kontaktam. Spaiļu bloks ir nominēts apkārtējās vides temperatūrai līdz 105°C (atkarībā no jaudas samazināšanas). Tas ir saderīgs ar standarta gala vāciņiem un starpsienām no tās pašas sērijas. Lielākiem vadu šķērsgriezumiem apsveriet UK 16 N variantu.
