Phoenix 3214663 PTTBS 1,5/S-KNX divlīmeņu spaiļu bloks KNX kopņu sistēmām, Push-in savienojums, melns/sarkans un balts/dzeltens

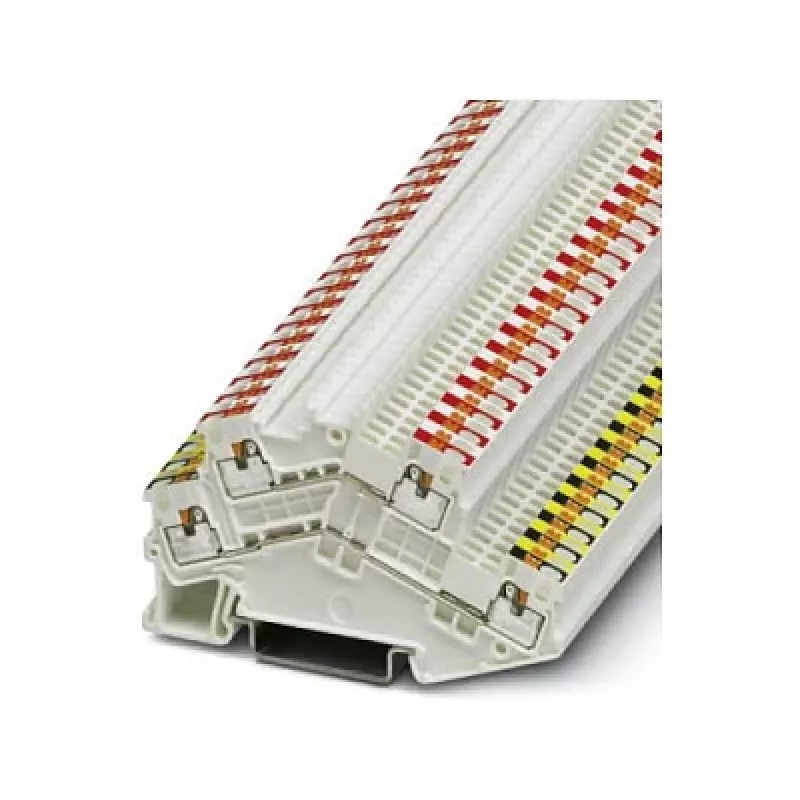

KNX kopņu instalācijām, kurās nepieciešama kompaktums, nezaudējot skaidrību, Phoenix 3214663 PTTBS 1,5/S-KNX divlīmeņu spaiļu bloks nodrošina četrus push-in savienojumus vietā, kas parasti paredzēta diviem. Tā augšējais līmenis nes melnu/sarkanu KNX pāri, bet apakšējais līmenis apkalpo papildu baltus/dzeltenus vadītājus — krāsu kodēts izkārtojums, kas samazina vadu savienošanas kļūdas nodošanas ekspluatācijā un apkopes laikā.

Priekšrocības

• Divlīmeņu dizains ar četriem push-in savienojumiem: divi katrā līmenī, pieņemot cietus vai dzīslu vadītājus no 0,14 mm² līdz 1,5 mm² (AWG 26–16).
• KNX specifiska krāsu kodēšana: augšējais līmenis melns/sarkans, apakšējais līmenis balts/dzeltens, atbilst standarta KNX kabeļu krāsām, lai nodrošinātu tūlītēju identifikāciju.
• Nominālais spriegums 500 V un nominālā strāva 17,5 A (IEC), ar nominālo pārspriegumu 6 kV — piemērots KNX kopnei un palīgķēdēm.
• Bez instrumentu push-in savienojums: vienkārši ievietojiet attīrītu vadītāju (8–10 mm), lai iegūtu drošu, vibrācijas izturīgu savienojumu.
• Uzstādāms uz standarta DIN sliedes NS 35/7,5 vai NS 35/15, nodrošinot ātru integrāciju sadales skapjos un vadības paneļos.
• Korpuss no poliamīda (PA) ar UL 94 V0 degamības klasi, nodrošinot ugunsdrošību ēku instalācijās.
• Plašs darba temperatūras diapazons no -60 °C līdz +105 °C, ar piesārņojuma pakāpi 3 un pārsprieguma kategoriju III prasīgām vidēm.

Ikdienas lietošanā

Uzstādītāji gūst labumu no nepārprotamās krāsu kombinācijas: augšējā līmeņa melnie un sarkanie spailes atspoguļo KNX kopnes vadītājus, bet apakšējie baltie un dzeltenie spailes nodrošina īpašu punktu palīgvadiem, piemēram, papildu barošanai vai signāla līnijām. Push-in mehānisms pieņem gan cietus, gan dzīslu vadītājus bez uzgaļiem, paātrinot paneļa montāžu. Kompaktais divlīmeņu izmērs samazina sliedes vietu uz pusi, salīdzinot ar diviem atsevišķiem vienlīmeņu blokiem, atstājot vairāk vietas citiem komponentiem. PA korpuss iztur mehānisko spriedzi un saglabā izolācijas integritāti visā temperatūras diapazonā, padarot to uzticamu gan apsildāmās, gan neapsildāmās vietās.

Pilnas specifikācijas

• Savienojuma metode: Push-in
• Līmeņu skaits: 2
• Savienojumu skaits: 4 (2 katrā līmenī)
• Nominālais spriegums (IEC): 500 V
• Nominālā strāva (IEC): 17,5 A
• Nominālais pārspriegums: 6 kV
• Vadītāja šķērsgriezums (ciets): 0,14 mm² – 1,5 mm²
• Vadītāja šķērsgriezums (dzīslu): 0,14 mm² – 1,5 mm²
• AWG diapazons: 26 – 16
• Attīrīšanas garums: 8 – 10 mm
• Izolācijas materiāls: Poliamīds (PA)
• Savienojuma punktu krāsu kodējums: Augšējais līmenis melns/sarkans, apakšējais līmenis balts/dzeltens
• Montāžas veids: DIN sliede NS 35/7,5 vai NS 35/15
• Darba temperatūra: -60 °C līdz +105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Degamības klase (UL 94): V0
• Pielietojums: KNX kopņu sistēmas

Nobeiguma piezīme

Šis spaiļu bloks nav vispārējas nozīmes caurlaides elements — tas ir īpaši izstrādāts KNX instalācijām, ar krāsu kodētiem līmeņiem, kas atbilst standarta kopņu vadiem. Tā push-in tehnoloģija un divlīmeņu blīvums padara to par praktisku izvēli mūsdienīgiem ēku automatizācijas projektiem.
