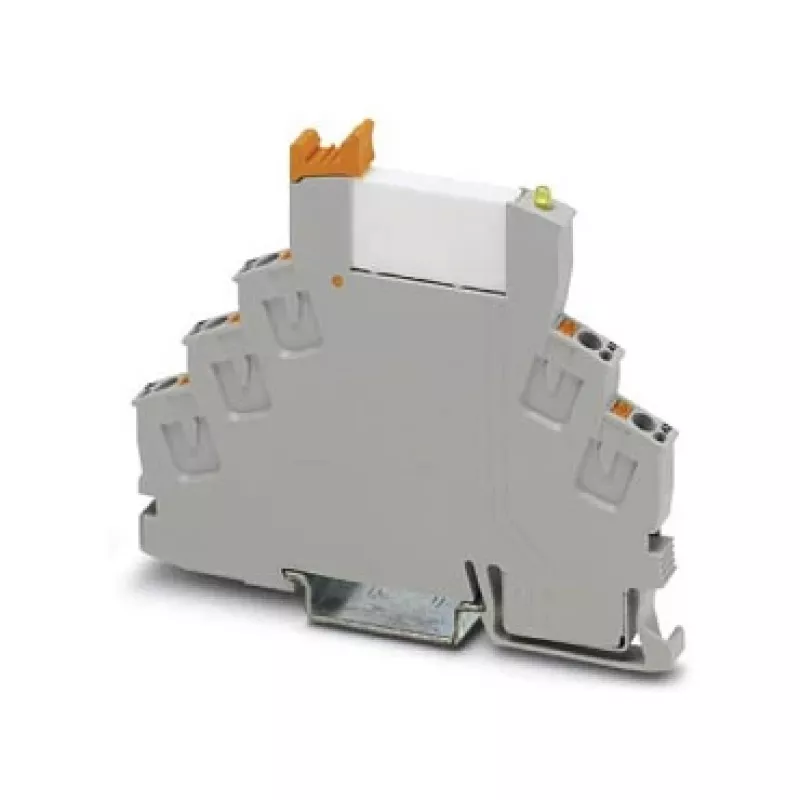

Phoenix Contact 2903370 RIF-0-RPT-24DC/21 releja modulis, 1 pārslēgšanas kontakts, 6.2 mm, 24 V DC

Vieta vadības skapjos bieži ir ierobežota, taču uzticama signālu pārslēgšana joprojām ir būtiska. Phoenix Contact 2903370 RIF-0-RPT-24DC/21 releja modulis to atrisina, ievietojot robustu 1 pārslēdzamo kontaktu šaurā 6.2 mm korpusā. Šis rūpnieciskās klases modulis ir izstrādāts prasīgām automatizācijas vidēm, kur katrs milimetrs ir svarīgs un uzticama veiktspēja ir obligāta.

Kam tas paredzēts

Šis releja modulis ir ideāli piemērots vadības paneļu ražotājiem, automatizācijas inženieriem un apkopes tehniķiem, kuriem nepieciešams pārslēgt maiņstrāvas vai līdzstrāvas slodzes līdz 250 V un 6 A. Tas ir īpaši piemērots PLC izejas saskarnei, signālu izolācijai un vispārējiem pārslēgšanas uzdevumiem rūpnieciskajās iekārtās, ēku automatizācijā un procesu vadības sistēmās.

Galvenās īpašības

• Kompakts 6.2 mm platums ietaupa vērtīgu DIN sliedes vietu
• 24 V DC spole ar zemu 240 mW enerģijas patēriņu
• 1 pārslēdzams kontakts (SPDT) nomināli 6 A pie 250 V AC/DC
• Push-in savienojuma tehnoloģija ātrai, bezinstrumentu vadu pieslēgšanai
• Dzeltens LED statusa indikators vieglai problēmu novēršanai
• Plašs darba temperatūras diapazons no -40 °C līdz 70 °C
• Augsts izolācijas spriegums 4 kV starp spoli un kontaktu

Specifikācijas

• Ieejas spriegums (nominālais): 24 V DC
• Ieejas strāva: 10 mA
• Izejas kontakta tips: 1 pārslēdzams kontakts (SPDT)
• Maks. pārslēgšanas spriegums: 250 V AC/DC
• Maks. pārslēgšanas strāva: 6 A (pretestības slodze)
• Min. pārslēgšanas strāva: 10 mA (pie 12 V)
• Maks. pārslēgšanas jauda: 1500 VA (AC) / 144 W (DC)
• Savienojuma metode: Push-in savienojums
• Montāžas veids: DIN sliede
• Darba temperatūra: -40 °C līdz 70 °C
• Aizsardzības klase: IP20
• Statusa indikators: Dzeltens LED
• Spoles enerģijas patēriņš: 240 mW
• Mehāniskais kalpošanas laiks: 2 x 10^7 cikli
• Elektriskais kalpošanas laiks: 2 x 10^5 cikli (pie 6 A, 250 V AC, pretestības slodze)
• Izolācijas spriegums: 4 kV (spole/kontakts)
• Testa spriegums: 4 kV AC (50 Hz, 1 min)

Padomi

Veicot vadu pieslēgšanu, izmantojiet uzgaļus savītām vadu dzīslām, lai nodrošinātu drošu push-in savienojumu. Pirms apkopes vienmēr atslēdziet spoli no sprieguma. Induktīvām slodzēm apsveriet slāpēšanas diodes vai RC slāpētāja pievienošanu, lai pagarinātu kontaktu kalpošanas laiku.
