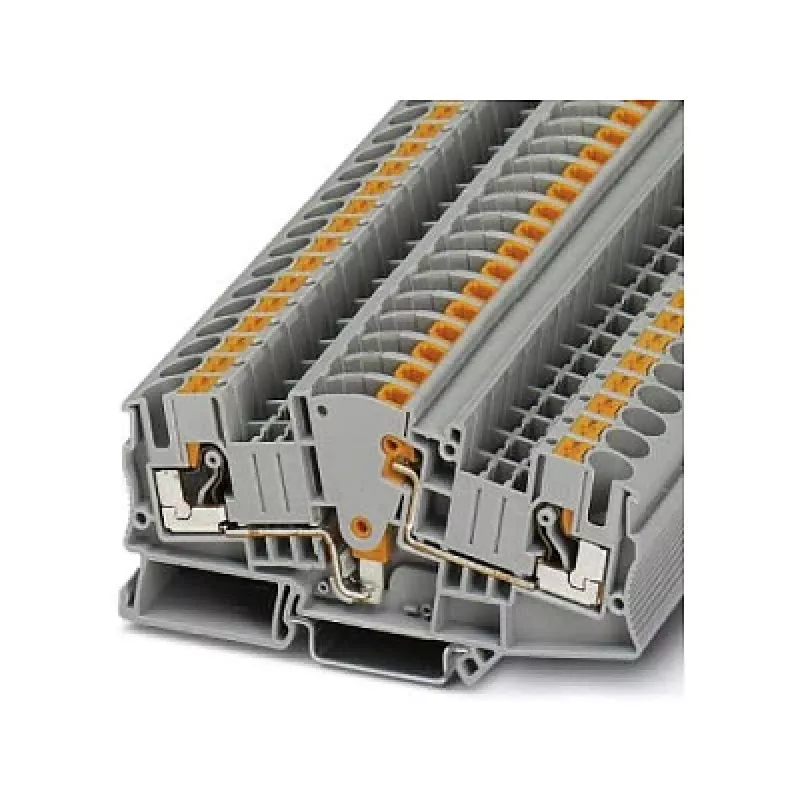

Phoenix Contact PTME 6 Messwandler-Trennklemme Push-in atvienojamā spaiļu kārba, 1000 V, 41 A, 6 mm², pelēka

Izstrādāta augstsprieguma mērīšanas un izolācijas uzdevumiem, Phoenix Contact PTME 6 Messwandler-Trennklemme nodrošina nominālo pārspriegumu 8 kV un nominālo spriegumu 1000 V, garantējot stabilu darbību prasīgos rūpnieciskos apstākļos. Šī push-in atvienojamā spaiļu kārba iztur līdz 41 A un pieņem vadus līdz 10 mm² cietus, padarot to par daudzpusīgu izvēli transformatoru un strāvas transformatoru ķēdēm.

Pārskats

PTME 6 ir vienlīmeņa, viena potenciāla spaiļu kārba ar trim push-in savienojumiem. Tās integrētais atvienošanas slīdnis ļauj droši un bez instrumentiem izolēt ķēdi, savukārt 4 mm testa ligzda ļauj ērti veikt mērījumus un pārbaudes, neatvienojot vadus. Pelēkais poliamīda korpuss ir bez halogēniem un liesmu slāpējošs (UL 94 V0), nodrošinot ilgtermiņa uzticamību.

Galvenās priekšrocības

• Augsta strāvas kapacitāte: 41 A nominālā strāva ar 6 mm² nominālo šķērsgriezumu.
• Plašs vadu diapazons: pieņem cietus vadus no 0,5 līdz 10 mm² un dzīslu vadus no 0,5 līdz 6 mm² (AWG 20-8).
• Bez instrumentu push-in savienojums: samazina vadu montāžas laiku un nodrošina vibrācijas izturīgu kontaktu.
• Integrēts atvienošanas slīdnis: ļauj ātri izolēt ķēdi testēšanai vai apkopei.
• Testa ligzda: 4 mm diametrs standarta testa spraudņiem, vienkāršojot diagnostiku.
• Izturīga konstrukcija: darba temperatūra no -60 °C līdz 105 °C, piesārņojuma pakāpe 3, pārsprieguma kategorija III.
• Elastīga montāža: piemērota DIN sliedei NS 35/7.5 un NS 35/15.

Tehniskās detaļas

• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 3
• Potenciālu skaits: 1
• Nominālais spriegums (IEC): 1000 V
• Nominālā strāva (IEC): 41 A
• Nominālais šķērsgriezums: 6 mm²
• Vada šķērsgriezums ciets: 0,5 mm² - 10 mm²
• Vada šķērsgriezums dzīslu: 0,5 mm² - 6 mm²
• Vada šķērsgriezums AWG: 20 - 8
• Noņemšanas garums: 10 mm
• Izolācijas materiāls: PA (poliamīds)
• Krāsa: Pelēka
• Montāžas veids: DIN sliede NS 35/7.5, NS 35/15
• Darba temperatūra: -60 °C ... 105 °C
• Piesārņojuma pakāpe: 3
• Pārsprieguma kategorija: III
• Nominālais pārspriegums: 8 kV
• Uzliesmojamības klase (UL 94): V0
• Atvienošanas veids: Atvienošanas slīdnis
• Testa savienojums: Testa ligzda 4 mm

Mūsu vērtējums

PTME 6 apvieno augstus elektriskos parametrus ar lietotājam draudzīgu push-in tehnoloģiju un praktisku atvienošanas funkciju. Tā plašais vadu pieņemšanas diapazons un izturīgā konstrukcija padara to par lielisku izvēli mērīšanas un izolācijas lietojumiem sadales skapjos un enerģijas sadales sistēmās.
