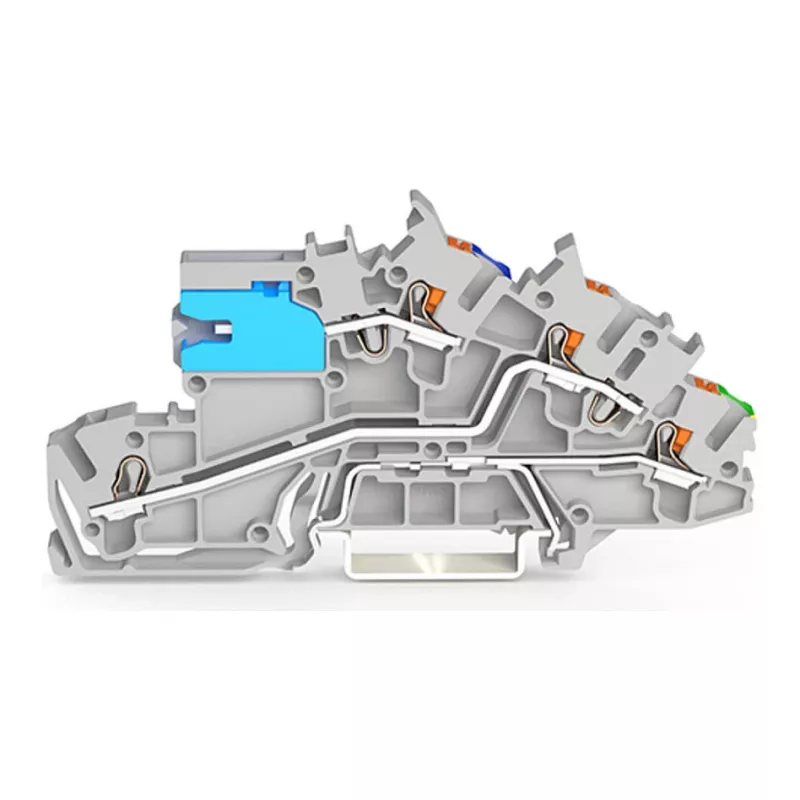

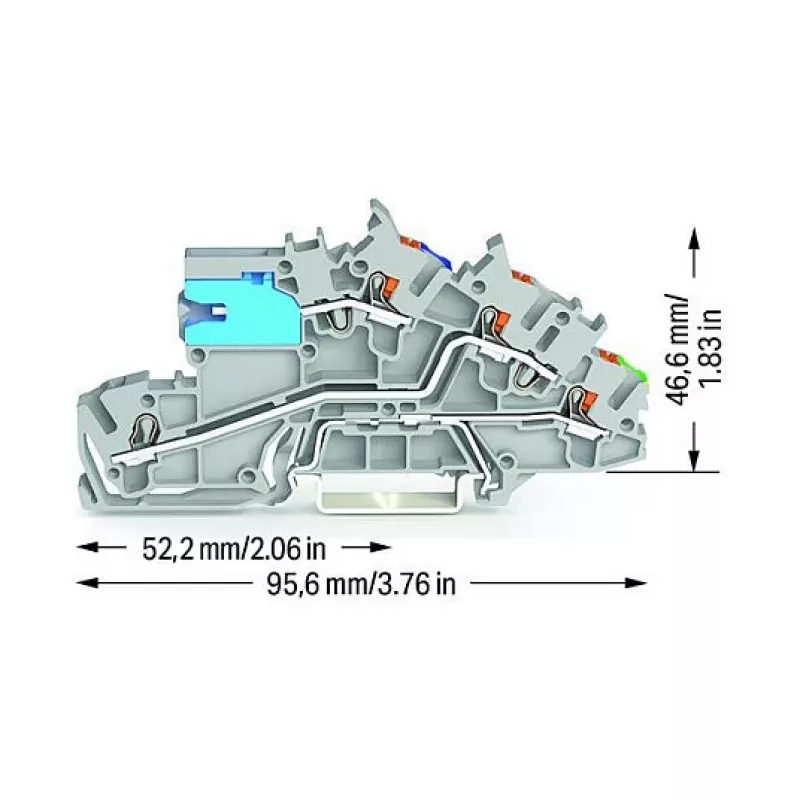

WAGO 2203-7541 instalācijas spaiļu bloks ar N-atvienošanas slīdni, NT/L/PE, pelēks

Šis WAGO 2203 sērijas instalācijas spaiļu bloks apvieno trīs potenciālus — N-atvienošanas, līnijas un aizsargzemējuma — vienā kompaktā vienībā montāžai uz DIN-35 sliedes. Push-in CAGE CLAMP® tehnoloģija ļauj bez instrumentiem, vienkārši iespiežot, pieslēgt masīvus, dzīslu un smalkdzīslu vadītājus no 0,25 līdz 4 mm². Iebūvētais N-atvienošanas slīdnis ļauj droši atvienot neitrālo vadītāju testēšanai un apkopei, savukārt pelēkais poliamīda korpuss nodrošina uzticamu izolāciju un mehānisko stabilitāti.

Priekšrocības

Push-in CAGE CLAMP® savienojumu sistēma samazina vadu pieslēgšanas laiku līdz pat 50%, salīdzinot ar skrūvju spailēm. Vadītāji tiek noturēti ar noteiktu kontakta spēku, kas nav atkarīgs no operatora, nodrošinot vibrācijas izturīgus un bezapkopes savienojumus. N-atvienošanas slīdni var darbināt bez instrumentiem, un tas skaidri norāda pārslēgšanas stāvokli. Spaiļu bloks ir paredzēts 400 V un 32 A, padarot to piemērotu plašam ēku instalācijas lietojumu klāstam. Tā kompaktais dizains ietaupa vietu uz DIN sliedes, un poliamīda (PA 66) korpuss atbilst degtspējas klasei UL 94 V-0, nodrošinot paaugstinātu ugunsdrošību.

Piemērots

• Sadales paneļiem un patērētāju sadalnēm dzīvojamās un komerciālās ēkās
• Apgaismojuma un kontaktligzdu ķēžu instalācijai ar atsevišķu neitrālā vadītāja atvienošanu
• Vadības skapjiem, kur vieta ir ierobežota un nepieciešama ātra vadu pieslēgšana
• Lietojumiem, kuros nepieciešama periodiska neitrālā vadītāja pārbaude vai atvienošana
• Lietošanai ar masīviem, dzīslu un smalkdzīslu vara vadītājiem līdz 4 mm²

Galvenās specifikācijas

• Savienojuma tehnoloģija: Push-in CAGE CLAMP®
• Potenciālu skaits: 3 (N-atvienošana, līnija, aizsargzemējums)
• Savienojuma punktu skaits: 6
• Nominālais šķērsgriezums: 4 mm² (12 AWG)
• Nominālais spriegums (EN): 400 V
• Nominālā strāva (EN): 32 A
• Nominālais impulsa spriegums: 6 kV
• Piesārņojuma pakāpe: 3
• Aizsardzības pakāpe: IP20
• Izolācijas materiāls: Poliamīds (PA 66)
• Degtspējas klase: UL 94 V-0
• Krāsa: Pelēka
• Montāžas veids: DIN-35 sliede
• Vadu izmērs (masīvs/dzīslu): 0,25 - 4 mm² (22 - 12 AWG)
• Vadu izmērs (smalkdzīslu): 0,25 - 4 mm² (22 - 12 AWG)
• Noņemšanas garums: 10 - 12 mm (0,39 - 0,47 collas)
• Darba temperatūra: -35 līdz +85 °C
• Apstiprinājumi: ENEC, UL, CSA, KEMA/KEUR

Ieteikumi

Elektriķiem un sadales paneļu ražotājiem WAGO 2203-7541 piedāvā uzticamu un laiku taupošu risinājumu neitrālo vadītāju pieslēgšanai un atvienošanai sadales paneļos. Tā bezinstrumentu Push-in CAGE CLAMP® tehnoloģija un skaidrais N-atvienošanas slīdnis padara uzstādīšanu un testēšanu vienkāršu. Spaiļu bloka atbilstība starptautiskajiem standartiem nodrošina drošu darbību dažādās vidēs. Mēs iesakām to kombinēt ar WAGO 2203 sērijas gala plāksnēm un marķēšanas piederumiem pilnīgai instalācijai.
