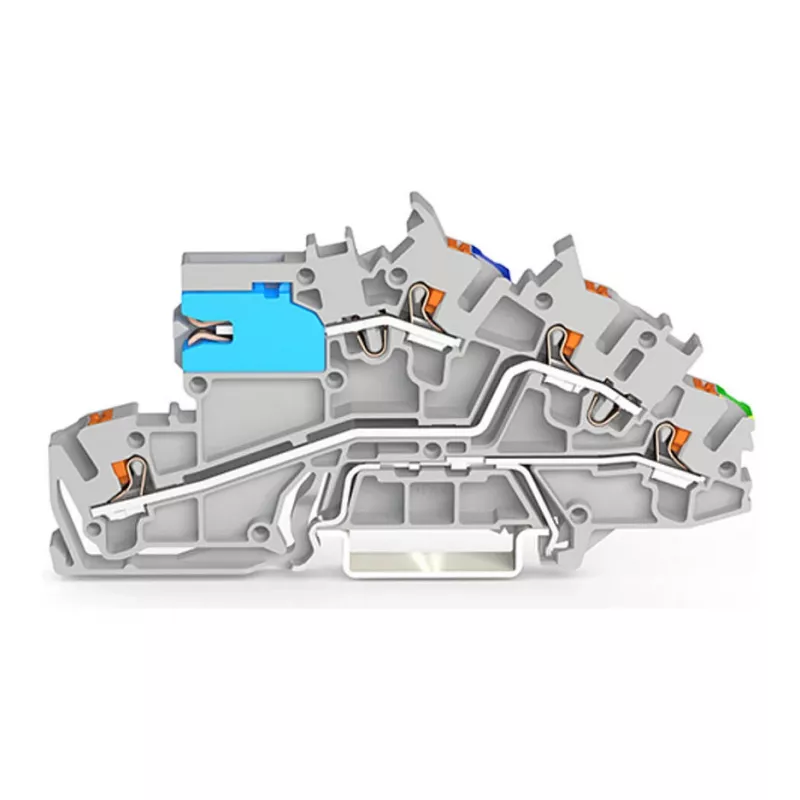

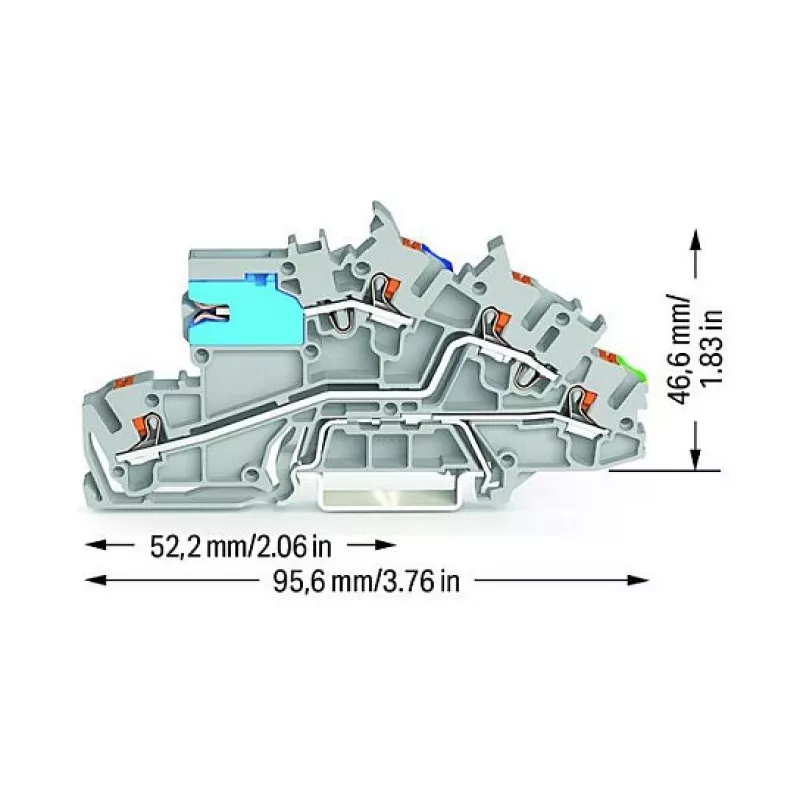

WAGO 2203-7641 Instalācijas daudzlīmeņu spaiļu bloks ar N-atvienošanas slīdni, NT/L/PE, pelēks

Elektriķi un sadales skapju montētāji, kas strādā ar DIN sliežu instalācijām, bieži meklē kompaktu risinājumu jaudas sadalei un neitrālā vadītāja atvienošanai. WAGO 2203-7641 instalācijas daudzlīmeņu spaiļu bloks apvieno trīs potenciālus — NT, L un PE — vienā pelēkā korpusā, ar iebūvētu N-atvienošanas slīdni drošai izolācijai testēšanas vai apkopes laikā. Tā PUSH WIRE® tehnoloģija nodrošina bezinstrumentālu savienojumu cietiem un savītiem vadītājiem, padarot to par praktisku izvēli sadales skapjiem, vadības paneļiem un ēku instalācijām.

Galvenās specifikācijas

• Produkta veids: Instalācijas daudzlīmeņu spaiļu bloks
• Potenciālu skaits: 3 (NT, L, PE)
• Līmeņu skaits: 3
• Savienojuma tehnoloģija: PUSH WIRE®
• Nominālais šķērsgriezums (L/NT): 4 mm²
• Nominālais šķērsgriezums (PE): 4 mm²
• Kopējais savienojuma punktu skaits: 6 (2 uz potenciālu)
• Nominālais spriegums (II/2): 400 V
• Nominālais pārspriegums (II/2): 4 kV
• Nominālā strāva: 32 A
• Cieto vadītāju izmērs: 0,5 - 4 mm² (20 - 12 AWG)
• Savīto vadītāju izmērs: 0,5 - 2,5 mm² (20 - 14 AWG)
• Noņemšanas garums: 11 mm
• Montāžas veids: DIN sliede 35
• Krāsa: Pelēka
• Izolācijas materiāls: Poliamīds (PA66)
• Īpaša iezīme: N-atvienošanas slīdnis

Kāpēc izvēlēties šo

N-atvienošanas slīdnis ļauj izolēt neitrālo vadītāju bez vadu noņemšanas, paātrinot problēmu meklēšanu un nodrošinot atbilstību drošības noteikumiem. PUSH WIRE® savienojumi samazina instalācijas laiku un nodrošina uzticamu, bezapkopes savienojumu. Kompaktais trīs līmeņu dizains ietaupa vietu uz DIN sliedes, savukārt pelēkais poliamīda korpuss nodrošina izturību un skaidru identifikāciju.

Ideāli lietošanas gadījumi

• Sadales skapji dzīvojamās un komerciālās ēkās
• Vadības paneļi rūpnieciskām iekārtām
• Instalācijas, kurām nepieciešama periodiska neitrāles atvienošana testēšanai
• Esošu DIN sliežu montāžu modernizācija ar atvienošanas funkciju

Noderīga informācija

Spaiļu bloks ir paredzēts apkārtējās vides temperatūrai līdz 85°C un atbilst IEC/EN 60947-7-1 prasībām. Tas ir daļa no WAGO 2203 sērijas, kas pazīstama ar uzticamiem push-in savienojumiem un kompaktu izmēru. Savītiem vadītājiem ieteicams izmantot uzgaļus, lai nodrošinātu optimālu kontaktu.
